Ретранслятор Vertex Standard VXR -
7000
ООО «Компас + Радио» (095) 956-13-94
9
Прежде, чем Вы начнете выполнять
операцию,
связанную с изменением
напряжения питания, обязательно
отключите сетевой шнур от розетки с
питающим напряжением или отключите
шнур из сетевого разъема на задней панели.
Отверните 14 винтов, крепящих верхнюю и
нижнюю крышки ретранслятора, и снимите
обе крышки;
Отверните 8 винтов, крепящих
экранирующую крышку блока фильтра и
снимите ее;
Отсоедините все провода и разъемы от блока фильтра, затем отверните 6 винтов,
крепящих импульсный блок питания и снимите его вместе с блоком фильтра;
Отверните 4 винта и снимите радиатор с импульсного блока питания;

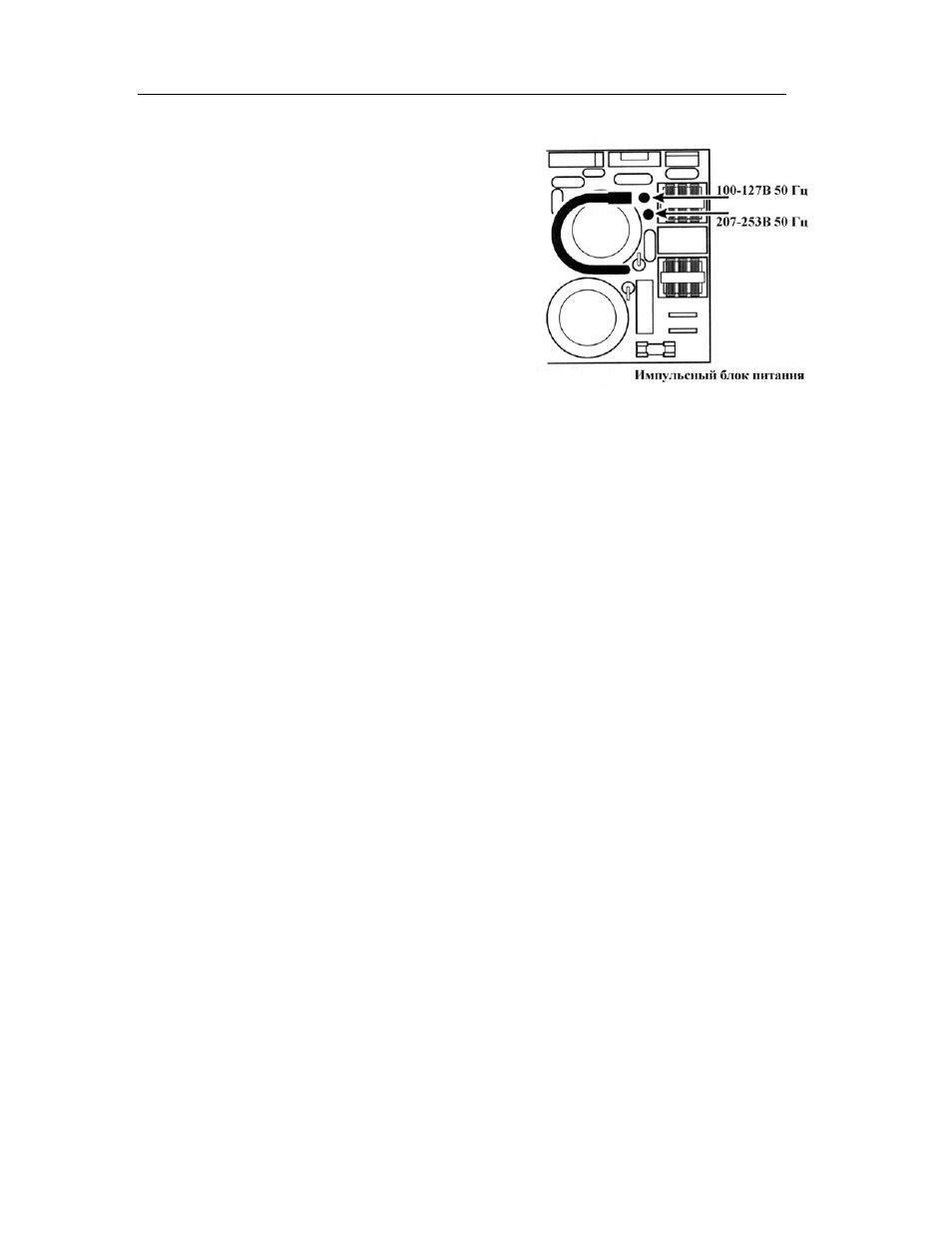

Установите переключатель (гибкий провод) в требуемое положение,
соответствующее напряжению питающей сети (100 - 127 В) или (207 - 253 В ) ;
Установите на место радиатор, затем установите на прежнее место блок
импульсного питания и верните в исходное состояние все провода и разъемы;
Установите предохранитель, соответствующий значению сетевого напряжения;
Установите на место экранирующую крышку блока фильтра, а затем верхнюю и
нижнюю крышки ретранслятора. На этом операция закончена.
Резервное питание от источника постоянного тока
Для обеспечения непрерывной работы ретранслятора при возможных
нарушениях питающей сети, необходимо подключить аккумуляторную батарею к
клеммам «
Батарея» на задней панели. Рекомендуется аккумуляторная батарея
напряжением 12 Вольт, емкостью не менее 55Ач. В процессе работы ретранслятора
от сети переменного тока, происходит медленный заряд аккумулятора. В случае
пропадания напряжения сети, схема автоматического контроля переключит
питание ретранслятора на резервную батарею и продолжит бесперебойную работу.
В процессе работы от резервной батареи, ретранслятор потребляет ток в режиме
передачи примерно 7 Ампер.
После продолжительной работы от аккумулятора, его необходимо отсоединить
от ретранслятора и произвести заряд номинальным током до полного
восстановления емкости батареи.
Никогда не включайте ретранслятор повторно в сеть при подключенном
разряженном аккумуляторе, так как большое значение начального зарядного
тока может вывести из строя ретранслятор.
