Ретранслятор Vertex Standard VXR -
7000 6
подключении внешних устройств используйте экранированный провод с
обязательным заземлением экрана;
Конт. 4 - TONE IN (Cигнал низкой частоты на вход передатчика) - диапазон
звукового сигнала 6 - 250 Гц, входное сопротивление приблизительно 22 кОм.
Этот вход предназначен для подключения на вход передатчика кодирующих
сигналов CTCSS или DCS. При подключении внешних устройств используйте
экранированный провод с обязательным заземлением экрана;
Конт. 5 - не задействован;
Конт. 6 - DISC OUT (Аналоговый выход) - диапазон звукового сигнала от 0 до
3000 Гц, выходное сопротивление приблизительно 600 Ом, амплитуда сигнала
составляет приблизительно 1 В. Этот сигнал поступает на вывод без частотной
коррекции и без шумоподавления. При подключении внешних устройств
используйте экранированный провод с обязательным заземлением экрана;
Конт. 7 - Корпус - является общей шиной для всех логических уровней и
питающих напряжений;

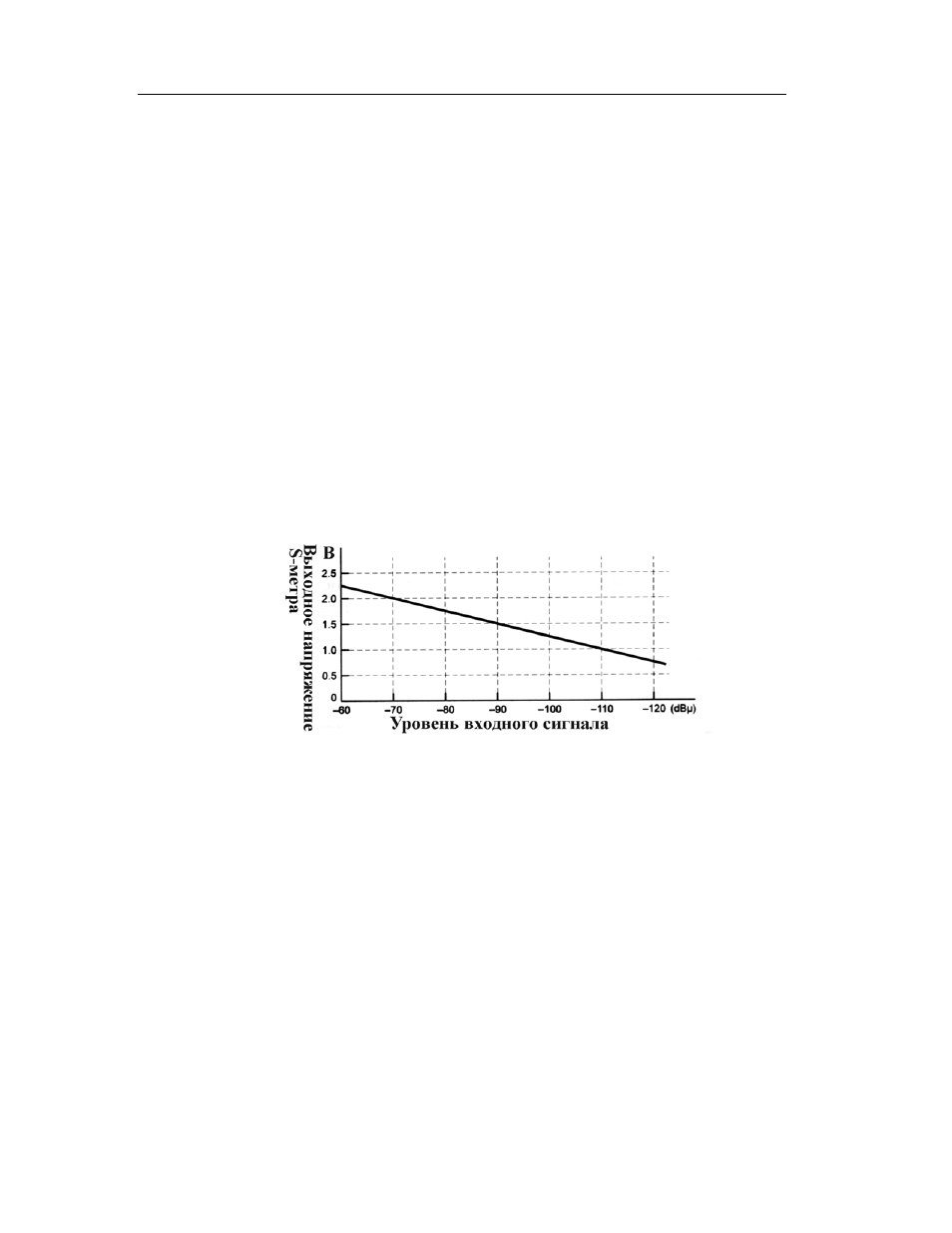

Конт. 8 - RSSI (аналоговый выход - индикация мощности принятого
сигнала) - постоянное напряжение пропорциональное мощности принятого
сигнала появляется на этом выводе после усилителя с низким выходным
сопротивлением;
■
Конт. 9 - COAX SW (логический выход, активный уровень - низкий) - этот
выход с открытым коллектором предназначен для внешнего управления
коаксиальным реле. Выходной ток низкого уровня составляет приблизительно
10мА. Этот выход может быть активным только при программировании
ретранслятора в «симплексный» режим. Если ретранслятор запрограммирован в
«дуплексный» режим, то этот выход постоянно находится в состоянии высокого
выходного сопротивления;
■ Конт. 10 - не задействован;
■ Конт. 11 - NSQ DET- это выход с открытым коллектором предназначен для
индикации открытого состояния шумоподавителя. Выходной ток низкого уровня
составляет приблизительно 10мА. Если управление шумоподавителем
установлено точно, то появление выходного сигнала будет означать наличие
несущей частоты в принимаемом канале;
■ Конт. 12 - РТТ внешний - этот вход имеет «привязку» к + 5 В. При наличии
низкого уровня на этом входе от внешнего устройства, передатчик включается в
активный режим, если он находится в режиме «База»;
