Ретранслятор Vertex Standard VXR -
7000 8
Порт ввода - вывода

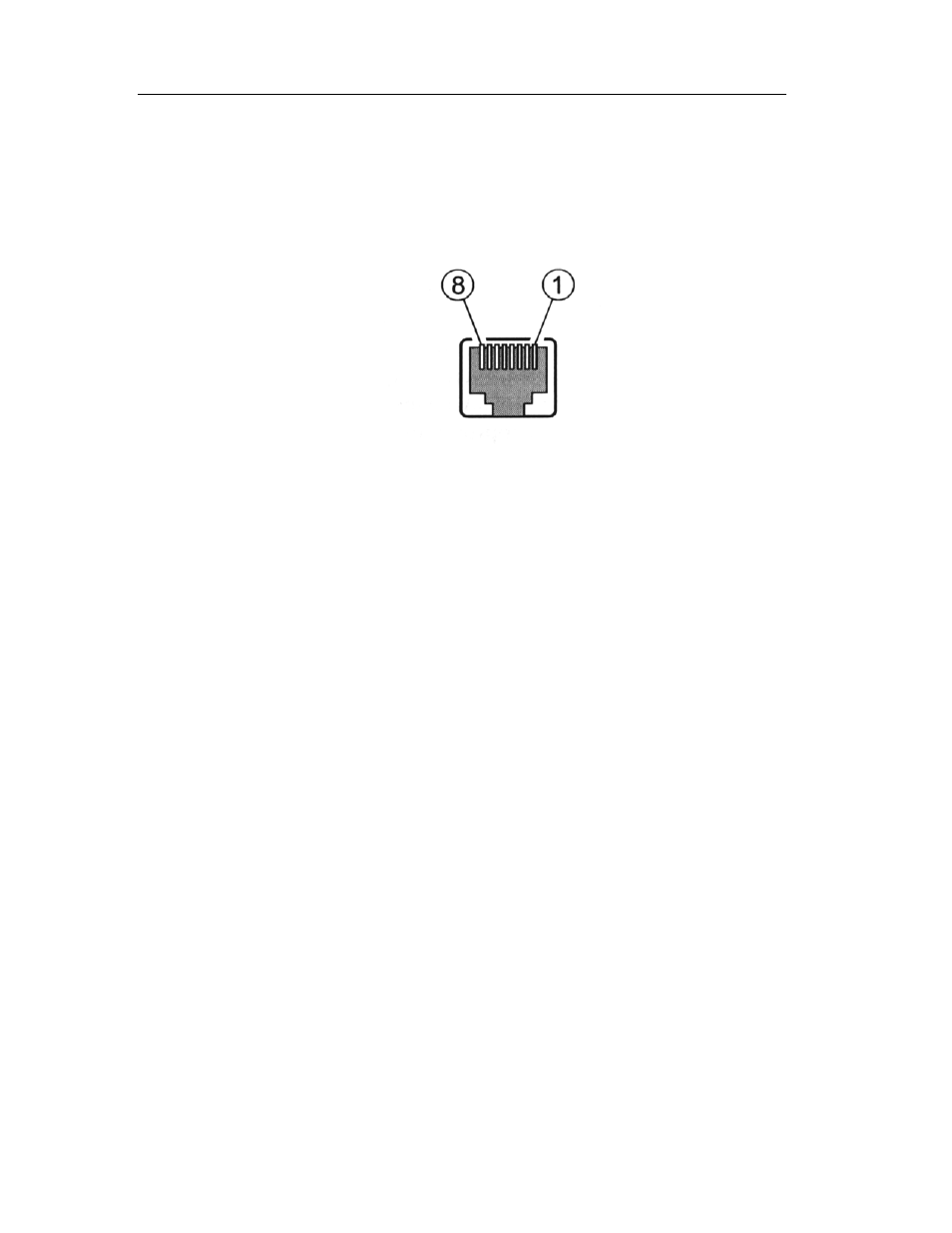

В ретрансляторе VXR-7000 для ввода и вывода данных применяется 8 контактный
разъем типа RJ-45, расположенный на задней панели. Приборная часть (гнездовая)
разъема показана на рисунке.
Сигнальные линии в разъеме расположены в соответствии со стандартом для
телекоммуникационного интерфейса и описаны ниже:
Контакты 1 и 2 - [RX SQ(+), RX SQ(-)]. Сигналы на этих линиях появляются,
когда принят сигнал (после декодирования CTCSS или DCS, если они
установлены). Вывод RX SQ(-) является эмиттером, а RX SQ(+) - коллектором
оптоэлектронного преобразователя;
Контакты 3 и 4 - Входная линия (вход аудио на передатчик). Аналоговый
сигнал в полосе частот 300 - 3000 Гц, подводимый по этой паре, к входу
передатчика, если VXR-7000 работает в режиме «База»;
Контакты 5 и 6 - Выходная линия (выход аудио сигнала с приемника).
Принятый аудио сигнал по этой линии поступает на декодеры CTCSS или DCS,
если принятый сигнал превышает порог шумоподавителя;
Контакты 7 и 8 - [TX KEY(+), TX KEY(-)]. Эта линия обеспечивает подачу
сигнала на вход микрофона (МIC). Вывод [TX KEY(+)] является анодом, а TX
KEY(-) является катодом оптоэлектронного преобразователя.
Установка напряжения питания
Каждый ретранслятор VXR-7000 имеет индивидуальную установку переключателя
напряжения питающей сети переменного тока. Конкретная установка
переключателя показана на шильдике, расположенном на задней панели около
сетевого разъема. Если шильдик отсутствует, или если указанное на шильдике
значение отличается от значения питающей сети, то проверьте положение
переключателя, находящегося внутри импульсного блока питания. Если это
потребуется, измените положение переключателя, как показано на рисунке.
Изменение питающего напряжения потребует также замены предохранителя на
блоке фильтра. При напряжении питающей сети 100 - 127В должен быть
установлен предохранитель на 5 Ампер, а если напряжение питающей сети 207 -
253В, то предохранитель должен быть установлен на 3 Ампера.
