Ретранслятор Vertex Standard VXR -
7000
4
13
ПЕРЕДАЧА / ЗАНЯТ
Индикатор
.
Индикатор «Занят» горит зеленым цветом, когда в канале присутствует сигнал, и
горит красным цветом, когда включен передатчик.
14
СБРОС кода ANI
кнопка.
(1)Нажатие этой кнопки сбрасывает ранее установленный код ANI и выключает
подсветку экрана.
(2)Нажатие этой кнопки выключает вызывной тон. Повторное нажатие этой кнопки
сбрасывает ранее установленный код ANI и выключает подсветку экрана.

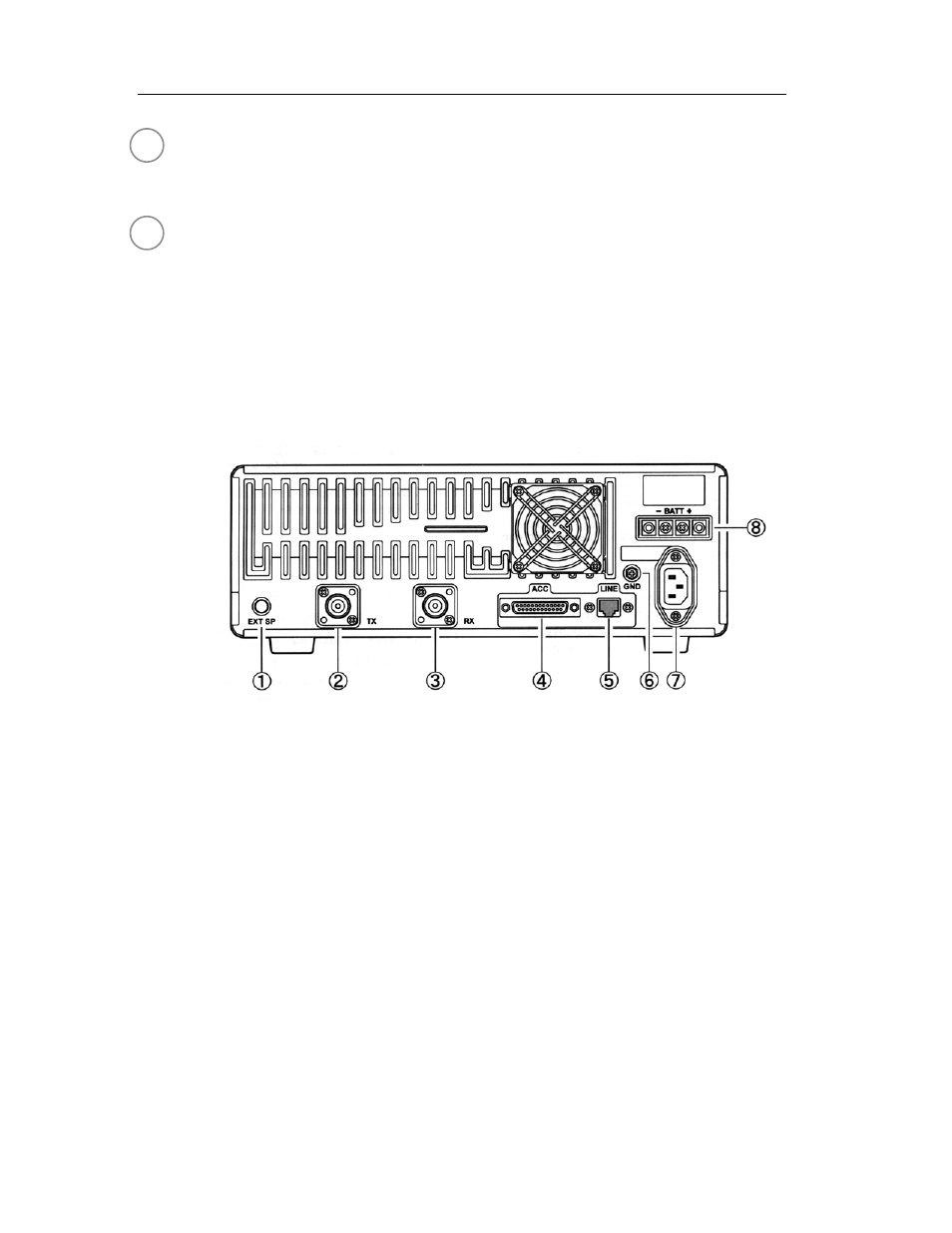

Задняя панель
➀
Внешний громкоговоритель -
разъем.
Это двух контактный разъем
∅ 3,5 мм, предназначенный для подключения
внешнего громкоговорителя, с сопротивлением в пределах 4 - 16 Ом.
➁
Разъем передающей антенны
Это коаксиальный разъем N - типа, предназначенный для соединения выхода
передатчика с передающей антенной или с дуплексером. Выходное сопротивление
передатчика - 50 Ом.
➂
Разъем приемной антенны
Это коаксиальный разъем N - типа, предназначенный для соединения входа
приемника с приемной антенной или с дуплексером. Входное сопротивление
приемника - 50 Ом.
➃
АСС -
разъем.
Это разъем типа DB-25 для подключения периферийных устройств.
