7
Naudojimo instrukcija „atmoCRAFT“
LT
4 Valdymas
4.1
Valdymo elementų apžvalga
Prie valdymo elementų galite prieiti pakėlę pulto gaubto
viršutinę dalį (1) ir atlenkę apatinę dalį (2).
1
2

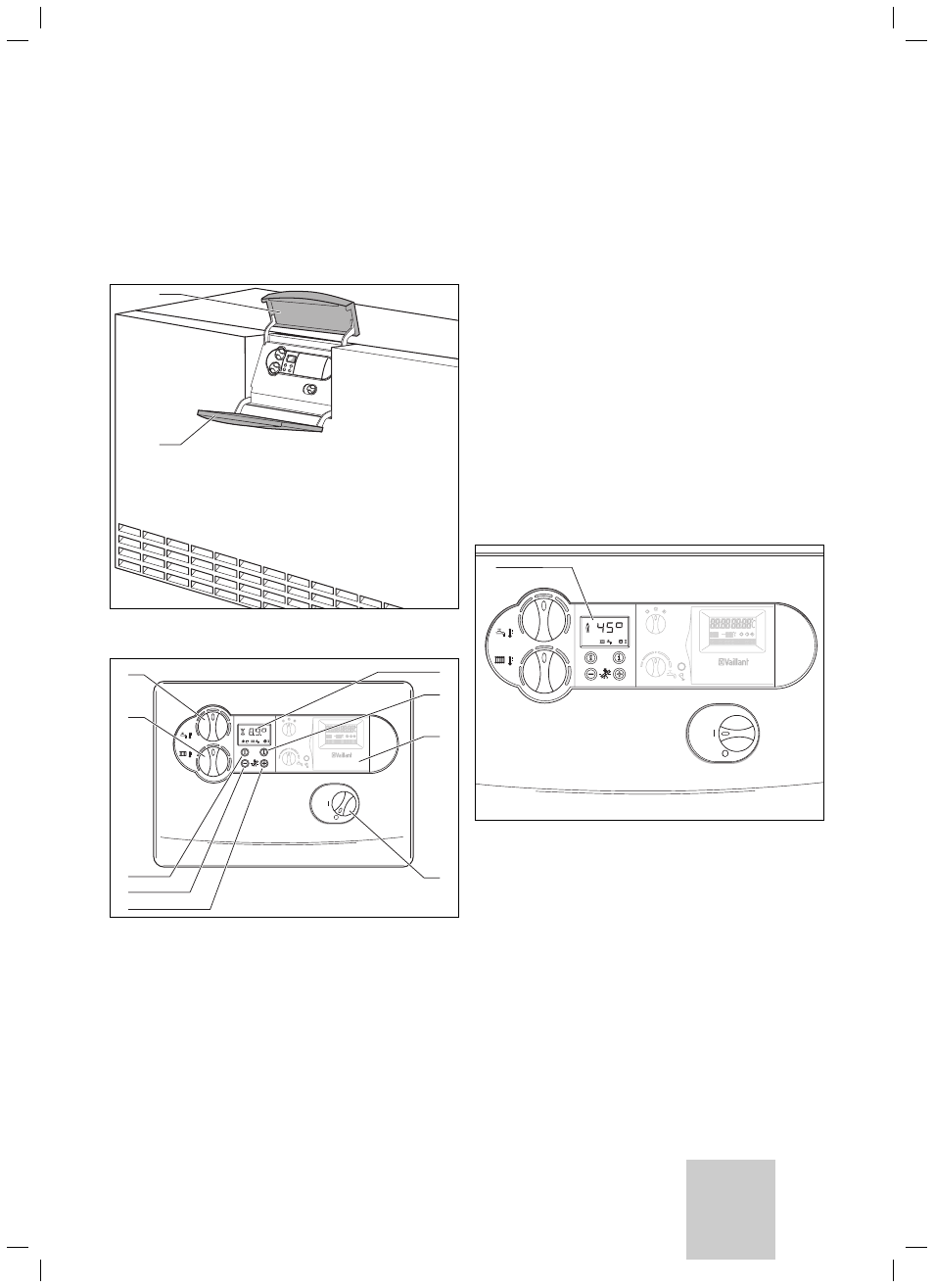

4.1 pav. Gaubto durelių atidarymas
1
9
8
7
6
5
2
3
4
4.2 pav. Valdymo elementai
Valdymo elementų funkcijos
1 Ekranas, rodantis veikimo režimą ir papildomas
funkcijas
2 Mygtukas „i“ - iškviesti informaciją
3 Įmontuojamas reguliatorius (priedai)
4 Pagrindinis įrenginio įjungimo ir išjungimo jungiklis
5 Mygtukas „+“ - ekrano rodmenis versti į priekį
(specialistui derinant įrenginį ir ieškant trikčių);
Parodoma faktinė tūrinio vandens šildytuvo
temperatūra įprastiniu režimu, kai prijungtas tūrinio
vandens šildytuvo jutiklis.
6 Mygtukas „-“ - ekrano rodmenis versti atgal
(specialistui derinant įrenginį ir ieškant trikčių)
7 Mygtukas „Sutrikimo šalinimas“ — šalinti tam tikrus
sutrikimus
8 Rankenėlė, skirta nustatyti iš katilo ištekančio šildymo
sistemos vandens temperatūrai
9 Rankenėlė, skirta nustatyti tūrinio vandens šildytuvo
temperatūrai
Skaitmeninė informacijos ir analizės sistema (DIA
sistema)
1
4.3 pav. DIA sistemos ekranas
Jūsų įrenginyje įdiegta skaitmeninė informacijos ir
analizės sistema (DIA sistema). Ši sistema pateikia
informaciją apie įrenginio darbinę būklę ir padeda
šalinant sutrikimus.
Įprastiniu režimu DIA sistemos ekrane (1) rodoma faktinė
iš katilo ištekančio šildymo sistemos vandens
temperatūra (pavyzdžiui, 45 °C). Atsiradus sutrikimui
vietoj temperatūros rodomas atitinkamas trikties kodas.
Be to, parodyti simboliai turi tokias reikšmes:
