8 Manuale d‘uso atmoCRAFT
Gli elementi di comando hanno le seguenti funzioni.
1
Display d'indicazione del tipo di funzionamento
attuale o di particolari informazioni supplementari
2 Pulsante “i” per richiamare informazioni
3 Centralina di termoregolazione (accessorio)
4 Interruttore generale per accendere e spegnere l'ap-
parecchio
5 Pulsante “+” per sfogliare in avanti le indicazioni sul
display (per le impostazioni e la ricerca degli errori
ad opera del tecnico abilitato);
Richiesta della temperatura attuale del serbatoio ad
accumulo quando è collegata la sonda apposita di
rilvamento della temperatura
6 Pulsante “-” per sfogliare indietro le indicazioni sul
display (per le impostazioni e la ricerca degli errori
ad opera del tecnico abilitato)
7 Pulsante “Sblocco” per il ripristino di determinati
disturbi
8 Manopola di regolazione della temperatura di man-
data riscaldamento
9 Manopola di regolazione della temperatura del ser-
batoio ad accumulo.
Sistema di informazione e analisi digitale
(sistema DIA)
1

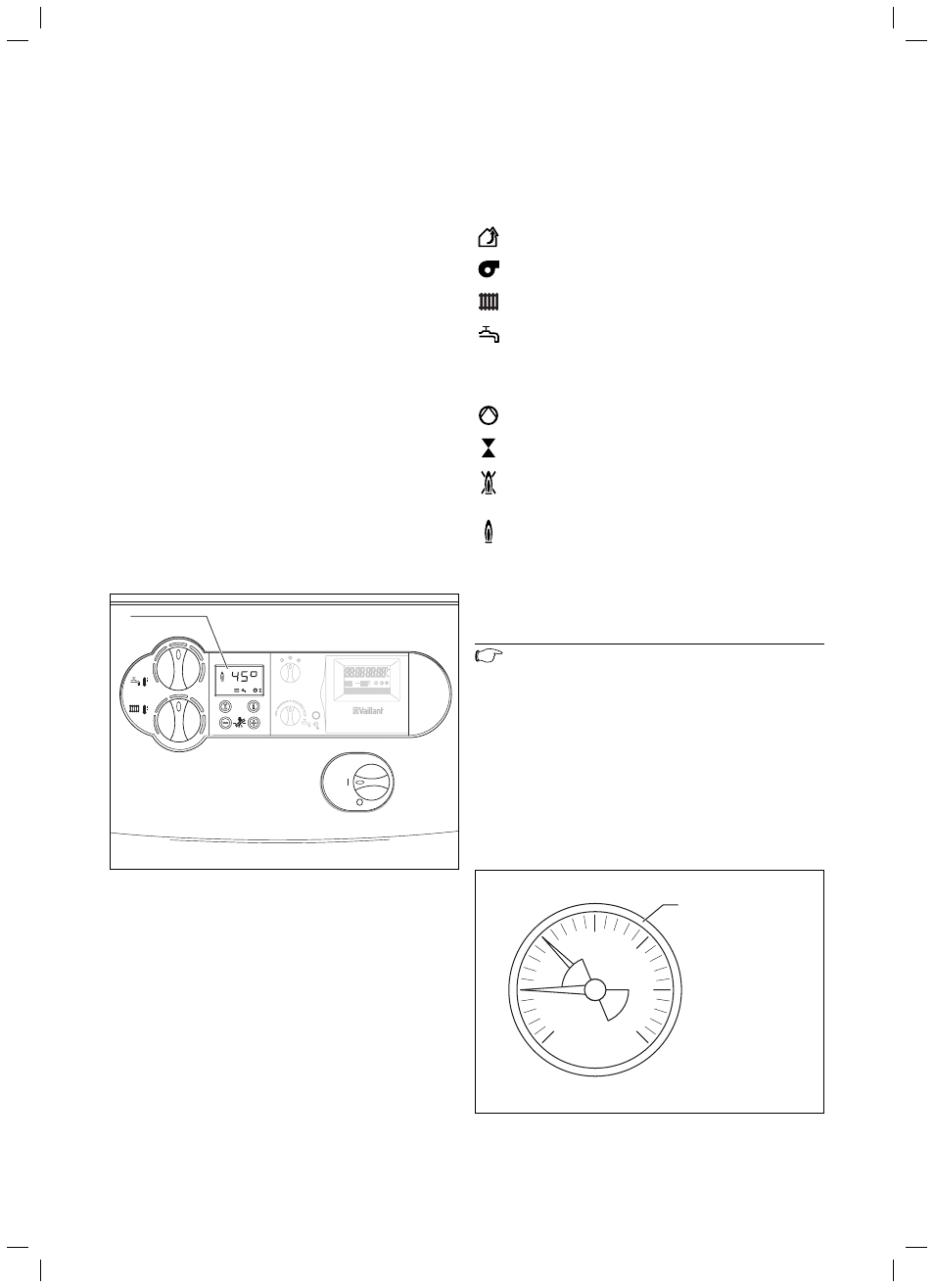

Fig. 4.3 Display del sistema DIA
La presente caldaia è dotata di un sistema di informazio-
ne e analisi digitale (sistema DIA). Questo sistema forni-
sce informazioni sul funzionamento dell'apparecchio e
consente di eliminare alcuni suoi disturbi.
Durante il funzionamento normale della caldaia, il
display (1) del sistema DIA visualizza la temperatura di
mandata riscaldamento attuale (nell'esempio 45 °C). In
caso di errore l'indicazione della temperatura viene
sostituita dal relativo codice di errore.
Dai simboli visualizzati si possono rilevare le seguenti
informazioni.
1 Indicazione della temperatura di mandata riscal-
damento attuale oppure indicazione di un codice
di stato o di errore.
Disturbo nel condotto aria/fumi
Disturbo nel condotto aria/fumi
sempre acceso: riscaldamento attivo
lampeggia: blocco bruciatore attivo
Produzione acqua calda attiva
sempre acceso:
carico bollitore disponibile
lampeggia: carico bollitore in funzione,
bruciatore acceso
Pompa di riscaldamento in funzione
Valvola gas interna azionata
Fiamma con croce:
disturbo nel funzionamento del bruciatore;
caldaia spenta
Fiamma senza croce:
funzionamento regolare del bruciatore
4.2 Provvedimenti prima della messa in servizio
4.2.1 Per aprire i dispositivi di intercettazione
Nota
I dispositivi di intercettazione non sono compresi
nella fornitura della caldaia. Essi vengono instal-
lati sul luogo ad opera di un tecnico abilitato.
Questi è tenuto a spiegare all'utente la posizione
e la gestione di queste parti costruttive.
• Aprire il rubinetto di intercettazione del gas ruotando-
lo in senso antiorario fino all'arresto.
• Controllare che i rubinetti per la manutenzione sulla
mandata e sul ritorno dell‘impianto siano aperti.
4.2.2 Controllo della pressione dell’impianto
2
1
0
6
5
4
3
bar
1
Fig. 4.4 Controllo della pressione di riempimento dell'impianto
di riscaldamento (manometro sul posto)
4 Uso
