8
Руководство по эксплуатации atmoCRAFT
4 Эксплуатация
4.1
Обзор органов управления
Доступ к органам управления открывается после откидывания
вверх верхней части (1) и откидывания вниз нижней части (2)
крышки панели управления.
1
2

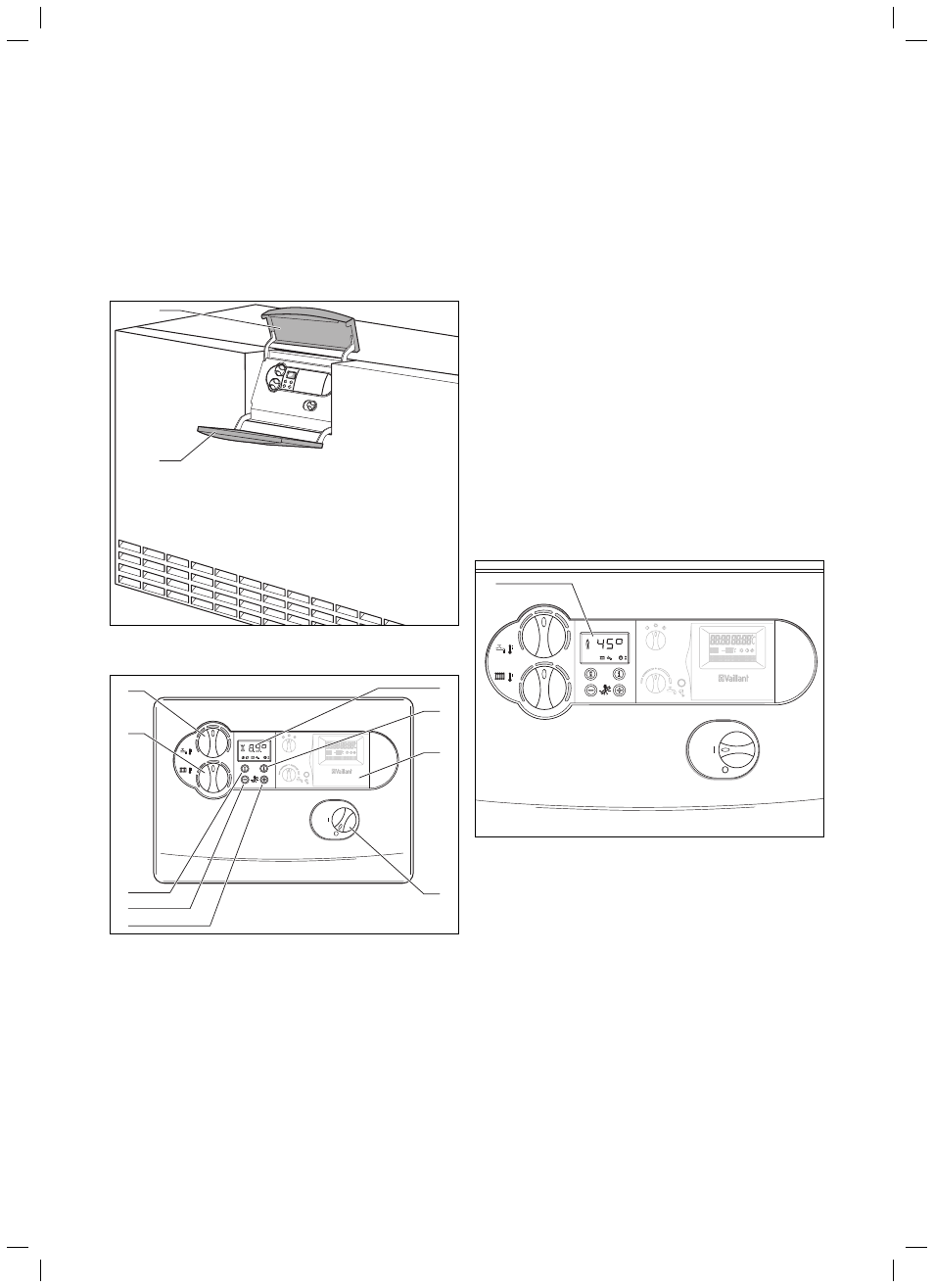

Рис. 4.1 Открытие крышки панели управления
1
9
8
7
6
5
2
3
4
Рис. 4.2 Органы управления
Органы управления имеют следующие функции:
1 Дисплей для индикации текущего режима работы или
определенной дополнительной информации
2 Кнопка
«i» для вызова информации
3 Встроенный
регулятор
(принадлежность)
4 Главный выключатель для включения и выключения устройства
5 Кнопка
«+» для перелистывания вперед индикации на
дисплее (для специалиста при выполнении наладочных работ
и поске неисправностей);
опрос текущей температуры в бойлере в нормальном
режиме, если подключен датчик бойлера
6 Кнопка
«-» для перелистывания назад индикации на дисплее
(для специалиста при выполнении наладочных работ и поске
неисправностей);
7 Кнопка «Сброс» для деблокировки котла после выхода его
на «сбой»
8 Вращающаяся ручка для задания температуры в подающей
линии системы отопления
9 Вращающаяся ручка для задания температуры
в водонагревателе
Цифровая информационно-аналитическая система (DIA-
система)
1
Рис. 4.3 Дисплей DIA-системы
Котел оснащен цифровой информационно-аналитической
системой (DIA-системой). Эта система дает Вам информацию о
рабочем состоянии устройства и облегчает устранение
неисправностей.
В нормальном режиме работы устройства на дисплее (1) DIA-
системы показывается актуальное значение температуры
подающей линии (в примере: 45 °C). В случае неисправности
вместо температуры указывается код ошибки.
Кроме того, отображаемые пиктограммы предоставляют Вам
следующую информацию:
4 Эксплуатация
