7 Instrucţiuni de utilizare atmoCRAFT RO
4 Utilizarea
4.1 Privire de ansamblu a elementelor de comandă
Elementele de comandă sunt accesibile prin rabatarea în
sus a părţii superioare (1) şi rabatarea în jos a părţii
inferioare (2) a capacului de la pupitrul de comandă.
1
2

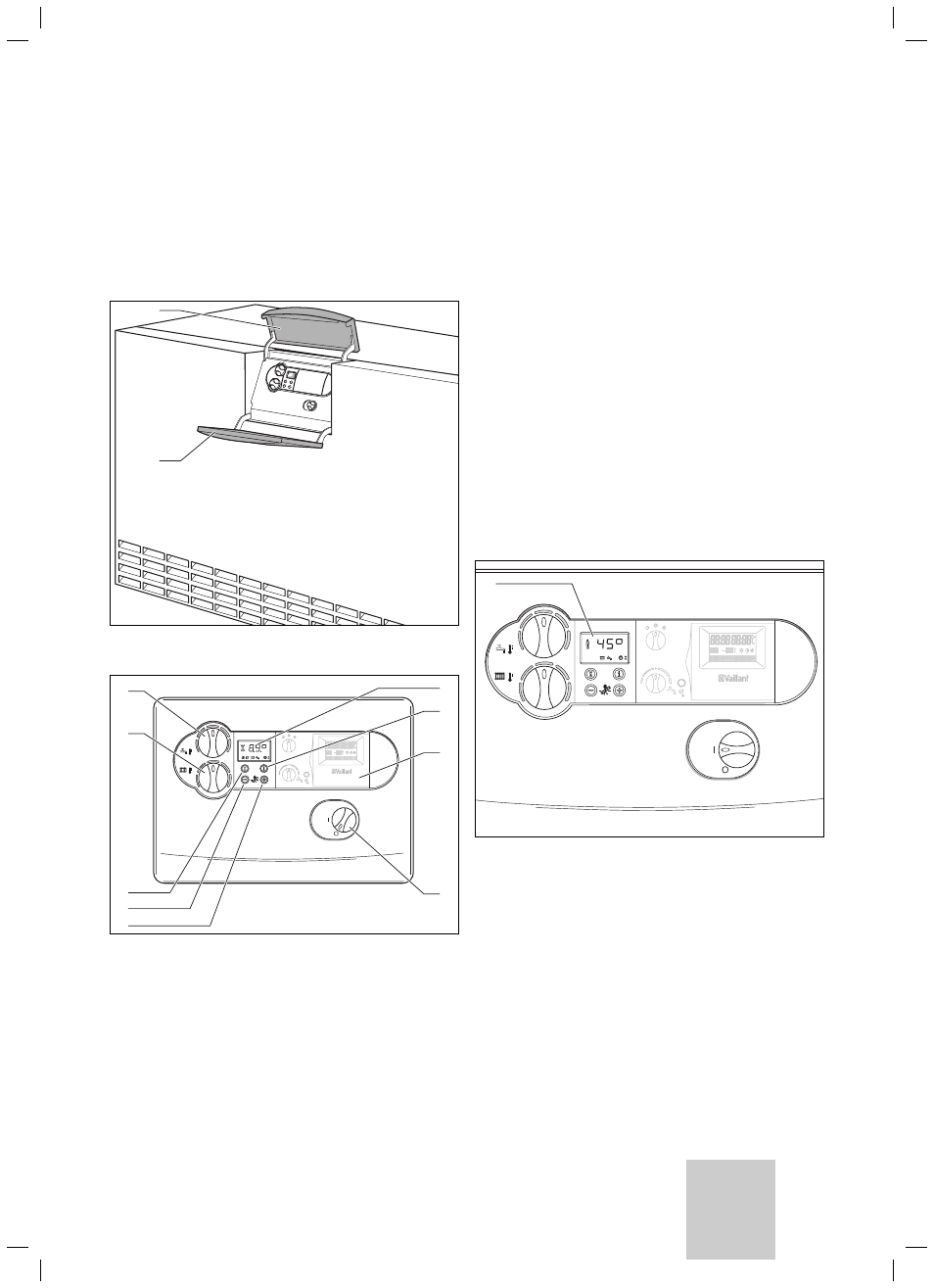

Fig. 4.1 Deschiderea uşii din carcasa aparatului
1 9
8
7
6
5
2
3
4
Fig. 4.2 Elementele de comandă
Elementele de comandă au următoarele funcţii:
1 Display de afişare a modului curent de funcţionare
sau a anumitor informaţii suplimentare
2 Tasta „i“ pentru apelarea de informaţii
3 Regulator de temperatură montat pe cazan.
4 Întrerupător general pentru conectarea şi
deconectarea aparatului
5 Tasta „+“ pentru derularea înainte a indicaţiilor de pe
display (pentru specialistul instalator la lucrările de
reglare şi la depistarea defecţiunilor);
Apelarea temperaturii reale a boilerului în modul
normal, dacă există un senzor de boiler conectat
6 Tasta „-“ pentru derularea înapoi a indicaţiilor de pe
display (pentru specialistul instalator la lucrările de
reglare şi la depistarea defecţiunilor)
7 Tasta „Resetare avarie“ pentru resetarea anumitor
defecţiuni
8 Comutator pentru reglarea temperaturii agentului
termic pe tur
9 Comutator pentru reglarea temperaturii boilerului
Sistemul digital de analiză şi informare
(sistemul DIA)
1
Fig. 4.3 Display-ul sistemului DIA
Aparatul dvs este dotat cu un sistem digital de informare
şi analiză (sistemul DIA). Acest sistem vă oferă informaţii
despre regimul funcţional al aparatului şi vă ajută la
remedierea defecţiunilor.
În regim normal de funcţionare, pe display-ul sistemului
DIA (1) este afişată permanent temperatura agentului
termic pe tur (în exemplu 45 °C). La apariţia unei
defecţiuni, temperatura afişată este înlocuită cu codul de
eroare aferent.
Suplimentar, din simbolurile afişate puteţi prelua
următoarele informaţii:
Utilizarea 4
