Монтаж

8

Руководство по установке calorMATIC 0020116684_00

4

4 Монтаж

Установите регулятор на стене в жилой зоне. Соедините регуля-
тор с отопительным аппаратом с помощью 2-проводного кабеля
шины данных eBUS.

4.1 Проверка

комплектности

Количе-
ство

Компонент

1

Регулятор VRT 370

1

Крепёж (2 винта и 2 дюбеля)

1

6-контактный торцевой разъём

1

Руководство по эксплуатации

1

Руководство по установке

Таб. 4.1 Комплект поставки

4.2

Требования к месту монтажа

> Разместите регулятор так, чтобы была обеспечена безупреч-

ная регистрация температуры воздуха в помещении, напри-
мер, на внутренней стене основного жилого помещения на
высоте прим. 1,5 м.

4.3

Монтаж регулятора в жилом помещении

3

4

4

7

6

5

3

2

1

3

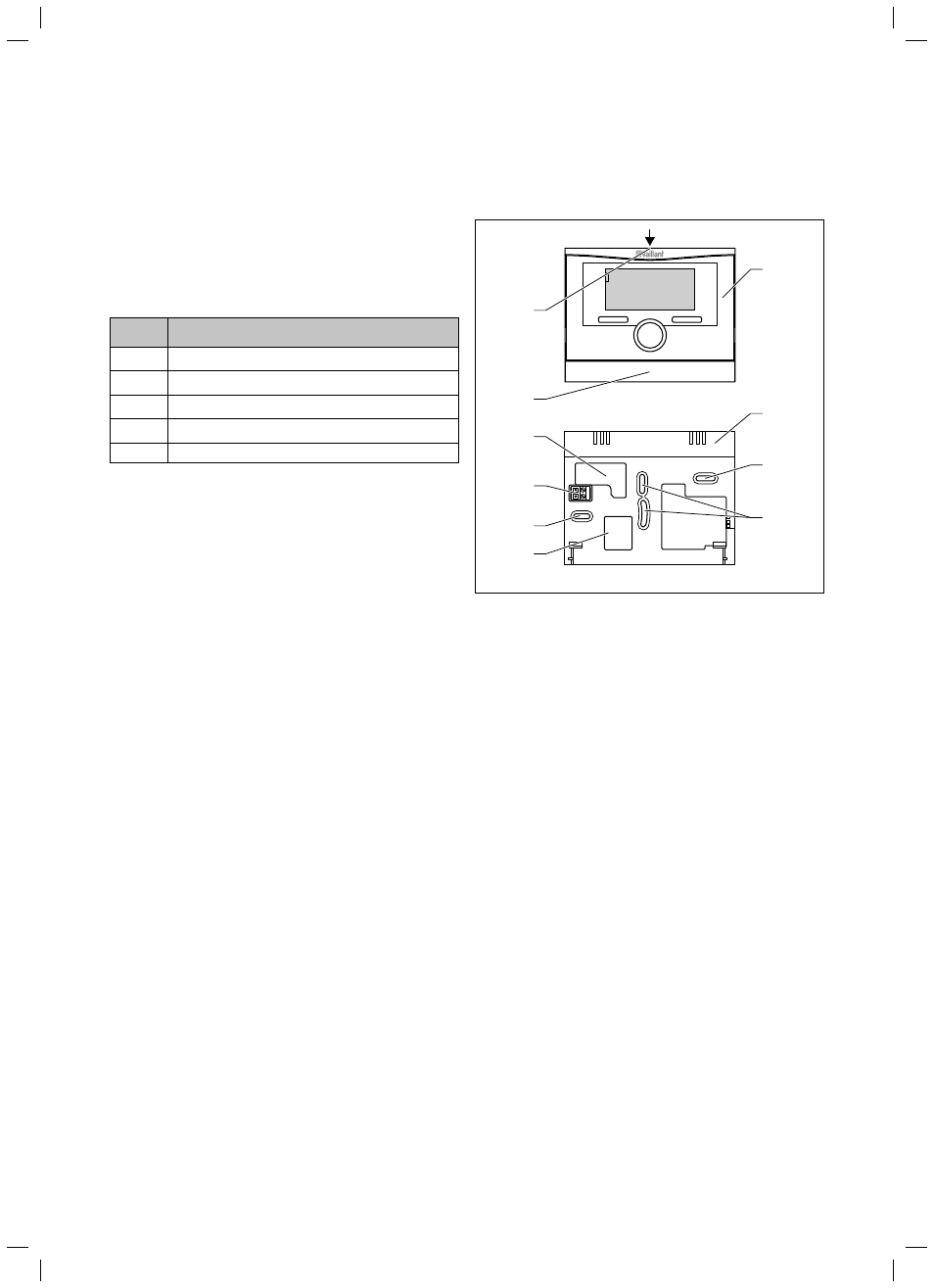

Рис. 4.1 Монтаж регулятора

1 Регулятор

calorMATIC

2 Настенный

цоколь

3 Крепёжные

отверстия

4 Отверстия для ввода кабеля
5 Штифтовая колодка с клеммами для провода шины данных eBUS
6 Накладка настенного цоколя
7 Выемка для отвёртки

Прежде чем монтировать регулятор в жилом помещении, Вы
должны отсоединить регулятор от настенного цоколя. Затем Вы
можете закрепить настенный цоколь на стене.

4.3.1

Снятие регулятора с настенного цоколя

> Введите отвёртку в выемку (7) настенного цоколя (2).

> Осторожно подденьте регулятор (1) с настенного цоколя (2).

4.3.2

Закрепление настенного цоколя на стене

> Отметьте подходящее место на стене. Учитывайте при этом

кабельный канал для провода шины данных eBUS.

> Просверлите два отверстия диаметром 6 мм в соответствии с

крепёжными отверстиями (3).

> Вставьте поставляемые в комплекте дюбели.

> Пропустите провод шины данных eBUS через один из кабель-

ных вводов (4).

> Закрепите настенный цоколь с помощью поставляемых в ком-

плекте винтов.

> Подсоедините провод шины данных eBUS к клеммам штекер-

ной колодки (¬ Гл. 5)
