Электромонтаж
10
Руководство по установке calorMATIC 0020116684_00
5
5
Электромонтаж
e
Опасность!
Опасность для жизни от находящихся под напря-
жением разъёмов!
При выполнении работ с распределительной короб-
кой отопительного аппарата существует опасность
для жизни в результате поражения током. Клеммы
подключения к сети постоянно находятся под напря-
жением, в том числе при выключенном основном
выключателе!
> Перед выполнением работ с распределительной
коробкой отопительного аппарата выключите
основной выключатель.
> Отсоедините отопительный аппарат от электриче-
ской сети, вынув штепсельную вилку или обе-
сточьте отопительный аппарат посредством разъе-
динительного устройства с раствором контактов
минимум 3 мм (например, предохранителей или
силовых выключателей).
> Предотвратите повторное включение подвода
тока.
> Открывайте распределительную коробку только
когда отопительный аппарат находится в обесто-
ченном состоянии.
Подсоединение смонтированного в жилом помещении регу-
лятора
b
Осторожно!
Функциональное нарушение в результате ненад-
лежащей установки!
Без перемычки между клеммами 3 и 4 на печатной
плате распределительной коробки отопительный
аппарат не функционирует.
> При подсоединении регулятора следите за тем,
чтобы перемычка между клеммами 3 и 4 была
установлена.
> Убедитесь, что отопительный аппарат обесточен.
1
2

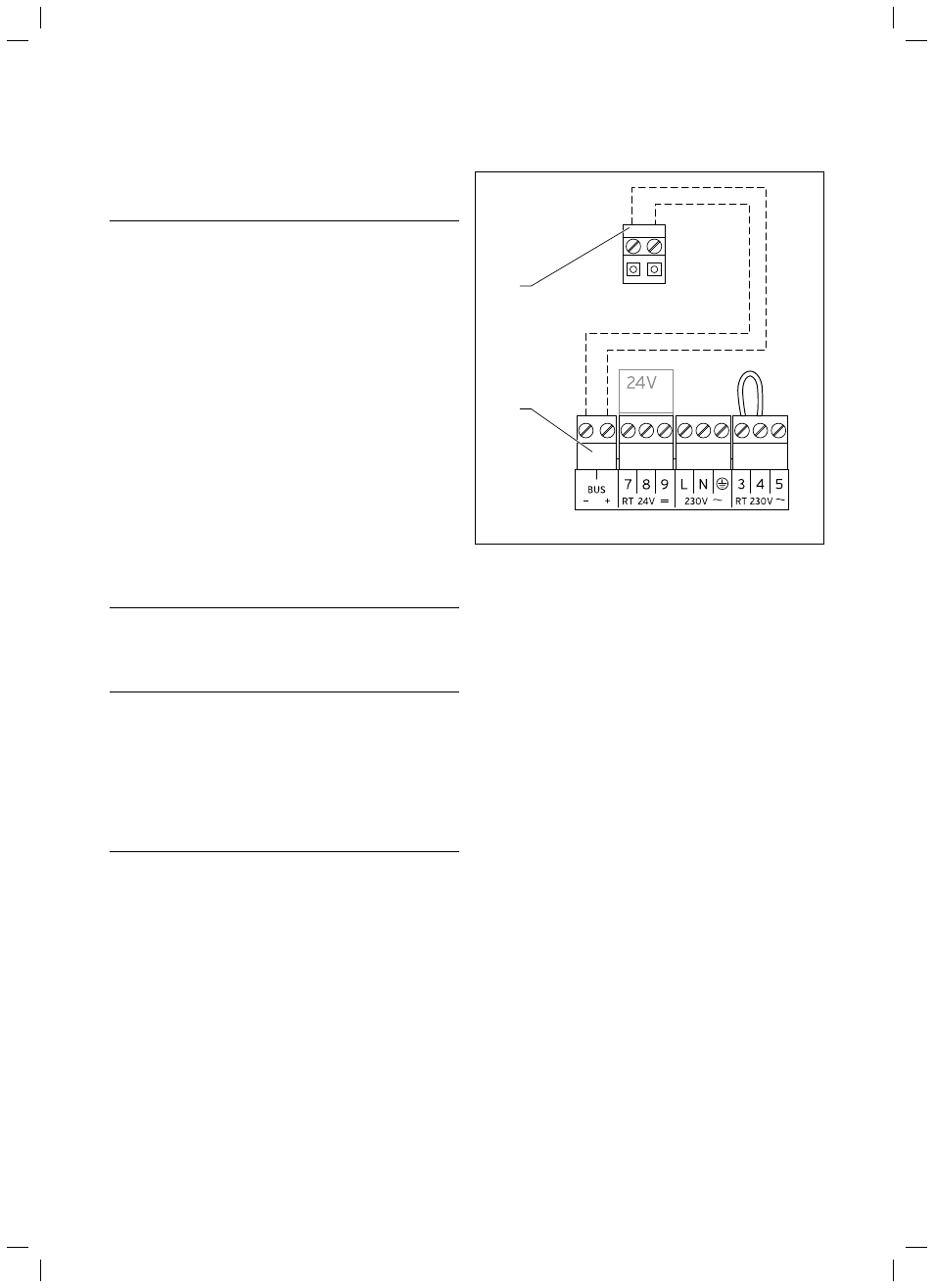

Рис. 5.1 Подсоединение регулятора
Легенда
1 Штифтовая колодка VRT 370
2 Клеммная колодка отопительного аппарата
i
При подсоединении провода шины данных eBUS Вы
не обязаны соблюдать полярность. Если Вы перепу-
таете выводы, то связь не будет нарушена.
Подключите регулятор к отопительному аппарату следующим
образом:
> Подсоедините провод шины данных eBUS к клеммам (1)
штифтовой колодки в настенном цоколе регулятора.
> Подсоедините провод шины данных eBUS к клеммной
колодке отопительного аппарата (2).
