Описание системы
Руководство по установке calorMATIC 0020116684_00
7
3
Конструкция прибора
1
3
2
6
5
4
7

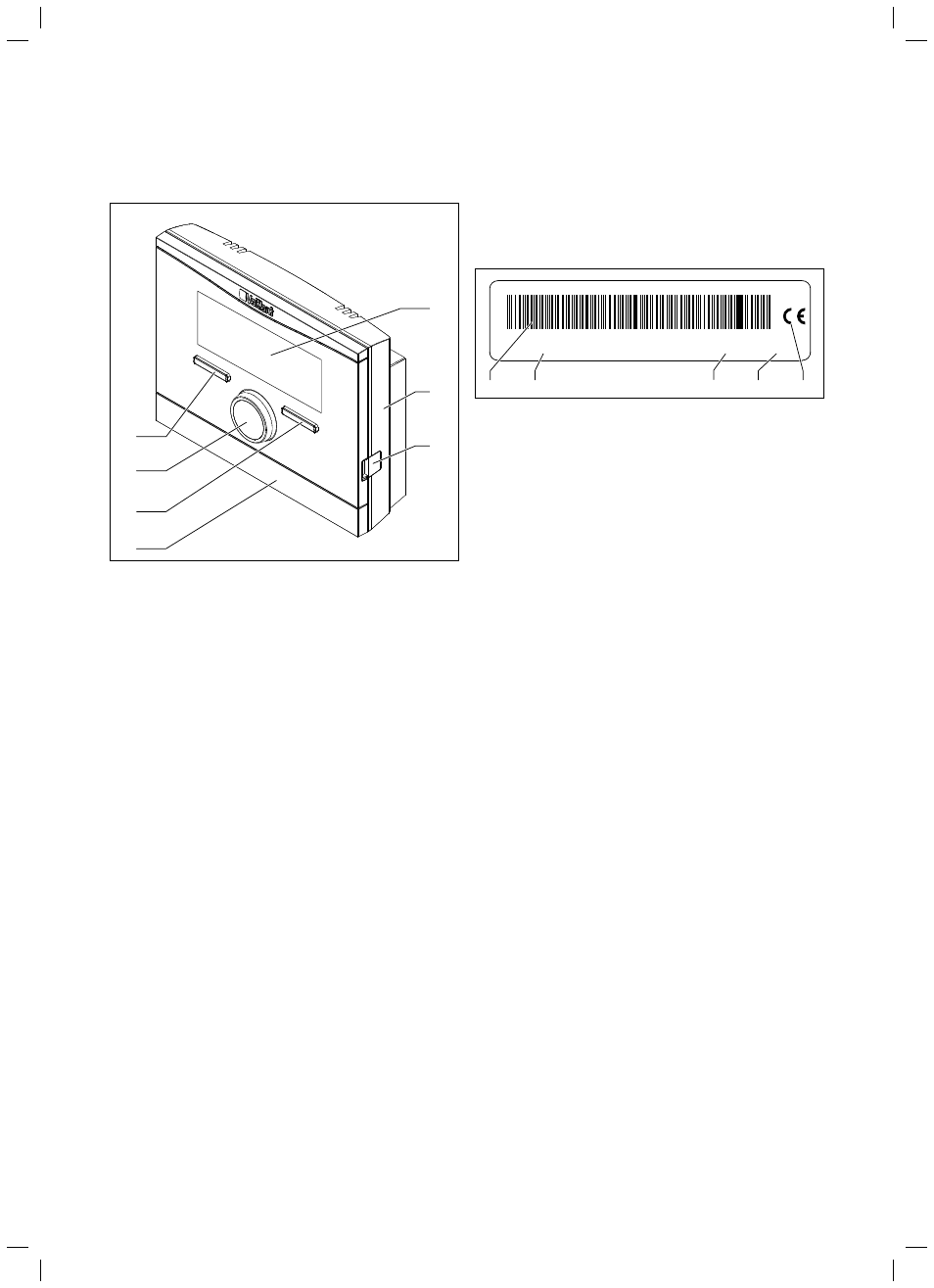

Рис. 3.2 Вид calorMATIC спереди
1
Дисплей
2
Настенный цоколь
3
Диагностическое гнездо для специалиста
Накладка настенного цоколя
5
Правая функциональная клавиша "Режим" (функция программной
клавиши)
6
Вращающаяся кнопка (без функции клавиши)
7
Левая функциональная клавиша "Меню" (функция программной
клавиши)
3.3
Маркировочная
табличка
Маркировочная табличка находится на обратной стороне элек-
тронного блока регулятора (платы) и более недоступна снаружи
после монтажа на стене в жилой зоне.
(21)092600200285150907011320N4
9 . . . 24V <50mA
calorMATIC 370
1
2
3
4
5
Рис. 3.3 Маркировочная табличка (пример)
Легенда
1 Код
EAN
2 Обозначение
прибора
3 Рабочее
напряжение
4 Потребляемый
ток
5 Маркировка
CE
3.4
Принадлежности
i
Если регулятор дополняется принадлежностями, тогда
обязательно соблюдайте соответствующие руковод-
ства по установке.
Для расширения возможностей регулятора Вы можете использо-
вать следующие принадлежности:
Многофункциональный модуль VR 40
Через многофункциональный модуль VR 40 регулятор может
активировать циркуляционный насос ГВС.
