Управление
12 Руководство по эксплуатации eloBLOCK 0020094389_02
5
i Обычно поворотный переключатель можно плавно
настроить на температуру подающей линии до 85 °C.
Если, тем не менее, на Вашем аппарате можно настро-
ить другое максимальное значение, то специалист
выполнил соответствующую настройку для обеспечения
работы системы отопления с соответственно настроен-
ной температурой подающей линии.

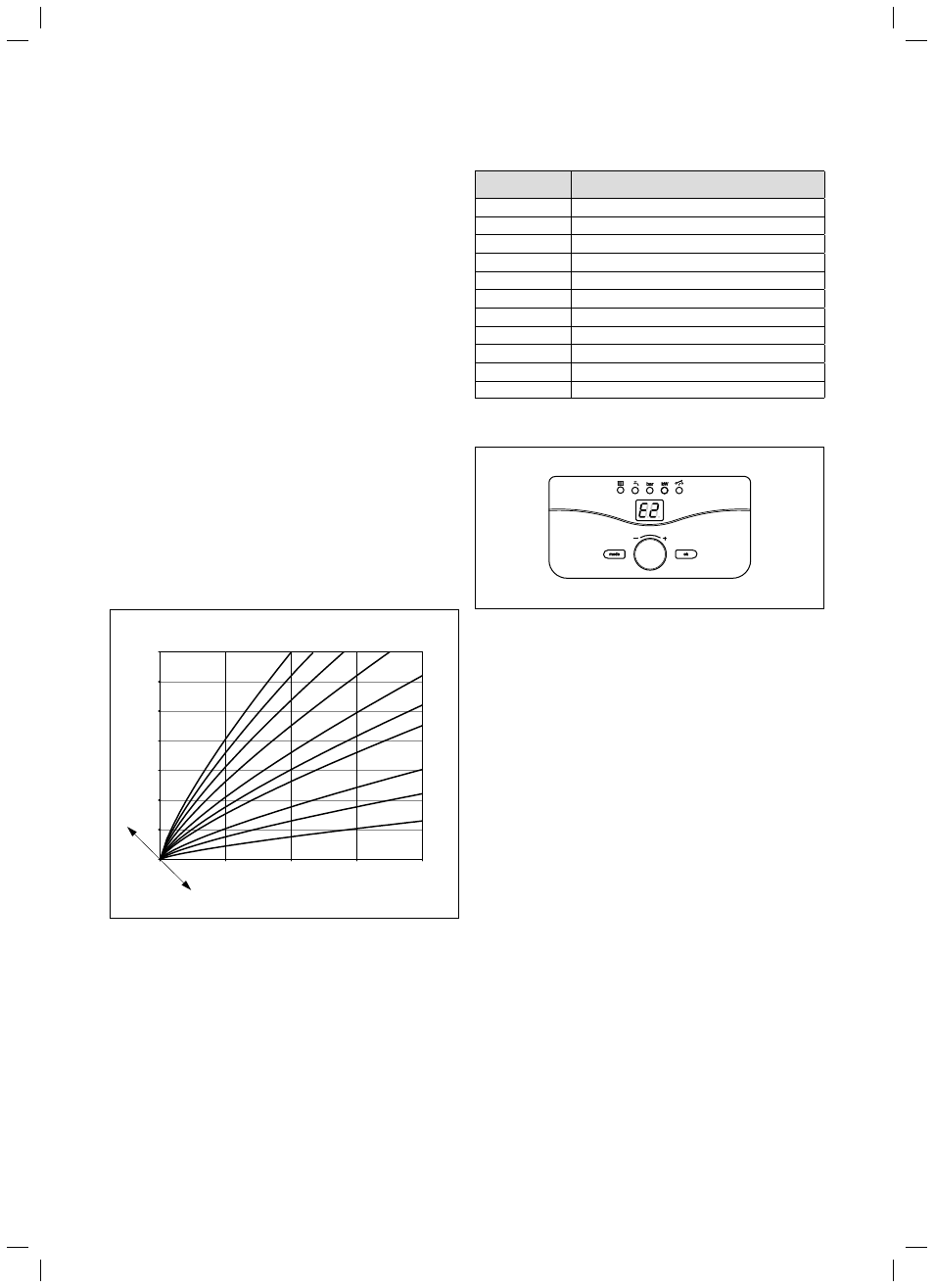

5.3.3 Настройки для работы аппарата выше кривой
отопления (только с опциональным датчиком
наружной температуры)
Настройка кривой отопления
Кривая отопления представляет собой соотношение между
температурой наружного воздуха и температурой подающей линии.
От выбора правильной кривой отопления существенно зависит эко-
номичность и комфортность Вашей системы отопления. Слишком
высокая выбранная кривая отопления означает слишком высокую
температуру в системе отопления и вытекающий из этого большой
расход энергии. Если выбрана слишком низкая кривая отопления,
уровень температуры при известных условиях будет достигнут только
спустя продолжительное время или не будет достигнут вовсе.
При настройке кривой отопления „E-“ регулировка через кривую
отопления отключена.
30
40
50
60
70
80
90
-20 -10 0 10
0,2
0,4
0,6
1
1,2
1,5
2 2,5 3 3,5
Наружная температура в °C
Температура подающей линии
в °C Отопительные кривые
Заданная
температура помещения
20
15
25
5.5 Настраиваемые кривые отопления
Индикация на
дисплее
Кривая
E- 0
E0 0,2
E1 0,4
E2 0,6
E3 1,0
E4 1,2
E5 1,5
E6 2,0
E7 2,5
E8 3,0
E9 3,5
5.2 Показания дисплея для кривых отопления
5.6 Настройка кривой отопления
> Поворачивайте поворотный выключатель вправо, пока не будет
отображаться кривая отопления.
> Нажмите кнопку РЕЖИМ.
На дисплее мигает индикатор.
> Поворачивайте поворотный выключатель вправо, пока не будет
отображаться нужная кривая отопления.
> Сохраните новую установленную кривую отопления, нажав
кнопку OK.
Индикатор на дисплее больше не мигает.
Настройка температуры подающей линии, отличаю-
щейся от кривой отопления
Заданной температурой помещения является температура, на кото-
рую необходимо настроить отопление в режиме работы „Отопле-
ние“ или в период временного окна.
Заданная температура помещения используется для расчета кривой
отопления. Если Вы хотите увеличить заданную температуру помеще-
ния, то перенесите параллельно на ось 45° настроенную кривую
отопления и, соответственно, температуру подающей линии, регули-
руемую регулятором.
Выбирайте значение заданной температуры помещения таким обра-
зом, чтобы оно не превышало значения, достаточного для хорошего
самочувствия (напр., 20 °C). Каждый лишний градус выше настроен-
ного значения означает увеличение энергопотребления прибл. на
6 % в год.
