Rukovanje
10
Upute za uporabu eloBLOCK 0020094389_02
5
5.2
Upoznavanje i rukovanje regulatorom
1
6
7
8
9
10
2
3
4
5

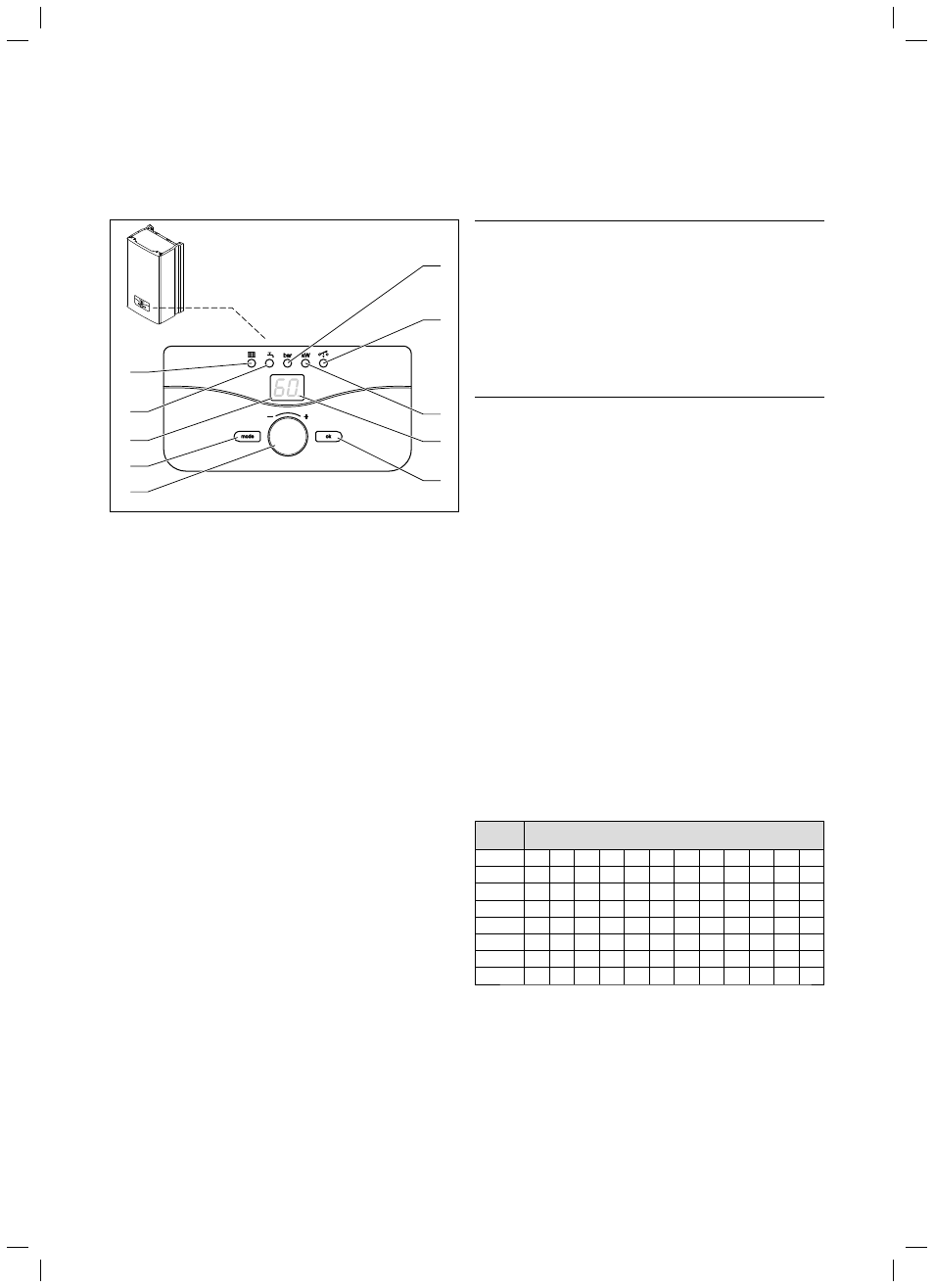

5.2 Poslužni elementi uređaja
Poslužni elementi imaju sljedeće funkcije:
1
Dioda bar (tlak) za prikaz tlaka u sustavu grijanja
2
Doda pogona grijanja
trajno na:
pogon grijanja aktivan
treperi:
smetnja na kontaktoru
3
Dioda kW (snaga) za prikaz ili podešavanje snage
4 decimalna
točka
trajno na:
predstoji toplotni zahtjev sustava
grijanja
treperi:
predstoji toplotni zahtjev spre-
mnika tople vode (opcionalno)
5
Tipka OK za potvrdu promijenjene vrijednosti
6
Zakretna sklopka za prikaz parametara ili za pro-
mjenu parametarskih vrijednosti
7
Tipka MODE za podešavanje temperature polaznog
voda grijanja, temperature tople vode u spremniku
(opcionalno), snage, krivulje grijanja i pomicanje
krivulje grijanja
8
Displej za prikaz podešenih radnih parametara
9
Dioda Topla voda za prikaz temperature tople vode
u spremniku (opcionalno)
10
Dioda Grijanje za prikaz ili podešavanje tempera-
ture polaznog voda grijanja
5.3
Podešavanja za pogon grijanja
b
Oprez!
Materijalna oštećenja zbog visoke tempe-
rature polaznog voda kod podnog grijanja!
Temperature polaznog voda iznad 40 °C
mogu kod podnog grijanja uzrokovati ošte-
ćenja na cijevima grijanja i podnim oblo-
gama.
> Kod podnog grijanja ne podešavajte
temperaturu polaznog voda na više od
40 °C.
Ovlašteni serviser je kod puštanja u rad podesio prema
vašim uvjetima i zahtjevima vaš električni zidni uređaj za
grijanje tako da je sve radne parametre podesio na odre-
đene vrijednosti i da električni zidni uređaj za grijanje na taj
način može optimalno raditi. S nadalje opisanim mogućno-
stima podešavanja možete vašim željama naknadno indivi-
dualno podesiti i prilagoditi način rada i funkcije vašeg
sustava.
i
Postavke na parametrima za pogon grijanja
mogu dovesti do toga da temperature prostorije
koje se mogu postići nisu dovoljne za zagrijava-
nje stana. U tom slučaju raspitajte se kod Vašeg
ovlaštenog servisera.
5.3.1
Podešavanje maksimalne snage električnog
zidnog uređaja za grijanje
Maksimalna snaga električnog zidnog uređaja za grijanje
može se podesiti ovisno o vrsti uređaja prema vašim aktual-
nim potrebama i prema slijedećoj tabeli.
U tabeli su navedeni pojedini stupnjevi snage uređaja prema
vrsti uređaja.
Vrsta
uređaja
Stupnjevi snage u kW
VE 6
1
2
3
4
5
6
VE 9
1
2
3
4
5
6
7
8
9
VE 12
2
4
6
8
10
12
VE 14
2
4
7
9
11
14
VE 18
2
4
6
8
10
12
14
16
18
VE 21
2
4
7
9
11
14
16
18
21
VE 24
2
4
6
8
10
12
14
16
18
20
22
24
VE 28
2
4
7
9
11
14
16
18
21
23
25
28
5.1 Stupnjevi snage
