Način funkcioniranja električnog zidnog uređaja za grijanje
8 Upute za uporabu eloBLOCK 0020094389_02
4
4 Način funkcioniranja električnog
zidnog uređaja za grijanje
4.1 Funkcijski elementi
TS
1
10
11
12
2
3
4
5
6
7
8 9

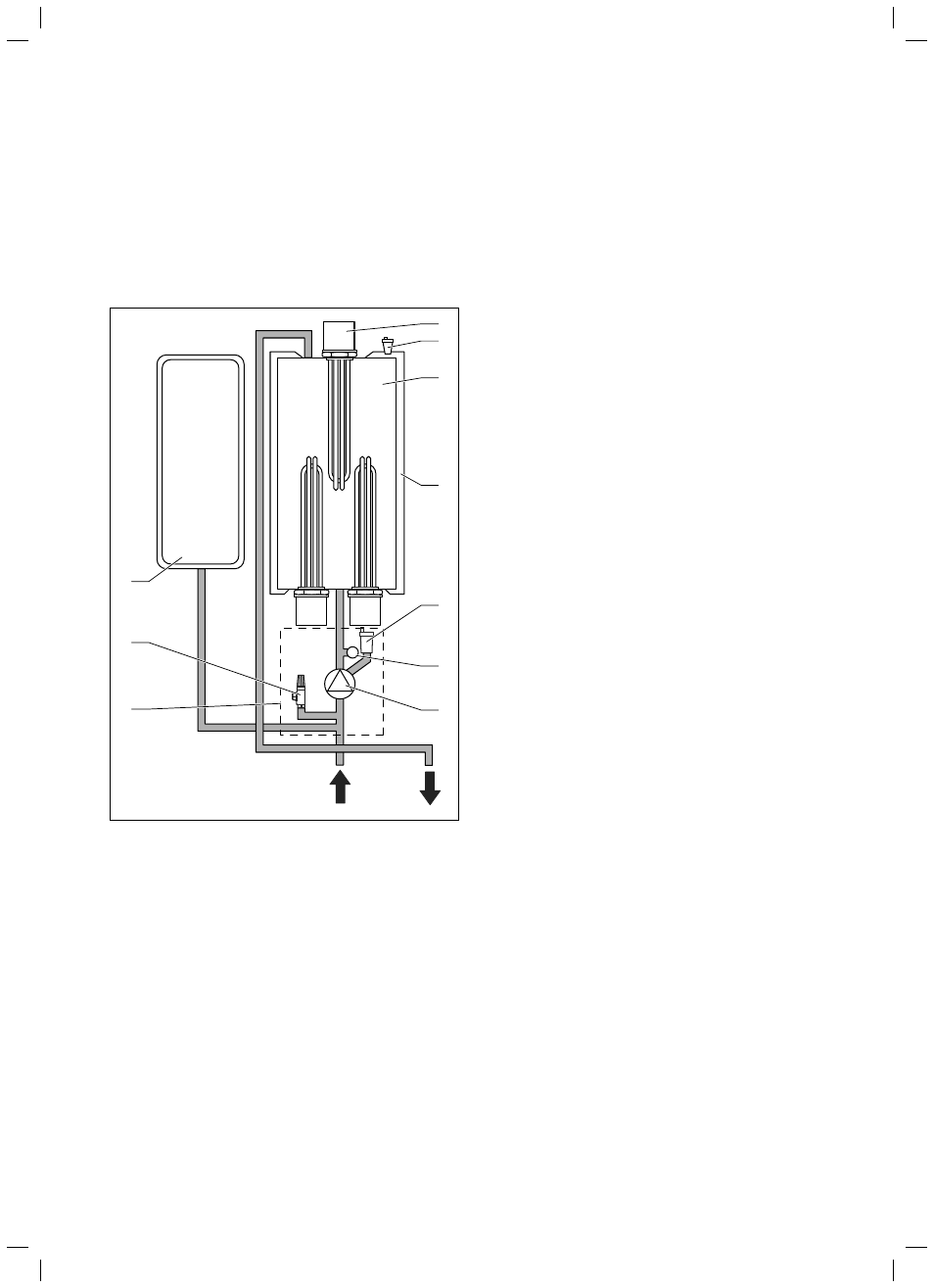

4.1 Funkcijski elementi uređaja
Legenda:
1 Grijači
2 Ventil za odzračivanje
3 Spremnik/izmjenjivač
topline
4 Izolacija
5 Automatski brzi odzračnik
6 Senzor
tlaka
7 Crpka za grijanje
8 Polazni tok grijanja
9 Povratni vod grijanja
10 Hidraulična grupa
11 Sigurnosni
ventil
12 Ekspanzijska posuda
Električni zidni uređaj za grijanje sastoji se od cilindričnog
izmjenjivača topline s 2 do 4 grijača (ovisno o vrsti uređaja)
i jednom hidrauličnom grupom koja se sastoji od crpke za
grijanje, senzora tlaka i sigurnosnog ventila. Ventil za održa-
vanje kod hidraulične grupe služi kao brzi odzračnik. Za
kompenzaciju širenja vode uvjetovano toplinom u sustavu
grijanja ugrađena je membranska ekspanzijska posuda od
10 litara.
4.2 Opći način funkcioniranja
Vaillant eloBLOCK uređaji konstruirani su za rad u toplovod-
nim sustavima grijanja s prisilnim optokom vode.
Crpka (7) radi samo ako je potrebno, na taj način štedi
energiju i smanjuje mehaničko trošenje. Nakon isključivanja,
crpka dodatno radi još cca. 1 minutu, kako bi se iskoristila
energija povratne vode u spremnik odn. izmjenjivač topline.
Tijekom vremena uključivanja povoljnije niskotarifne cijene
osigurava se opskrba toplinom a kod opcionalnog među-
spremnika se zagrijava sadržaj spremnika, koji se potom
tijekom vremena isključivanja povoljnije niskotarifne cijene
koristi za zagrijavanje stana.
Električni zidni uređaj za grijanje ima čelično kućište. Ulaz i
izlaz za vruću vodu (8 i 9) i električni priključak nalaze se
na donjoj strani uređaja.
eloBLOCK uređaji predviđeni su za zidnu montažu. Kako bi
se postigla veća izlazna snaga, električni zidni uređaji za
grijanje mogu se sastavljati u kaskade i njima se može
upravljati preko samo jednog regulatora temperature u pro-
storiji; regulator je priključen na primarni električni zidni
uređaj za grijanje.
Električni zidni uređaj za grijanje radi kao protočni grijač te
preko integriranog izmjenjivača topline zagrijava (3) toplu
vodu. Zagrijana topla voda se rasteže. Kako bi se osigurao
konstantni tlak u sustavu grijanja, električni zidni uređaj za
grijanje ima i ekspanzijsku posudu za grijanje (12).
Crpka (7) crpi vruću vodu kroz sustav grijanja. Preko pola-
znog toka grijanja (8) vruća voda prolazi u sustav grijanja i
dalje u radijatore.
Kada su svi ventili radijatora zatvoreni a električni zidni ure-
đaj za grijanje je u radu, zagrijana vruća voda prolazi kroz
instalirani prestrujni ventil kako bi se električni zidni uređaj
za grijanje mogao kontrolirano isključiti. S kontroliranim
isključivanjem električnog zidnog uređaja sprječavaju se
ometana isklapanja te moguća oštećenja na uređaju.
Senzor tlaka vode nadzire tlak vode sustava grijanja. Kako
biste izbjegli rad sustava s preniskom količinom vode i time
spriječili moguće posljedične štete, vaš se uređaj isklapa pri
tlaku manjem od 0,06 MPa (0,6 bara). Da biste uređaj
ponovno stavili u rad, morate u sustav najprije napuniti
vodu. Sigurnosni ventil (11) se otvara pri tlaku iznad 0,3 MPa
(3 bara), kako bi se sprječila oštećenja na sustavu grijanja.
NTC osjetnici nadziru temperature vruće i pitke vode, a na
taj se način utvrđuju npr. temperatura polaznog i povratnog
voda, temperatura spremnika itd..
