Принцип функционирования настенного электрического котла
8 Руководство по эксплуатации eloBLOCK 0020094389_02
4
4 Принцип функционирования настенного
электрического котла
4.1 Функциональные элементы
TS
1
10
11
12
2
3
4
5
6
7
8 9

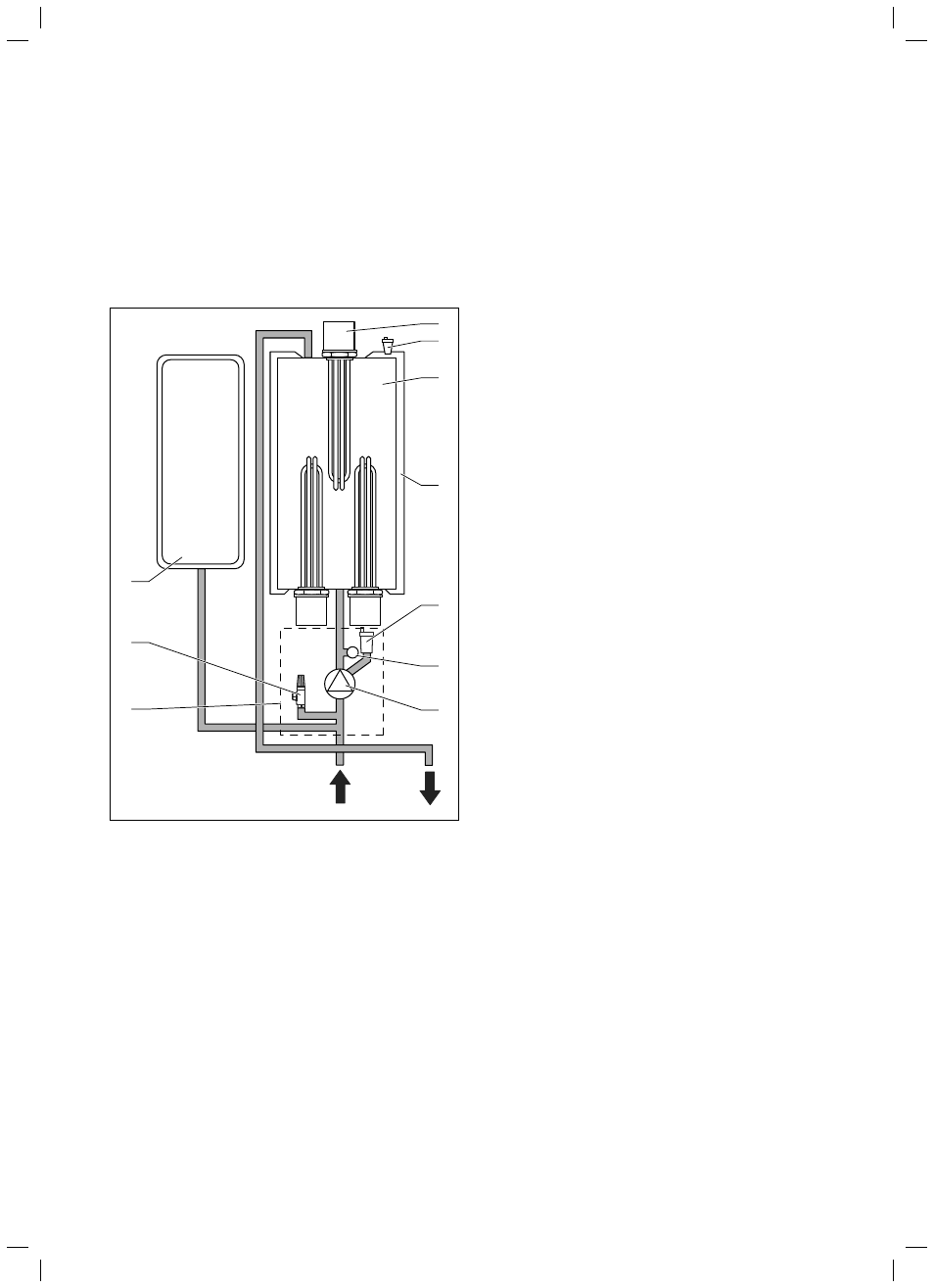

4.1 Функциональные элементы аппарата
Пояснения к рисунку:
1 Нагревательные
элементы
2 Клапан для выпуска воздуха
3 Водонагреватель/теплообменник
4 Изоляция
5 Автоматический быстродействующий воздухоотводчик
6 Датчик
давления
7 Насос отопительной системы
8 Подающая линия системы отопления
9 Обратная линия системы отопления
10 Гидравлическая группа
11 Предохранительный клапан
12 Расширительный бак
Настенный электрический котел состоит из цилиндрического тепло-
обменника с 2–4 ТЭНами (в зависимости от типа аппарата) и
гидравлической группы, которая состоит из насоса отопительной
системы, датчика давления и предохранительного клапана.
Сервисный клапан в гидравлической группе служит быстродействую-
щим воздухоотводчиком. Для компенсации теплового расширения
воды в отопительной системе встроен мембранный расширительный
бак емкостью 10 л.
4.2 Общее описание функционирования
Аппараты eloBLOCK фирмы Vaillant предназначены для использова-
ния в системах отопления – горячего водоснабжения с принудитель-
ной циркуляцией воды.
Насос (7) включается только при необходимости, тем самым эконо-
мится энергия и снижается механический износ. После выключения
насос продолжает работать в течение примерно 1 минуты, чтобы
использовать энергию воды, возвращающейся в водонагреватель или
теплообменник.
Во время периодов разблокировки при действии выгодного низкого
тарифа на электроэнергию обеспечивается теплоснабжение, а при
наличии опционального промежуточного водонагревателя его
содержимое нагревается и впоследствии, во время блокировки,
используется для отопления квартиры.
Настенный электрический котел имеет стальной корпус. Вход и
выход для греющей воды (8 и 9) и электрический разъем
расположены на нижней стороне аппарата.
Аппараты eloBLOCK предназначены для монтажа на стену. Для полу-
чения высокой выходной мощности настенные электрические котлы
включаются каскадом и управляются только одним регулятором тем-
пературы помещения; этот регулятор подключен к первичному
настенному электрическому котлу.
Настенный электрический котел – проточного типа; нагревает воду
для отопления посредством встроенного теплообменника (3). Нагре-
тая вода расширяется. Для поддержания постоянного давления в
системе отопления настенный электрический котел имеет расшири-
тельный бак (12).
Насос (7) прокачивает греющую воду через систему отопления.
Горячая греющая вода направляется через подающую линию (8)
системы отопления далее в отопительные элементы.
Если все вентили радиаторов закрыты и настенный электрический
котел работает, нагретая вода поступает через смонтированный экс-
плуатирующей стороной перепускной клапан с целью контролируе-
мого снижения давления в котле. Вследствие контролируемого сни-
жения давления в настенном электрическом котле предотвращаются
аварийные отключения и возможные повреждения.
