Руководство по установке и техобслуживанию turboTEC pro/turboTEC plus 0020029243_03
22
Р аспределительная коробка
Аква-сенсор
Датчик темп. подающ.
линии (N T C)
Приоритетный переключающий клапан
Газорегуляторн.
блок
Датчик темп. обратной
линии (N T C)
Насос
Электроды розжига
Контрольный электрод
Датчик давления
NTC горячего
старта
Вентилятор
Реле давления
газо-возд. тракта

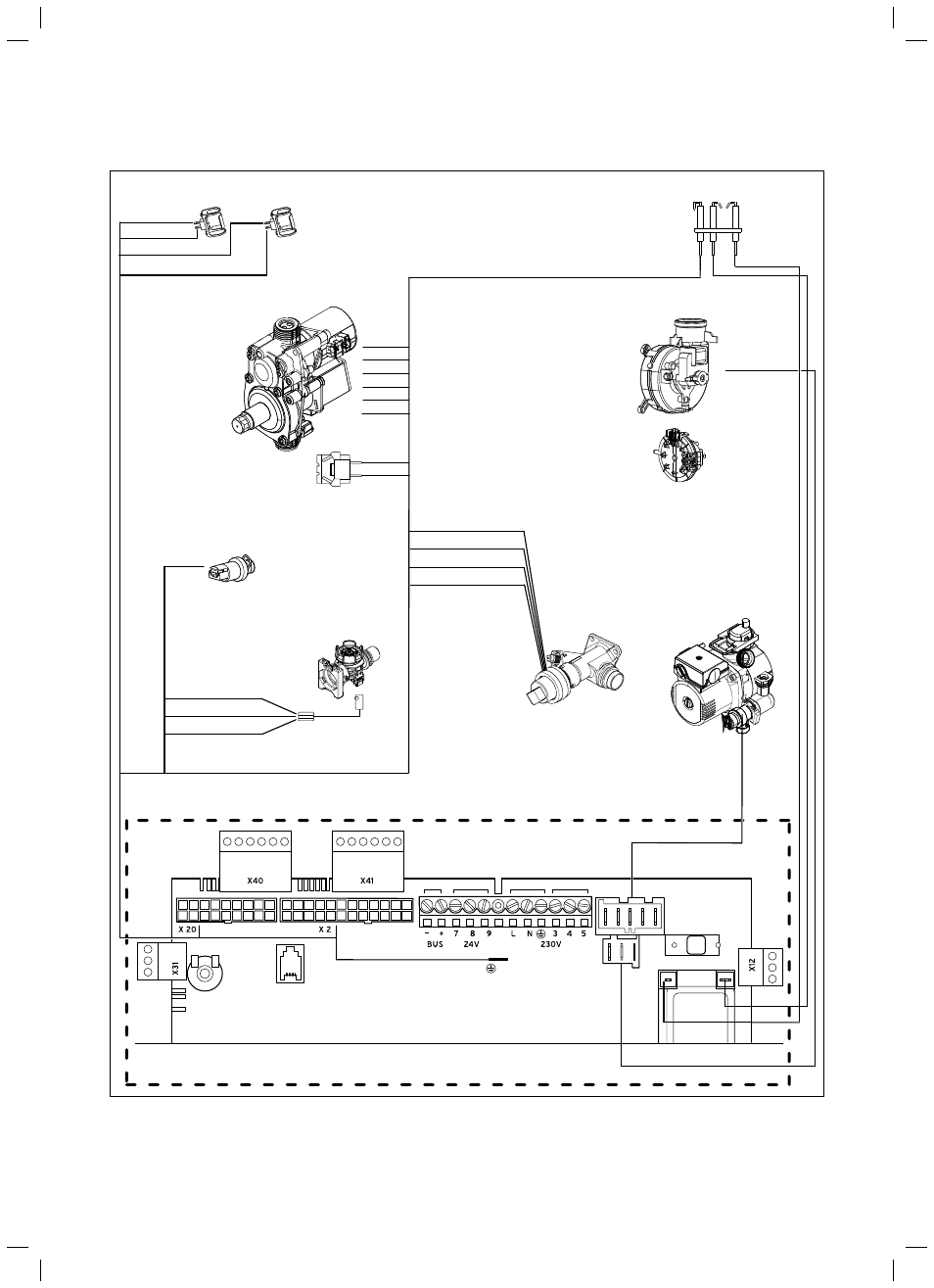

Рис. 5.10 Схема электропроводки turboTEC pro/turboTEC plus
5 Монтаж
