21
Руководство по установке и техобслуживанию turboTEC pro/turboTEC plus 0020029243_03
5.6.3 Схемы
электропроводки
Кабельный жгут термоэлемента
Кабельный жгут гидравлических узлов
Подключение внешнего
регулятора шины eBUS
Комнатный регулятор 24 В:
подключение 7, 8, 9
не двунаправленный
интерфейс (только аналог.)
Комнатный термостат 230 В
(снять пермычку)
Насос аппарата
Вентилятор
Подключение сети: 230 В/50 Гц
Предохранитель 2 А, инертный
Устройство розжига
Внимание:
Не подключать
сетевое
напряжение!
Опасность
повреждения
электроники!
Диагностика по шине eBUS,
vrnetDIALOG
Подключение модуля (принадлежность)
Датчик темп. наружного
воздуха
Внешн. датчик под. и обр. линий
Подключение: 230 В
Питание для модуля (принадлежность)
Подключение принадлежностей с шиной eBUS
Сигнал DCF-77

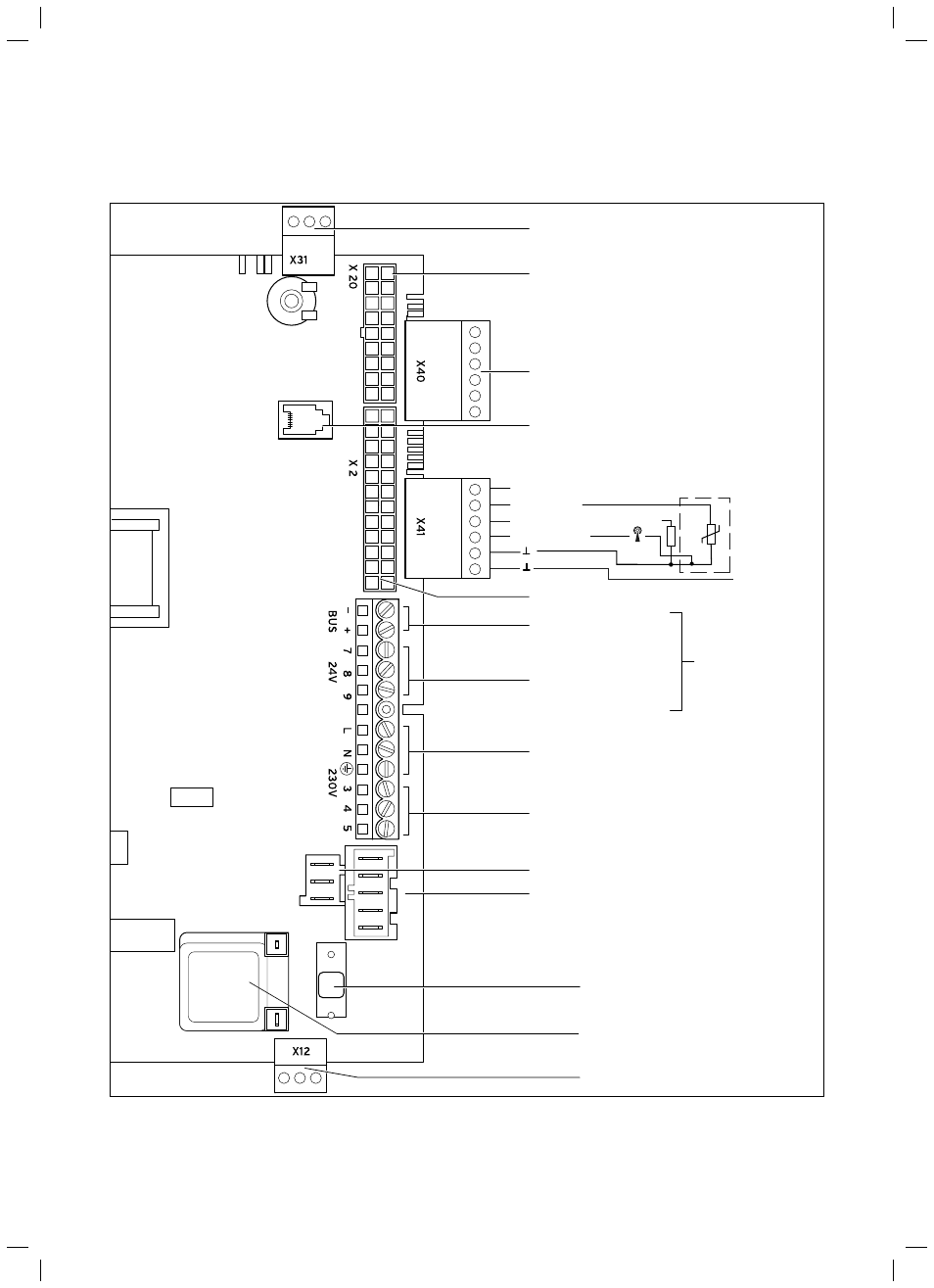

Рис. 5.9 Схема соединений turboTEC pro/turboTEC plus
Монтаж 5
