> Сначала выполните продувку газопровода для его очистки.
Благодаря этому можно избежать повреждений аппарата.
> Подключите аппарат к газопроводу. Для этого используйте
прилагающееся обжимное резьбовое соединение (1) и под-
ходящий газовый кран.
> Перед вводом в эксплуатацию удалите воздух из газопровода.
> Проверьте герметичность подключения к газопроводу.
5.3
Подключение со стороны воды
a
Опасность!
Опасность ошпаривания и опасность поврежде-
ния вытекающей водой!
Возможная негерметичность водопровода.
> Обеспечьте монтаж соединительных линий без
напряжений.
b
Осторожно!
Опасность повреждения вытекающей водой!
В случае использования аппарата в гелиоустановках
для догревания горячей воды (d.58 настроено на 1
или 2), температура на присоединительном
патрубке холодной воды аппарата (соединённом с
выходом горячей воды накопителя гелиоустановки)
не должна превышать 70 °C.
> Установите перед и после аппарата термостати-
ческие смесительные клапаны.
i
Устройство заполнения не входит в объем поставки
аппарата! Его должно предусмотреть монтажное
предприятие.
1
2
3
4
5

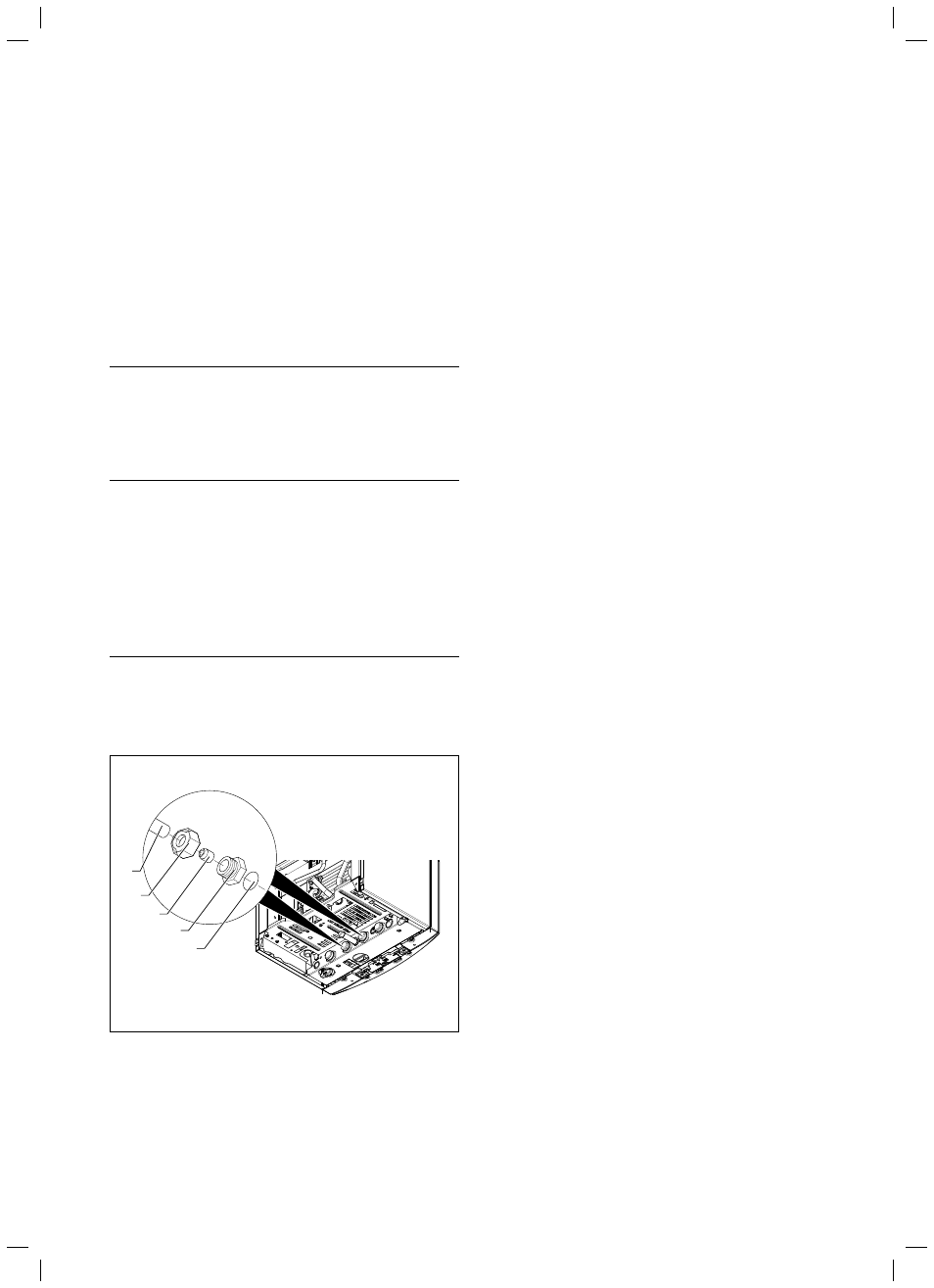

Рис. 5.2 Монтаж штуцеров холодной и горячей воды
5.3.1
Подключение горячей воды (только VUW)
Соединение подключений холодной и горячей воды на аппарате
(например, с двумя присоединительными элементами с обжим-
ным резьбовым соединением для соединения с 15 мм медными
трубопроводами, как показано на рис. 5.2):
> Монтажное предприятие устанавливает запорный вентиль на
подающую линию холодной воды.
> Установите уплотнение (1) и привинтите присоединительные
элементы (2) на подключении холодной и горячей воды аппа-
рата.
> Насадите накидную гайку (4) и обжимное кольцо (3) на мед-
ную проводку (5). Диаметр трубопровода должен составлять
15 мм
> Вставьте трубопроводы до упора в присоединительные эле-
менты. Затяните накидные гайки в этом положении.
5.3.2 Подключение
водонагревателя
(только
VU)
Соединение подающей и обратной линий водонагревателя на
аппарате:
> Монтажное предприятие устанавливает систему трубопрово-
дов водонагревателя (принадлежности Vaillant).
> Установите соответственно прилагаемые к принадлежностям
уплотнения и привинтите присоединительные элементы на под-
ключения подающей и обратной линий водонагревателя
аппарата. Для этого соблюдайте руководство, прилагающе-
еся к принадлежностям!
> Соедините датчик водонагревателя с соответствующим соеди-
нительным штекером кабельного жгута аппарата
> Перед вводом в эксплуатацию обратите внимание на то, что
система трубопроводов водонагревателя полностью обезвоз-
душена
