Страница 20
Руководство по установке и техобслуживанию turboTEC pro/turboTEC plus 0020029243_03
20

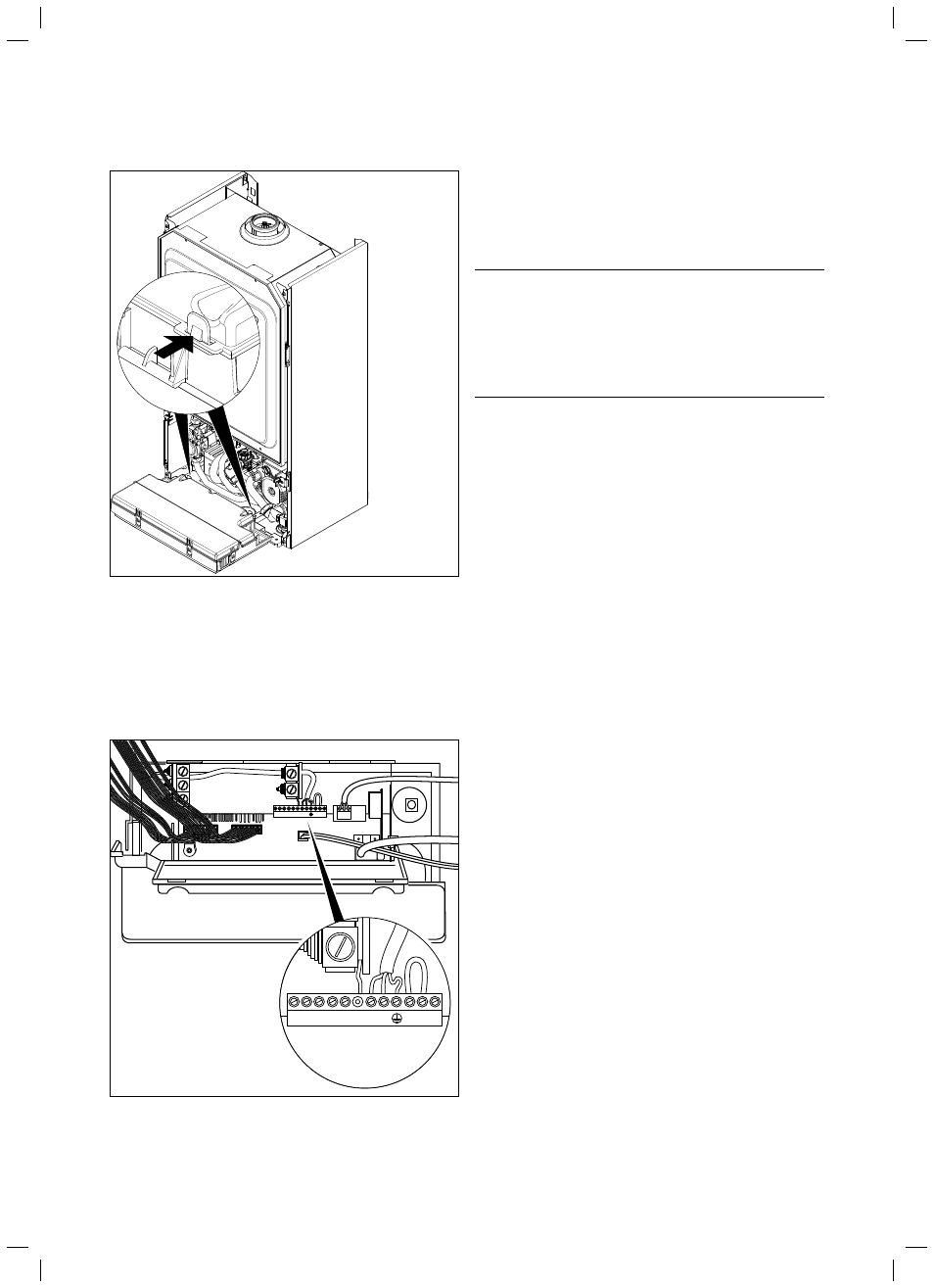

Рис. 5.7 Открывание задней стенки распределительной коробки
> Отсоедините заднюю крышку блока электроники и откиньте
ее вверх.
> Проведите соединительные провода подключаемых компо-
нентов через кабельные вводы слева на нижней стороне
аппарата.
> Затем проведите соединительные провода через кабельные
вводы в блок электроники и укоротите их.
- + 7 8 9
L N
3 4 5
- + 7
BUS 24V
230V
8 9
L N
3 4 5
Рис. 5.8 Пример прокладки кабелей
> Удалите оболочку с соединительных проводов прибл.
на 2 – 3 см и зачистите изоляцию жил.
> Подключите соединительные кабели согласно руководствам
по аппаратам к соответствующим клеммам с резьбовым
зажимом на электронике.
b
Осторожно!
Опасность повреждения блока электроники!
В результате подачи сетевого питания на неправиль-
ные резьбовые клеммы возможно повреждение
блока электроники.
> Не подключите к клеммам 7, 8, 9 сетевое напря-
жение.
i
Убедитесь, что соединительный кабель механически
прочно закреплен в клеммах с резьбовым зажимом.
> Если не установлено комнатного регулятора или часового
термостата, установите перемычку между клеммами 3 и 4 в
том случае, если ее нет. Удалите перемычку, если к клеммам
3 и 4 подключен соответствующий комнатный регулятор часо-
вой термостат.
> Вам не следует удалять перемычку между клеммами 3 и 4,
если Вы подключаете температурный регулятор, работающий
в зависимости от температуры наружного воздуха, или регуля-
тор комнатной температуры (регулятор непрерывного дей-
ствия - соединительные клеммы 7, 8, 9).
> Закройте заднюю крышку блока электроники и прижмите ее,
чтобы она зафиксировалась с характерным щелчком.
> Откиньте блок электроники вверх и прижмите его обоими
зажимами справа и слева к боковым стенкам облицовки
аппарата, чтобы они зафиксировались.
> Установите переднюю стенку облицовки аппарата.
5 Монтаж
