Вход NVEA (от GPS)
Подсоедините провода NMEA IN + (серый) и NMEA IN – (пурпурный) радиостанции к выходам
NMEA OUT + и NMEA OUT – на устройстве определения положения.

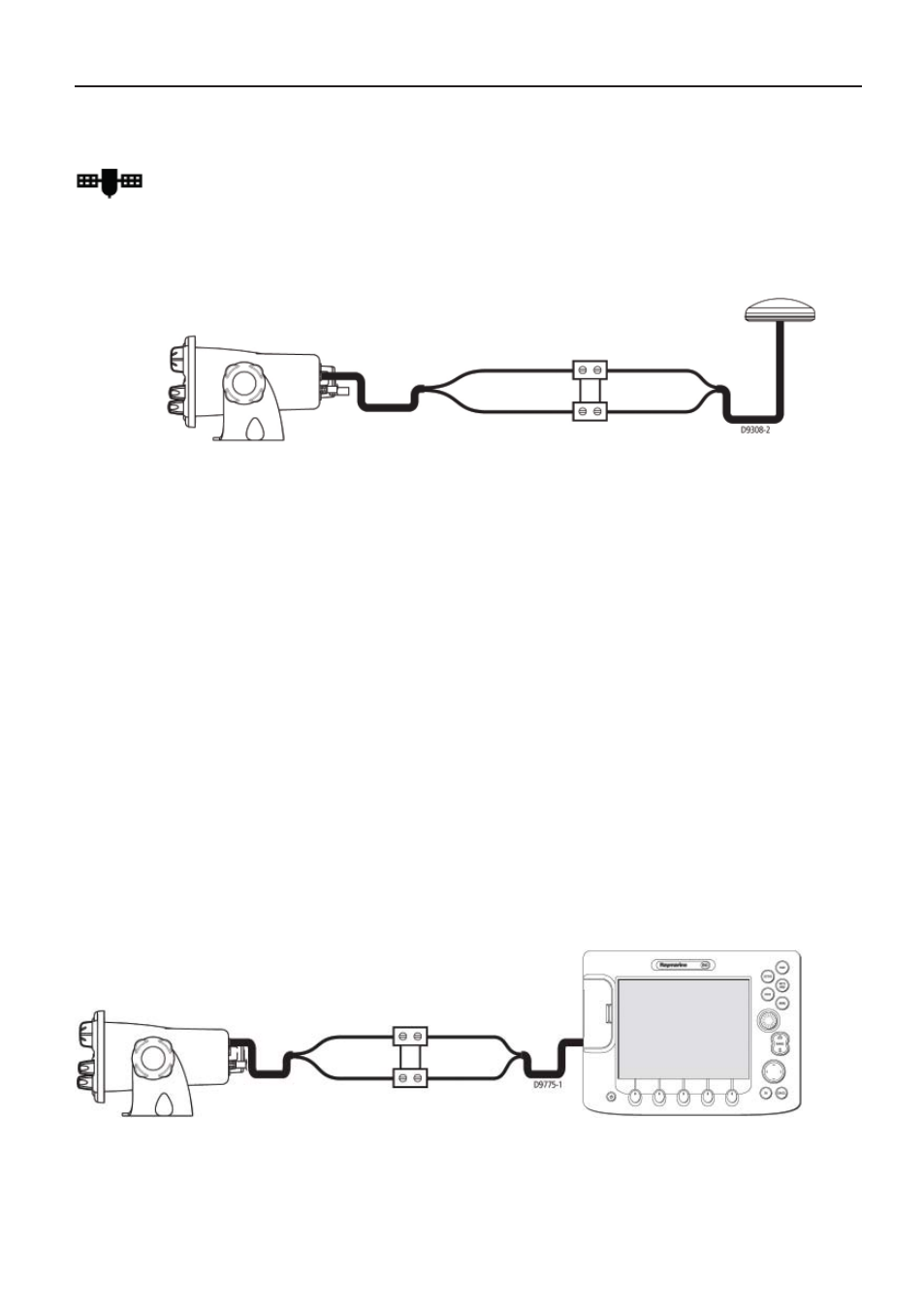

Ниже на рисунке показан пример того, как подсоединять кабели NMEA, используя подходящий
блок разъемов. За специальными инструкциями о подключении вашего устройства GPS
обратитесь к руководству, прилагаемому к этому устройству.
Сигнализация NMEA
В случае отсутствия достоверных данных о положении звучит сигнализация NMEA (при
условии, что номер MMSI запрограммирован): значок спутника GPS мигает, и на матричном
дисплее отображается сообщение NO POS DATA (Данные о положении отсутствуют).
Предупреждающие сигналы звучат в течение 5 секунд или пока вы не нажмете любую кнопку
для подтверждения. Эти сигналы повторяются каждые четыре часа в состоянии отсутствия
данных о положении.
При необходимости можно ввести время и данные о положении вручную при помощи функции
GPS/Time Setup (Установка Времени/GPS), как описано на стр. 58. Предупреждающие сигналы
повторяются каждые четыре часа, пока информация о положении не будет введена вручную.
Если данные о положении введены вручную, но не были обновлены в течение предыдущих
23,5 часов, во всех полях данных о положении (широта/долгота) отображаются цифры 9, во
всех полях времени – цифры 8, а на дисплее появляется сообщение NO POS DATA.
Выход NVEA (на дисплей картплоттера)
Подсоедините провода NMEA OUT + (синий) и NMEA OUT – (коричневый) радиостанции ко
входам NMEA IN + и NMEA IN – на дисплее картплоттера.
Ниже на рисунке показан пример того, как подсоединять кабели NMEA, используя подходящий
блок разъемов. За специальными инструкциями о подключении вашего дисплея обратитесь к
руководству, прилагаемому к этому устройству.
NMEA IN + (серый)
NMEA IN - (пурпурный)
к радиостанции от GPS
23
NMEA OUT +
NMEA OUT -
NMEA IN + (синий)
NMEA IN - (коричневый)
от радиостанции к дисплею
NMEA IN +
NMEA IN -
