2.3 Подключение кабелей
Радиостанция оснащена штепсельными разъемами для подключения питания и
кабельными разъемами для подключения дополнительной станции Raymic или переносного
микрофонного комплекта. Остальные провода предназначены для подключения NMEA,
дополнительного внешнего громкоговорителя и дополнительного туманного горна (только
Ray218E). Для этой цели на радиостанции Ray218E предназначен один кабель с ответной
частью разъема; на радиостанции Ray55E используются отдельные пары проводов. В
любом случае, соединяйте провода в соответствии с таблицей ниже. Другие подключения
рассмотрены в следующих разделах.
Цвет
Сигнал
Подключить к
Серый
Пурпурный
ВХОД NMEA +
ВХОД NMEA –
GPS
Синий
Коричневый
ВЫХОД NMEA +
ВЫХОД NMEA –
Дисплей картплоттера (серии E,
серии C и т.п.)
Желтый
Зеленый
ГРОМКОГОВОРИТЕЛЬ +
ГРОМКОГОВОРИТЕЛЬ –
Дополнительный дистанционный
громкоговоритель, № E46006 по
каталогу Raymarine
Белый
Черный
ТУМАННЫЙ ГОРН +
ТУМАННЫЙ ГОРН –
Дополнительный туманный горн,
№ M95435 по каталогу Raymarine
(только Ray218E)
Подключайте кабели в соответствии с рисунками ниже.

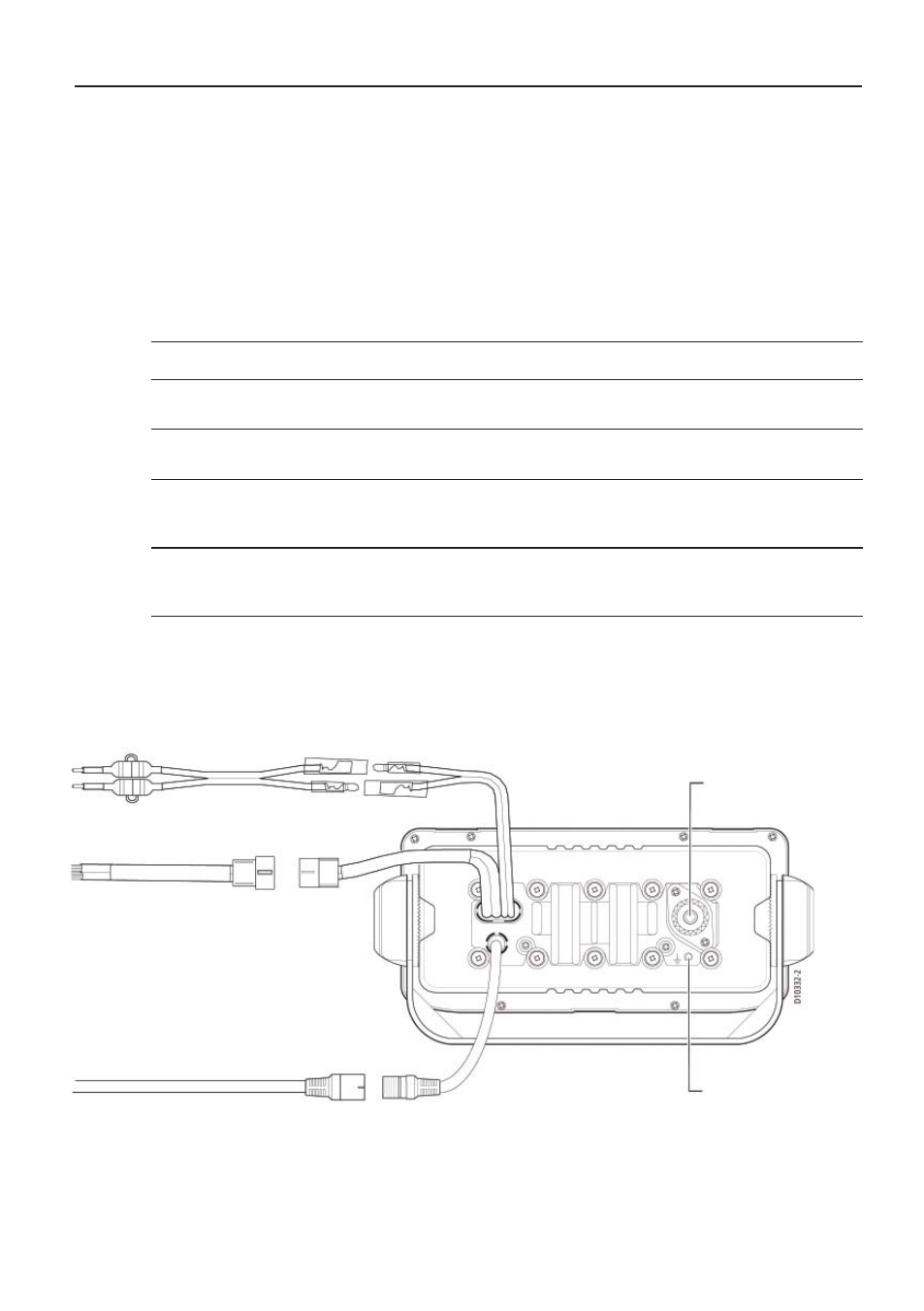

Разъемы на задней панели Ray218E
Питание
Предохранители
Raymic / Переносной микрофон
NMEA/Громкоговорители/Горн
Антенна
Заземление
