2.2 Планирование установки
Устанавливайте основной блок так, чтобы к нему был свободный доступ из места, откуда
обычно осуществляется управление судном. Выбирайте место таким образом, чтобы оно
не имело металлического покрытия, было сухим, защищенным, хорошо вентилируемым,
и не подверженным воздействию высоких рабочих температур и чрезмерной вибрации.
Обеспечьте достаточно свободного пространства позади основного блока, чтобы была
возможность правильно подсоединить кабели к разъемам на задней панели. Располагайте
основной блок по возможности ближе к источнику питания, в то же время как можно
дальше от каких-либо устройств, создающих помехи, например, моторов, генераторов, и
другой судовой электроники. Радиостанция должна быть защищена от продолжительного
воздействия дождя и соленых брызг.
Радиостанция Ray218E / Ray55E не предназначена для установки в машинном
отделении. Не устанавливайте радиостанцию в местах возможного присутствия
легковоспламеняющихся испарений (таких как машинное отделение или топливный
отсек), появления водяных брызг или выплескивания воды из трюмов и люков, в местах,
где существует опасность физического повреждения тяжелыми предметами (такими как
крышки люков, коробки с инструментами и т.д.), или там, где она может быть закрыта другим
оборудованием. Устанавливайте радиостанцию на расстоянии минимум 1,5 м от антенны.
Безопасное расстояние от компаса составляет 1 м для обычного механического компаса.
Для большей надежности устанавливайте радиостанцию как можно дальше от компаса.
Протестируйте компас для проверки его правильной работы при включенной радиостанции.
Радиостанция Ray218E / Ray55E может быть установлена на штурманском столе,
вертикальной или потолочной переборке или в другом месте. На рисунках ниже
представлены типичные способы установки.
Помимо типичных методов монтажа, радиостанция Ray218E / Ray55E может также быть
смонтирована заподлицо в приборную панель при помощи дополнительного комплекта
A46053 для монтажа в приборную панель сзади. Кроме того, имеется в продаже комплект
A460660 для монтажа радиостанции Ray218E в приборную панель спереди. Инструкции по
установке радиостанции с использованием комплекта для монтажа в приборную панель
прилагаются к комплекту.
16

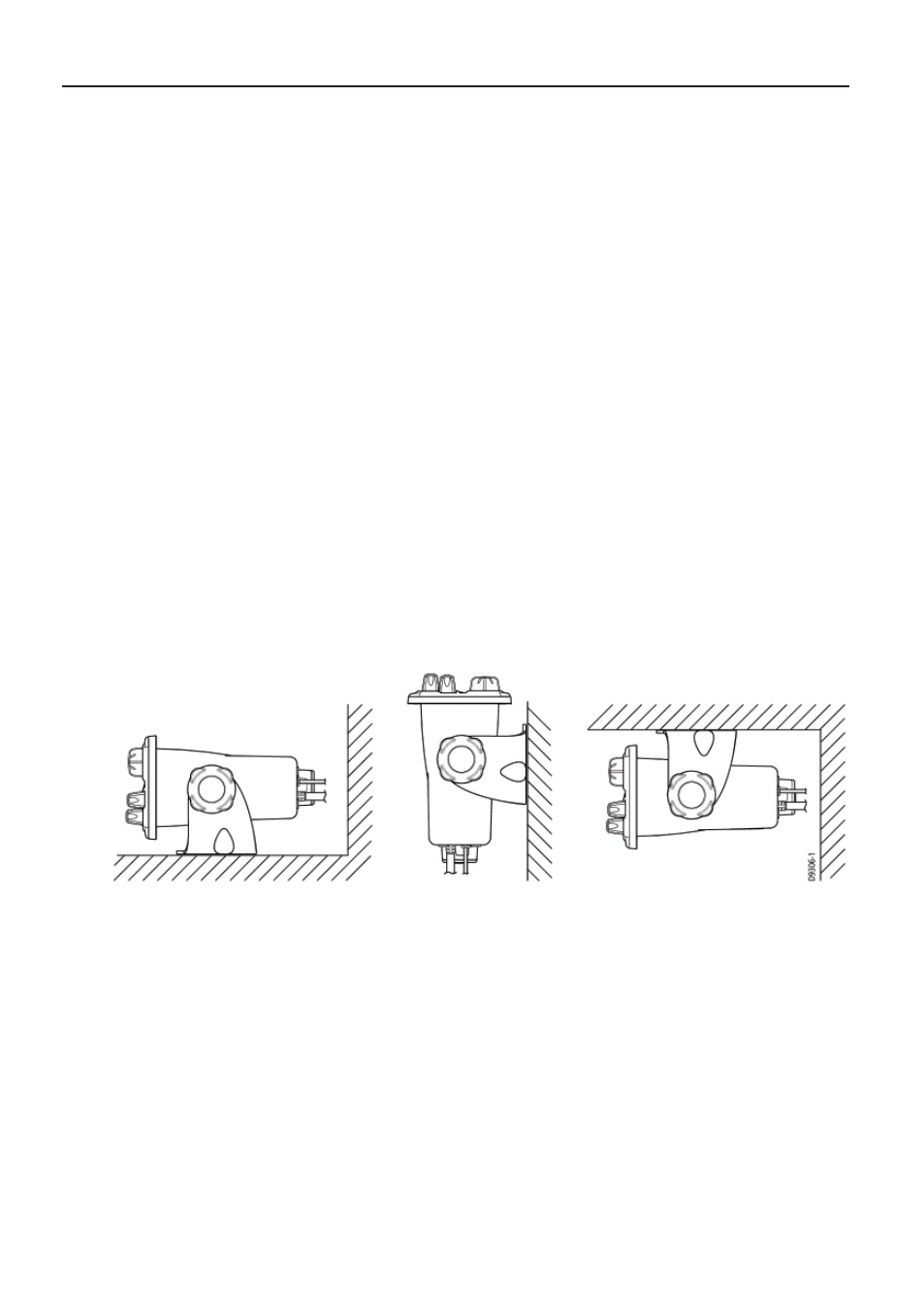

морские УКВ-радиостанции Ray218E и Ray55E
