Концы всех проводов обрезаны на заводе таким образом, чтобы не выглядывал оголенный
провод. Перед установкой необходимо очистить изоляцию на концах. Оставьте изоляцию на
тех проводах, которые не собираетесь подсоединять (например, ГРОМКОГОВОРИТЕЛЬ).
Если вы зачистили изоляцию на конце провода, который не будете подключать, обрежьте
оголенный кусок провода до изоляции.
Питание
Подключение к источнику питания постоянного тока осуществляется при помощи красного
и черного кабелей питания. Соедините штепсельные разъемы на шнуре с их ответными
частями того же цвета на задней панели устройства. Подключите зачищенные провода
шнура питания к ближайшему основному источнику судового электропитания постоянного
тока. Таким источником может быть прерыватель цепи на распределительном щите
или блок предохранителей рядом с устройством. При подключении к этим источникам
прерыватель цепи или линейный предохранитель другого типа должен быть рассчитан
на 10 А. Красный кабель подключается к положительному контакту источника питания,
а черный кабель – к отрицательному контакту (заземлению) источника питания. Оба
провода содержат линейные плавкие предохранители на 10 А, 250 В. При возникновении
необходимости замены предохранителя следует использовать предохранитель такого же
типа.
Кабель питания должен быть достаточно длинным, чтобы его длины хватало для
подключения к источнику питания постоянного тока. Если требуется удлинить кабель, это
можно сделать, добавляя его по необходимости. Однако, если длина кабеля составляет
более 15 футов, следует использовать кабель большего диаметра во избежание падения
напряжения.
Рекомендуется для подсоединения кабеля питания к источнику питания использовать
зажимы, и зажимные соединения должны быть обжаты и припаяны. Это важно для
обеспечения достаточного тока.
Питание
Предохранители
Raymic / Переносной микрофон
NMEA/Громкоговорители/Горн
Антенна
Заземление
20
морские УКВ-радиостанции Ray218E и Ray55E

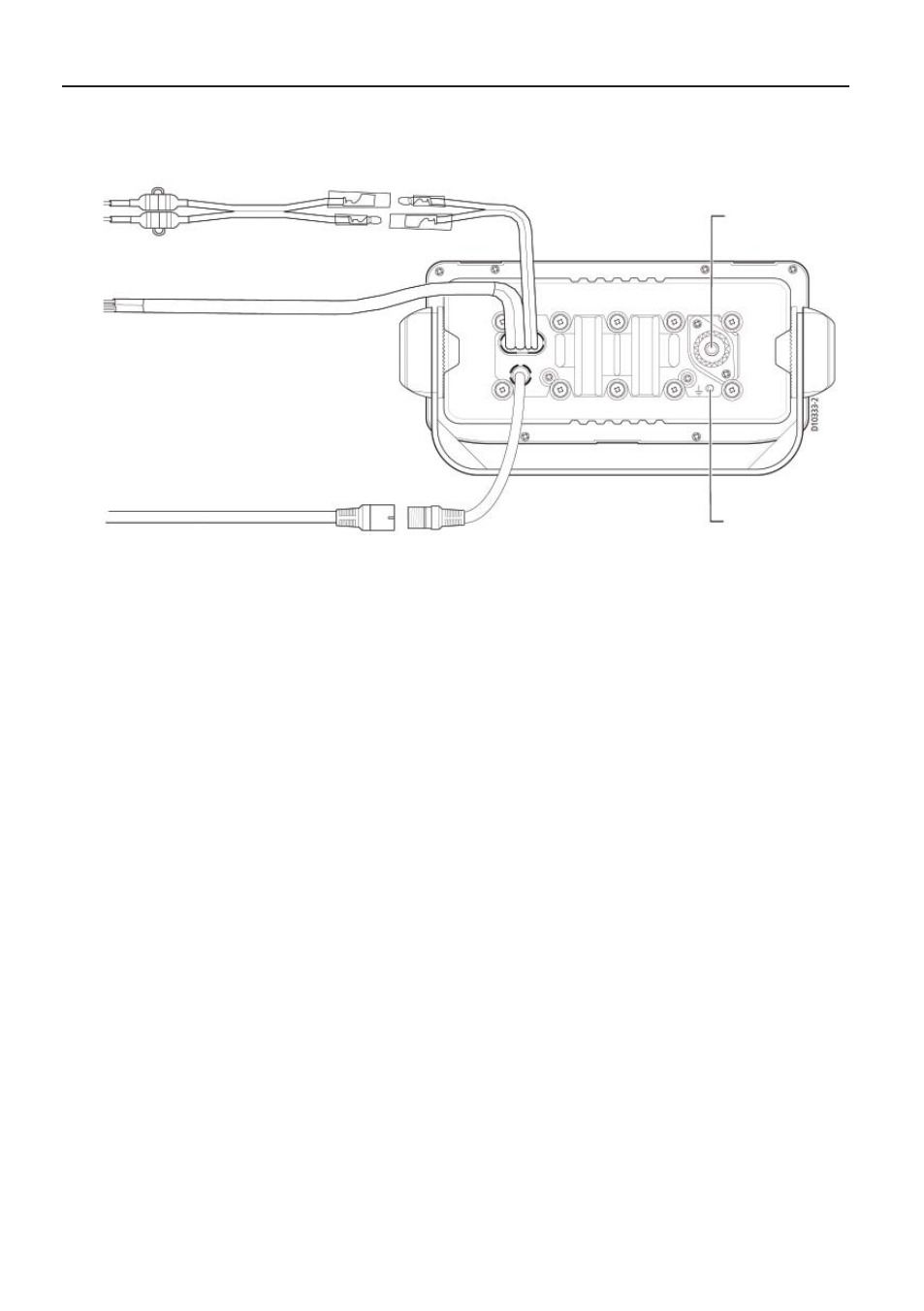

Разъемы на задней панели Ray55E
