Руководство по установке дисплея C-Series
Эксклюзивный дистрибьютор компании Raymarine в России ООО «Микстмарин» т. (
495) 788-05-08
18
•
Магнитный компас: Монтируйте дисплей на расстоянии как мини-
мум 1 м от магнитного компаса.
•
Кабельные проводки: Монтируйте дисплей по возможности ближе к
источнику питания постоянного тока.
•
Окружающая среда: Дисплей должен быть защищен от воздей-
ствия физических повреждений и чрезмерной вибрации. Хотя дисп-
лейное устройство является водонепроницаемым, рекомендуется
монтировать его в месте, защищенном от продолжительного прямо-
го воздействия дождя и соленых брызг.
Выбор месторасположения излучателя антенны
Данный раздел содержит информацию по возможным местам располо-
жения излучателя антенны и его положению по отношению к дисплей-
ному устройству и источнику питания.
Размеры излучателей антенны указаны на нижеследующих рисунках.
Выбор наилучшего месторасположения излучателя антенны требует
тщательного рассмотрения следующих моментов, для обеспечения
надежной и безотказной работы:
Примечание: Для уменьшения воздействия потенциальных помех на
другие системы на борту судна рекомендуется монтировать ан-
тенну в той части судна, которая изолирована от отрицательного
полюса судовой батареи. Если сделать это невозможно, и Вы стал-
киваетесь с проблемами, можно установить изолирующие вклады-
ши между излучателем антенны и ее монтажным кронштейном.
•
Высота: излучатель антенны в обычных условиях должен монтиро-
ваться по возможности как можно выше над ватерлинией, по трем
причинам:
•
По соображениям безопасности антенна радара должна находить-
ся вне досягаемости персонала, предпочтительно на высоте
выше человеческого роста. Таким образом, снижается механичес-
кая опасность и электромагнитный контакт, особенно с глазами.
•
Радар работает по линии прямой видимости, поэтому, устанавли-
вая его высоко, Вы увеличиваете его эксплуатационные характе-
ристики по дальности действия.
•
Окружающие крупные объекты в той же горизонтальной плоско-
сти могут мешать прохождению радарного сигнала и образовы-
вать слепые участки или затененные сектора и ложные цели на
экране радара (см. ниже).
Однако, также не монтируйте излучатель антенны слишком высоко,
чтобы бортовая и килевая качка судна не оказывала влияния на его ра-
боту. Кроме того, может понадобиться установить антенну ниже, чтобы
избежать образования теневых секторов под лучом радара.
Глава 3: Тестирование и регулировка системы
Эксклюзивный дистрибьютор компании Raymarine в России ООО «Микстмарин» т. (
495) 788-05-08
47
Извлечение картриджа

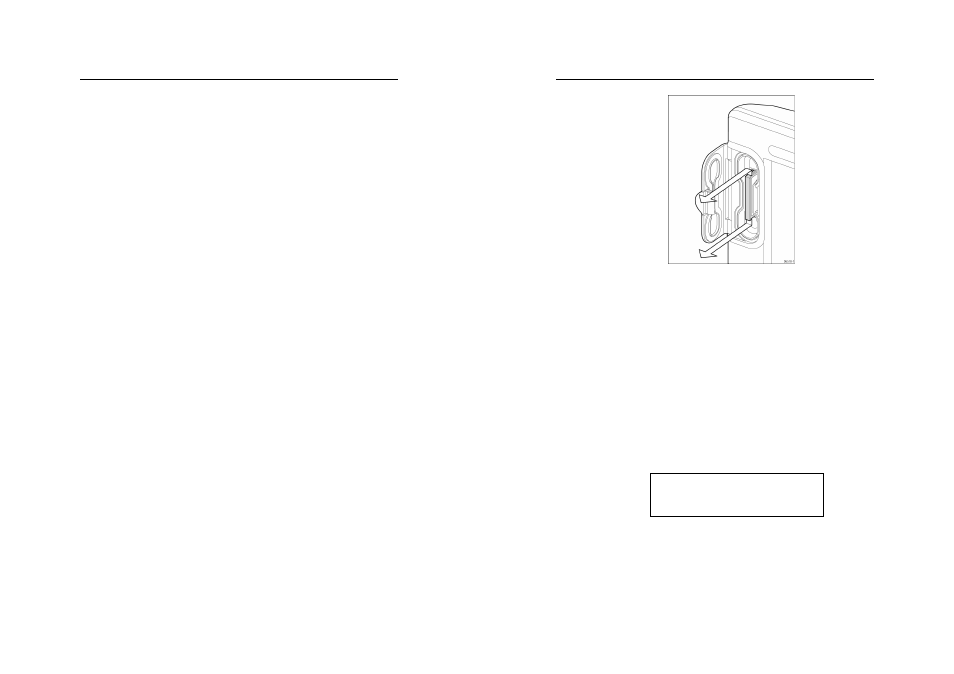

Чтобы извлечь картридж при выключенном устройстве, сверьтесь с ил-
люстрацией, и:
1 Откройте дверцу, закрывающую слот.
2 Возьмите картридж и потяните на себя, чтобы извлечь его из слота.
3 Чтобы предотвратить попадание воды и последующее поврежде-
ние, закройте дверцу слота, и плотно нажмите на нее до слышимого
щелчка.
Чтобы извлечь картридж при включенном устройстве, сверьтесь с ил-
люстрацией, и:
1 Нажмите MENU. На экране появится меню настроек системы
(System Setup).
2 Нажимайте кнопки вверх/вниз на джойстике, чтобы выделить CF
CARD REMOVAL (извлечение картриджа CompactFlash)
3 Для выбора нажмите кнопку вправо джойстика. На экране появится
следующее сообщение:
Система проверяет доступ к карте.
Пожалуйста, подождите…
System checking card access
Please wait until it is safe to remove card...
