Руководство по установке дисплея C-Series
Эксклюзивный дистрибьютор компании Raymarine в России ООО «Микстмарин» т. (
495) 788-05-08
30

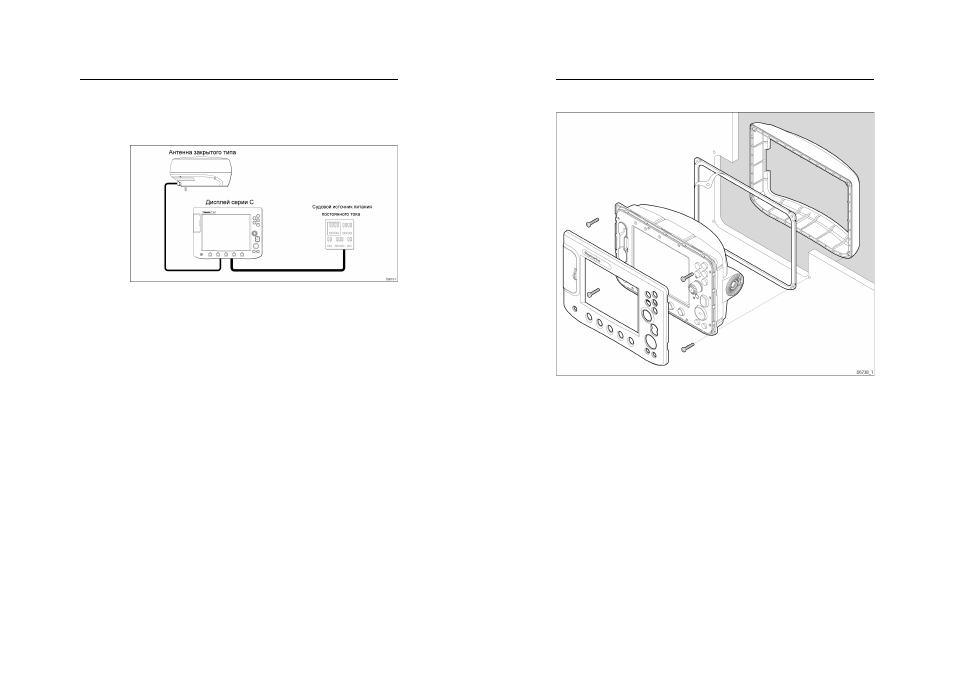

Антенны закрытого типа
При использовании антенны закрытого типа она может получать пита-
ние через дисплей. Просто проложите кабель и подключите его к ан-
тенне закрытого типа и дисплею.
Примечание: В данной конфигурации по кабелю питания проходит
значительный ток. Любой удлинительный кабель должен быть как
можно короче, и состоять из провода большого калибра.
Глава 2: Установка
Эксклюзивный дистрибьютор компании Raymarine в России ООО «Микстмарин» т. (
495) 788-05-08
35
Установка блока в консоль
Производите установку Вашего дисплея в консоль, используя шаблон,
имеющийся в футляре документа, следующим образом:
ВНИМАНИЕ: Установка Перед установкой убедитесь,
что под выбранным местом не пролегает скрытая
проводка или иные предметы.
Убедитесь, что сзади имеется достаточное простран-
ство для доступа при монтаже и для ПРОВОДКИ КА-
БЕЛЕЙ.
1 Проверьте выбранное для установки устройства место. Необходима
плоская чистая поверхность с достаточным свободным простран-
ством под панелью.
2 Закрепите шаблон в выбранном месте, используя липкую ленту, и,
следя за ровностью шаблона.
3 Используя подходящую кольцевую пилу, размер которой указан на
шаблоне, проделайте пробное отверстие в каждом углу вырезаемо-
го участка.
4 Используя подходящую пилу, пропилите по внутреннему краю ли-
нии отреза.
