69

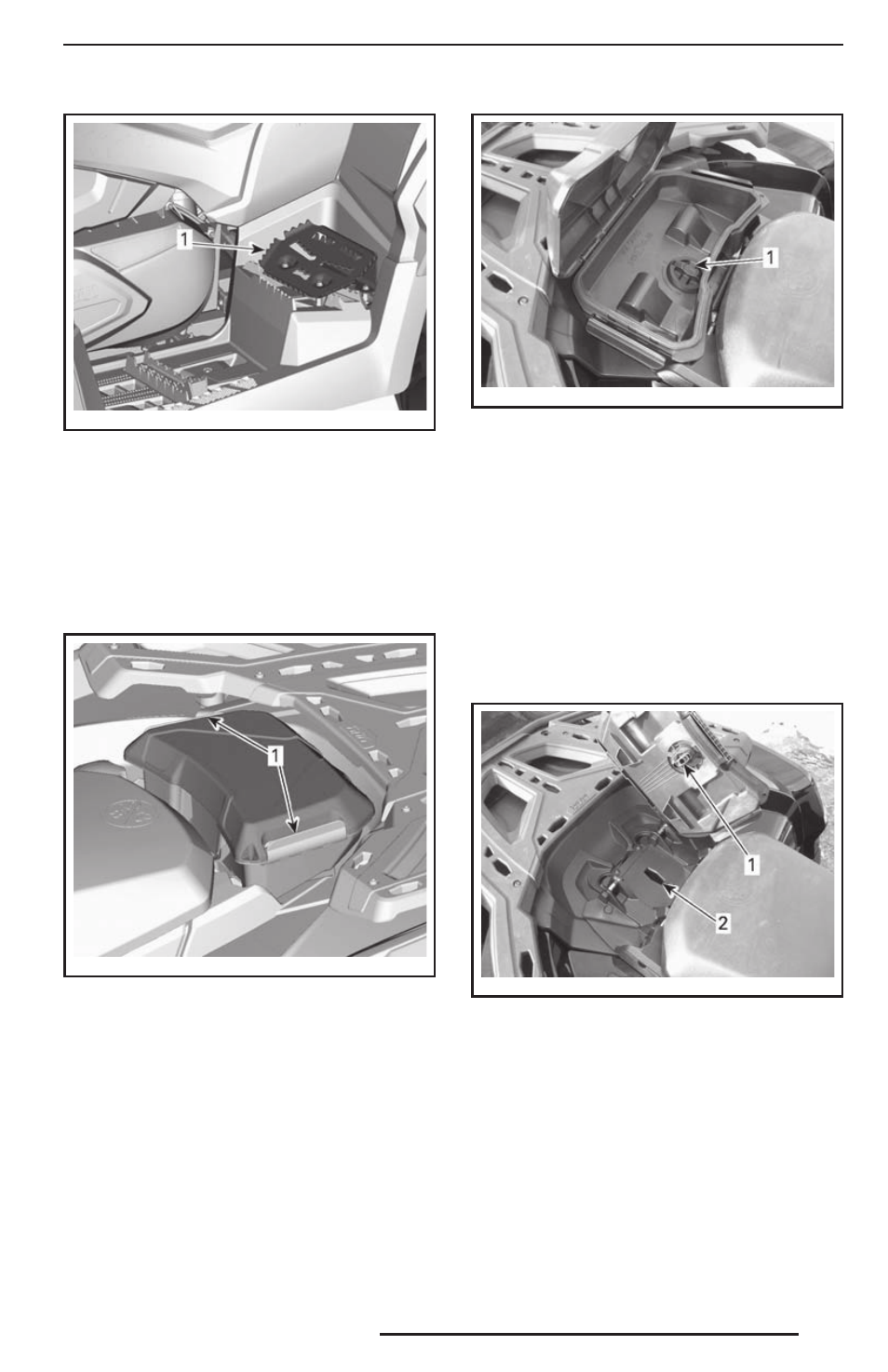

vmo2013-009-010 _a
ТИПОВОЙ ВАРИАНТ
1. Опорные гребёнки подножек для движения в грязи
12) Перчаточный ящик
Открывание вещевого ящика
Чтобы открыть вещевой ящик, необхо-
димо освободить защёлки с обеих сто-
рон и открыть крышку.
vmo2013-009-011 _a
1. Защёлки
Снятие багажного отделения
1. Освободите защёлки с обеих сто-
рон багажного отделения и открой-
те крышку.
2. Поверните рукоятку против часовой
стрелки, чтобы открыть.
vmo2013-007-007 _a
1. Рукоятка
3. Снимите багажное отделение.
Установка багажного отделения
1. Откройте крышку багажного отделе-
ния и поверните защёлку в положение
«UNLOCK».
2. Совместите и вставьте элемент сис-
темы крепления багажного отделе-
ния в отверстие системы крепления
«LINQ», расположенной на мотовез-
деходе.
vmo2013-007-008 _a
1. Защёлка багажного отделения
2. Отверстия системы крепления «LINQ»
3. Поверните защёлку по часовой стрел-
ке в положение «LOCK».
ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ
