Инструкция по эксплуатации BRP Can-Am Outlander 1000Xmr 2014
Страница 113
112

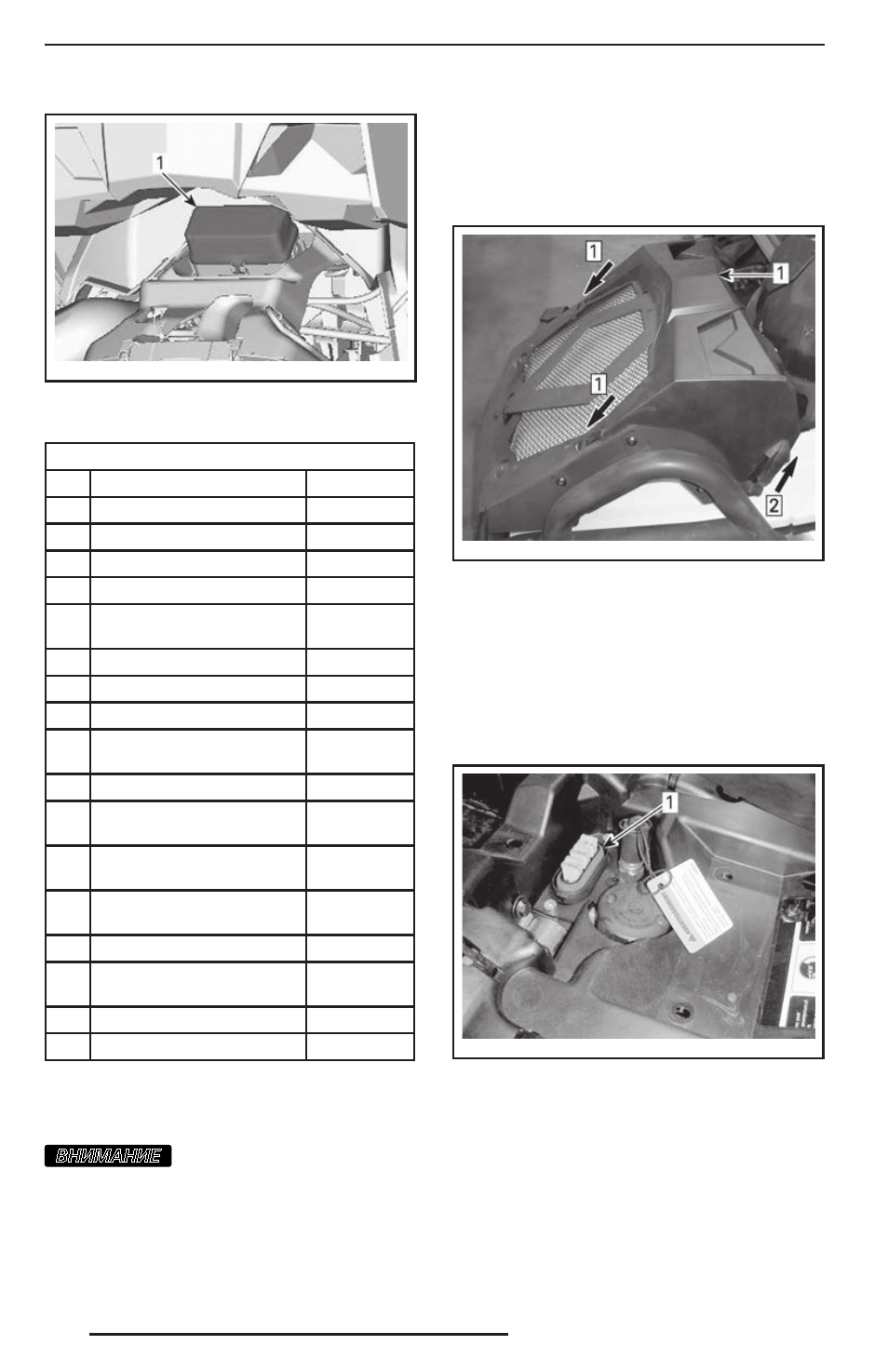

vmo2013-009-029 _a
ТИПОВОЙ ВАРИАНТ
1. Передний блок предохранителей
ПЕРЕДНИЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ
№
НАЗНАЧЕНИЕ
НОМИНАЛ
R1 Реле вентилятора
—
R2 Главное реле
—
R3 Реле доп. оборудования
—
R4 Реле топливного насоса
—
R5 Реле приборов осве-
щения
—
R8 Реле стоп-сигналов
—
F4 Световые приборы/часы
10 A
F5 Форсунки/зажигание
5 A
F6 Блок управления двига-
телем (ECM)
5 A
F7 Лебёдка, 2WD/4WD
5 A
F8 Замок зажигания/реле
стартера
5 A
F9 Выносной вентилятор
системы охлаждения
25 A
F10 Органы управления
для ЕС
5 A
F11 Световые приборы
30 A
F12 Электрическая розетка
(пост. ток)
15 A
F14 ACC2
15 A
F15 Топливный насос
5 A
ПРИМЕЧАНИЕ: Расположение предо-
хранителей указано на обратной сторо-
не крышки блока предохранителей.
ВНИМАНИЕ
Не допускается разме-
щение каких-либо предметов в перед-
нем сервисном отсеке.
1. Установите на место крышку перед-
него блока предохранителей и опору
информационного центра.
2. Установите крышку радиатора в по-
рядке, обратном снятию. Вставляйте
фиксаторы в пазы, пока они не защёл-
кнуться, а затем зафиксируйте боко-
вые защёлки.
vmo2013-009-020 _a
Шаг 1: Вставьте фиксаторы крышки радиатора
Шаг 2: Зафиксируйте боковые защёлки
1. Крышка радиатора
Расположение заднего блока
предохранителей
Задний блок предохранителей распо-
лагается в задней части мотовездехода
около аккумуляторной батареи.
vmo2013-007-018 _b
ТИПОВОЙ ВАРИАНТ
1. Задний блок предохранителей
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
