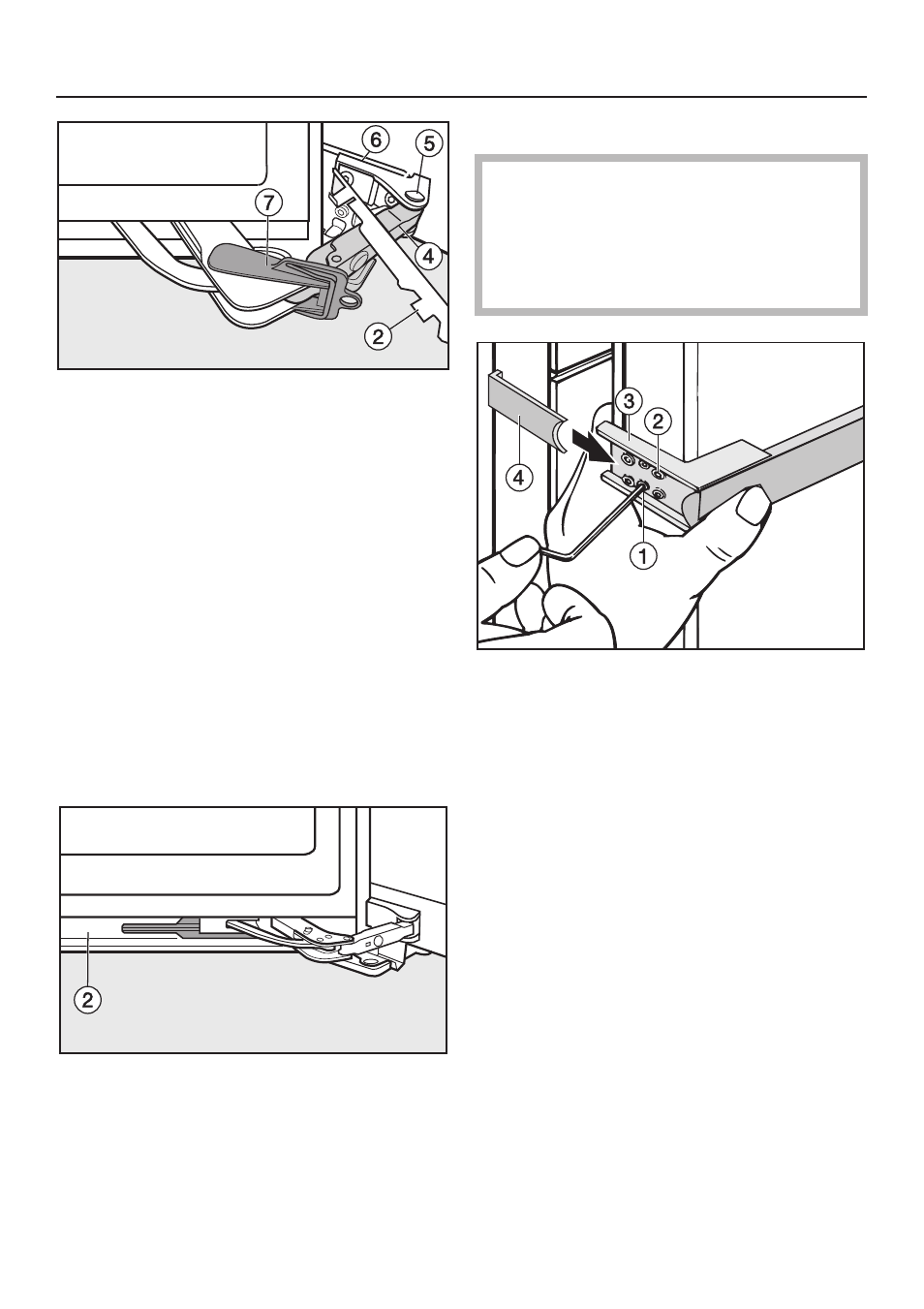

^ Повесьте планку b на скобу амор-
тизатора d.
^ Подтяните скобу амортизатора d
к кронштейну подшипника и
вставьте ось e сверху так, чтобы
четырехгранник находился в
углублении.
^ Наденьте деталь облицовки f так,
чтобы она вошла в паз.
Обратите внимание на правильное
положение детали f, чтобы дверца
закрывалась безупречно и ось была
зафиксирована.
^ Снимите стопор g .
^ Наденьте планку b сверху на
амортизатор, введите ее в паз сна-
чала внизу, затем вверху.
^ Закройте дверцу.
Монтаж ручки:
Обязательно учитывайте следую-
щие указания при монтаже двер-
ной ручки, так как при неправиль-
ном выполнении монтажа можно
повредить дверное уплотнение.
^ Приверните дверную ручку с по-
мощью обоих передних шурупов b
сначала неплотно на противопо-
ложной стороне.
Крепежная пластина c должна так
прилегать к корпусу дверцы, чтобы
при закрытом положении дверцы
пластина находилась на одной линии
с внешней стенкой прибора.
Если это не так, то
^ вверните оба предварительно
смонтированных установочных
винта a с помощью ключа с шес-
тигранником настолько, чтобы
крепежная пластина c
образовывала нужный угол.
^ Затяните все 4 шурупа b до отка-
за.
