Изменение навески дверцы – Инструкция по эксплуатации Miele K 14827 SD ed
Страница 47

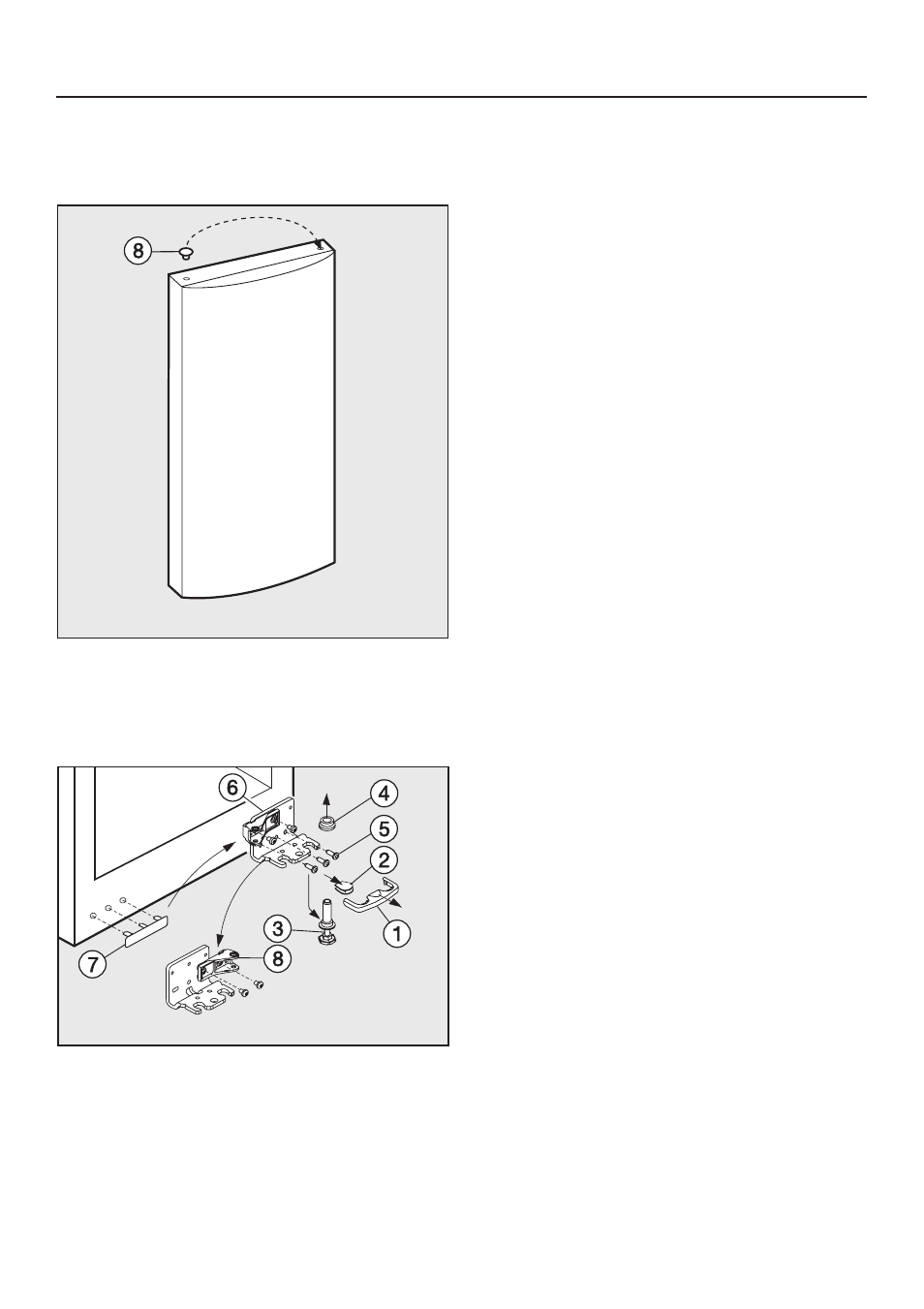

^ Установите деталь облицовки e
вместе с держателем f сбоку на
противоположной стороне.
^ Снимите заглушку h с подшипни-
ковой втулки в дверце и поставьте
заглушку на противоположную
сторону.
^ Снимите деталь облицовки a дви-
жением вперед.
^ Снимите облицовочную деталь b
внизу.
^ Полностью завинтите ножку на оси
подшипника c .
^ С помощью второго человека осто-
рожно наклоните прибор назад и
выньте ось подшипника c движе-
нием вниз.
^ При этом обратите внимание на
гильзу шарнира d.
^ Отвинтите шурупы e и снимите
кронштейн подшипника f .
^ Снимите деталь облицовки g и ус-
тановите ее на противоположную
сторону.
^ Привинтите кронштейн подшипника
f на противоположной стороне
двумя внешними шурупами.
Оставьте средний шуруп без ис-
пользования, только в этом случае
можно будет позднее выровнять
дверь прибора через внешние
продольные пазы!
^ Отвинтите деталь подшипника h
от кронштейна f, поверните ее на
180° и привинтите на противопо-
ложной стороне в отверстие для
крепления кронштейна.
^ Вставьте облицовочную деталь b
на противоположной стороне.
^ С помощью второго человека осто-
рожно наклоните прибор назад и
вставьте ось подшипника c снизу
в кронштейн подшипника f. При
этом насечка в кронштейне снизу
указывает вперед.
^ Наденьте гильзу шарнира d на ось
подшипника c.
^ Наденьте декоративную деталь a.
^ Наденьте дверцу сверху на ось
подшипника c.
Изменение навески дверцы
47
