Bosch Recording Station Appliance Подключения | ru 99
Bosch Sicherheitssysteme GmbH Руководство по установке программного обеспечения - | V1 | 2011.10
7.2 Подключение банкоматов (последовательное)
К Bosch Recording Station через процессор интерфейса могут быть подключены максимум
4 используемых клиентами банкомата или 3 используемых клиентами банкомата и 1
система контроля доступа.
Существуют следующие варианты подключения банкоматов:
Вариант 1:
Используемые клиентами банкоматы удалены от Bosch Recording Station на небольшое
расстояние. Bosch Recording Station и процессор интерфейса, а также процессор
интерфейса и банкомат могут быть соединены друг с другом так, чтобы расстояние в
каждом случае составляло менее 15 м.
Вариант решения:
банкомат подключается непосредственно к процессору интерфейса, подключение
выполняется в зависимости от типа банкомата. Расстояние между Bosch Recording Station
и процессором интерфейса, а также между процессором интерфейса и банкоматом
составляет макс. 15 м.

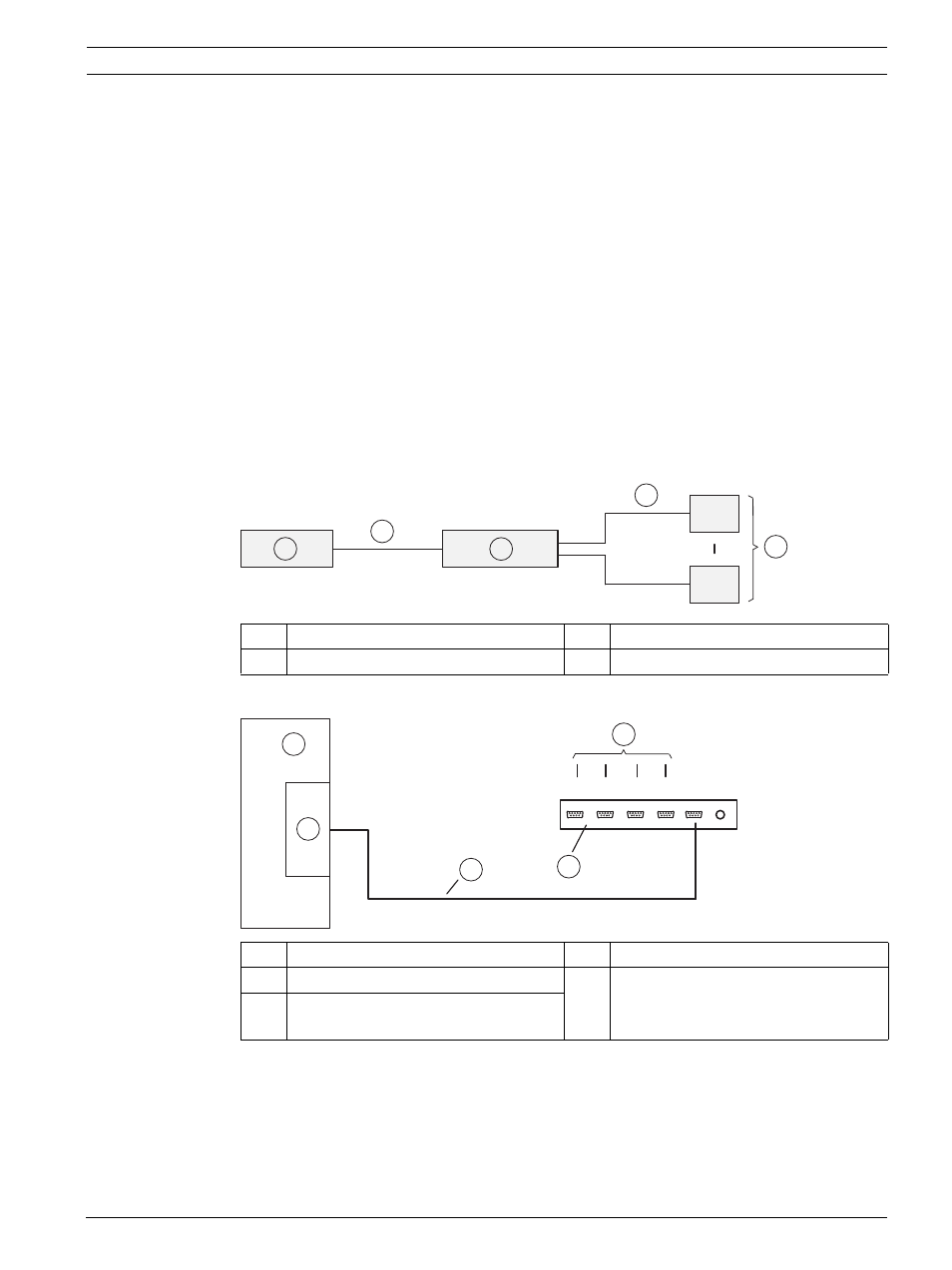

Принцип подключения:
Детальное подключение:
Вариант 2:
Используемые клиентами банкоматы удалены от Bosch Recording Station на значительное
расстояние. Bosch Recording Station и процессор интерфейса, а также процессор
интерфейса и банкомат не могут быть соединены друг с другом так, чтобы расстояние в
каждом случае составляло менее 15 м. Тем не менее банкоматы располагаются так, что их
1 Bosch Recording Station 3 Процессор интерфейса
2 макс. 15 м 4 Банкомат1 - Банкомат4
1 Bosch Recording Station 4 Процессор интерфейса
2 COM x 5 Банкомат1 - Банкомат4
3 Соединительный кабель 9-
контактный
1
2
3
2
4
E4 E3 PC E2 E1
5
3 4
1
2
