100 ru | Подключения
Bosch Recording Station Appliance
- | V1 | 2011.10
Руководство по установке программного обеспечения
Bosch Sicherheitssysteme GmbH
можно соединить с процессором интерфейса таким образом, чтобы расстояние между
процессором интерфейса и каждым отдельным банкоматом составляло менее 15 м.
Вариант решения:
банкомат подключается непосредственно к процессору интерфейса, подключение
выполняется в зависимости от типа банкомата. Для увеличения дальности требуются две
системы OVS между Bosch Recording Station и процессором интерфейса.

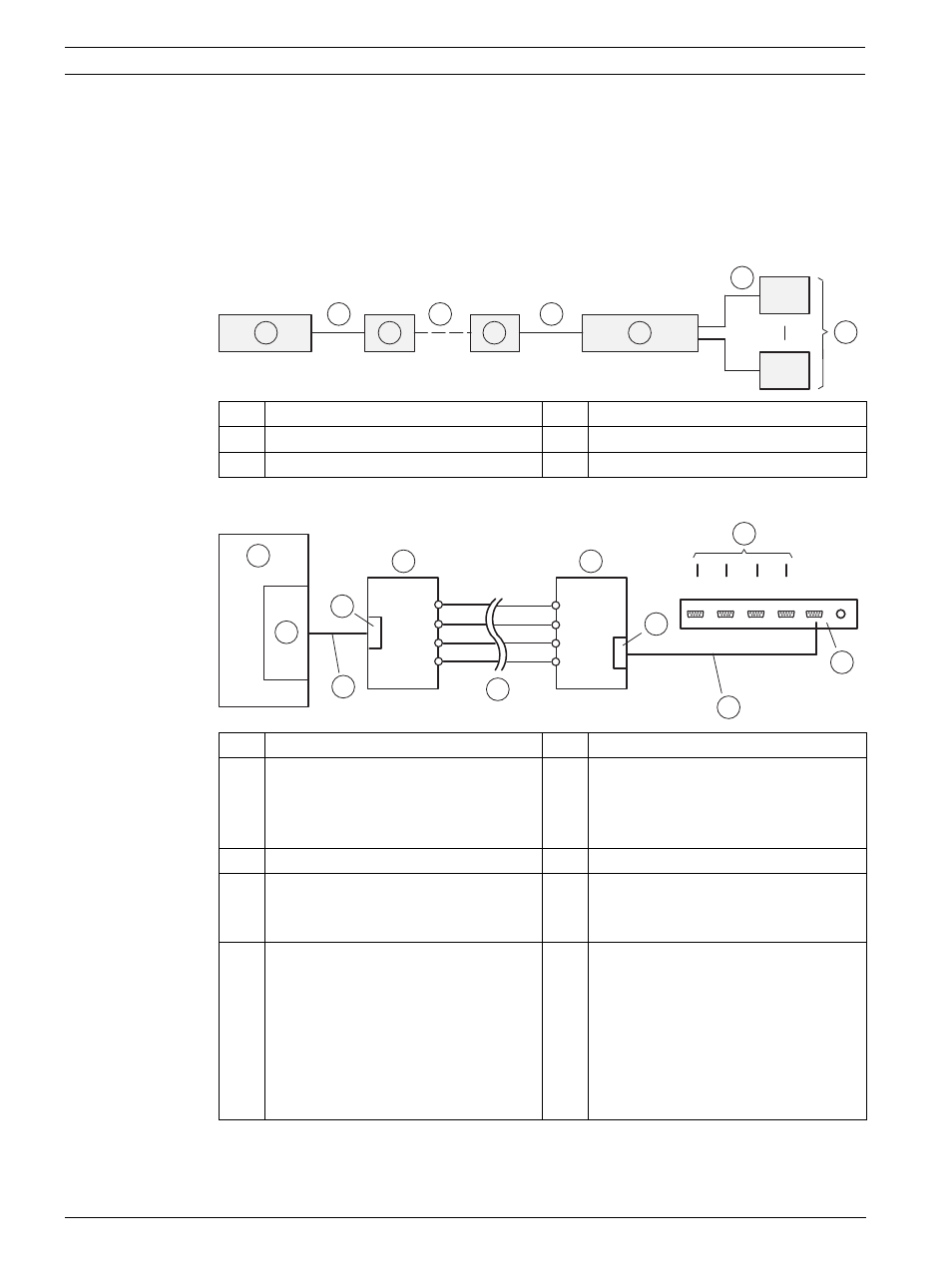

Принцип подключения:
Детальное подключение:
1
Bosch Recording Station
4
макс. 1000 м
2
макс. 15 м
5
Процессор интерфейса
3
OVS
6
Банкомат1 - Банкомат4
1
Bosch Recording Station
6
макс. 1000 м
2
COM x
7
OVS 2
BR1 и BR2: положение 2/3
ST3: Вывод 2 = приемный провод,
Вывод 3 = передающий провод
3
9 конт.
8
Процессор интерфейса
4
Соединительный кабель 9-
контактный, номер изделия
4.998.079.686 (соединение 1:1)
9
Для банкоматов 1-4
5
OVS 1
BR1 и BR2: положение 1/2
ST3: Вывод 2 = передающий провод,
Вывод 3 = приемный провод
(При перестановке перемычек BR1 и
BR2 в OVS существует риск
перепутать передающий и приемный
провод.)
1
5
2
3
4
2
2
3
6
V24
(ST3)
OPTO
1
5
9
6
OPTO
9
6
1
5
V24
(ST3)
E4
E3
PC
E2
E1
1
5
9
2
6
3
7
4
8
3
4
