Bosch Recording Station Appliance
Подключения | ru
109
Bosch Sicherheitssysteme GmbH
Руководство по установке программного обеспечения
- | V1 | 2011.10

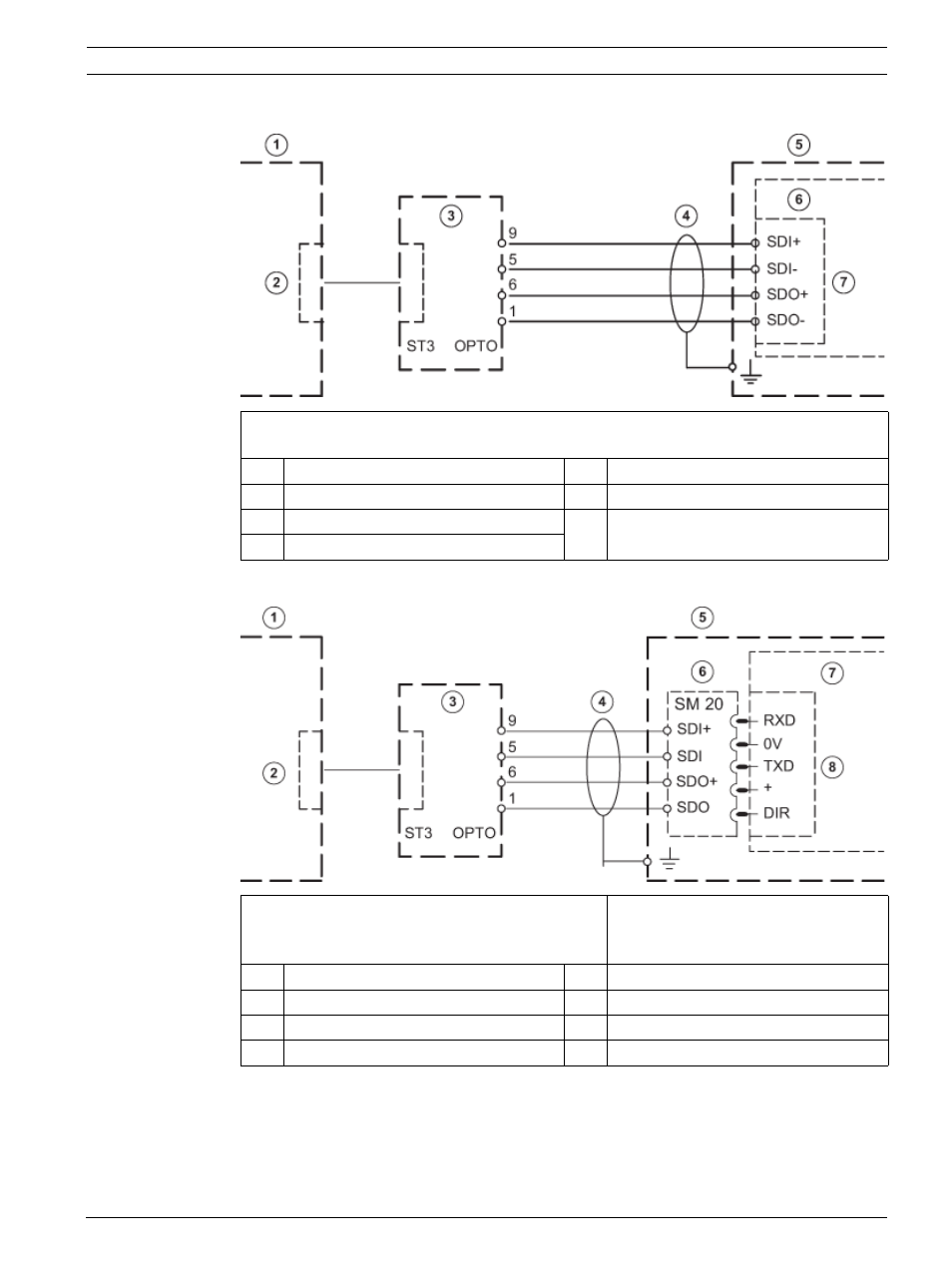

7.3.7
Подключение к UEZ 1000 (20 мA)
7.3.8
Подключение к UEZ 2000 (20 мA)
Подключать экранированную вспомогательную жилу только к UEZ 1000. Установочный
кабель J-Y (St) Y 2 x 2 x 0.6
1
Bosch Recording Station
5
UEZ 1000
2
COM x
6
AVK
3
OVS
7
20 мA-1 до 20 мA-3
4
Длина макс. 1000 м
Подключать экранированную вспомогательную
жилу только к UEZ 2000.
Установочный кабель J-Y (St) Y 2x2x0,6
COM 4 и COM 5 только с модулем
интерфейса SEMO1
1
Bosch Recording Station
5
UEZ 2000 LSN
2
COM x
6
SM 20
3
OVS 7
AVM
100
4
Длина макс. 1000 м
8
COM 1 - COM 5
