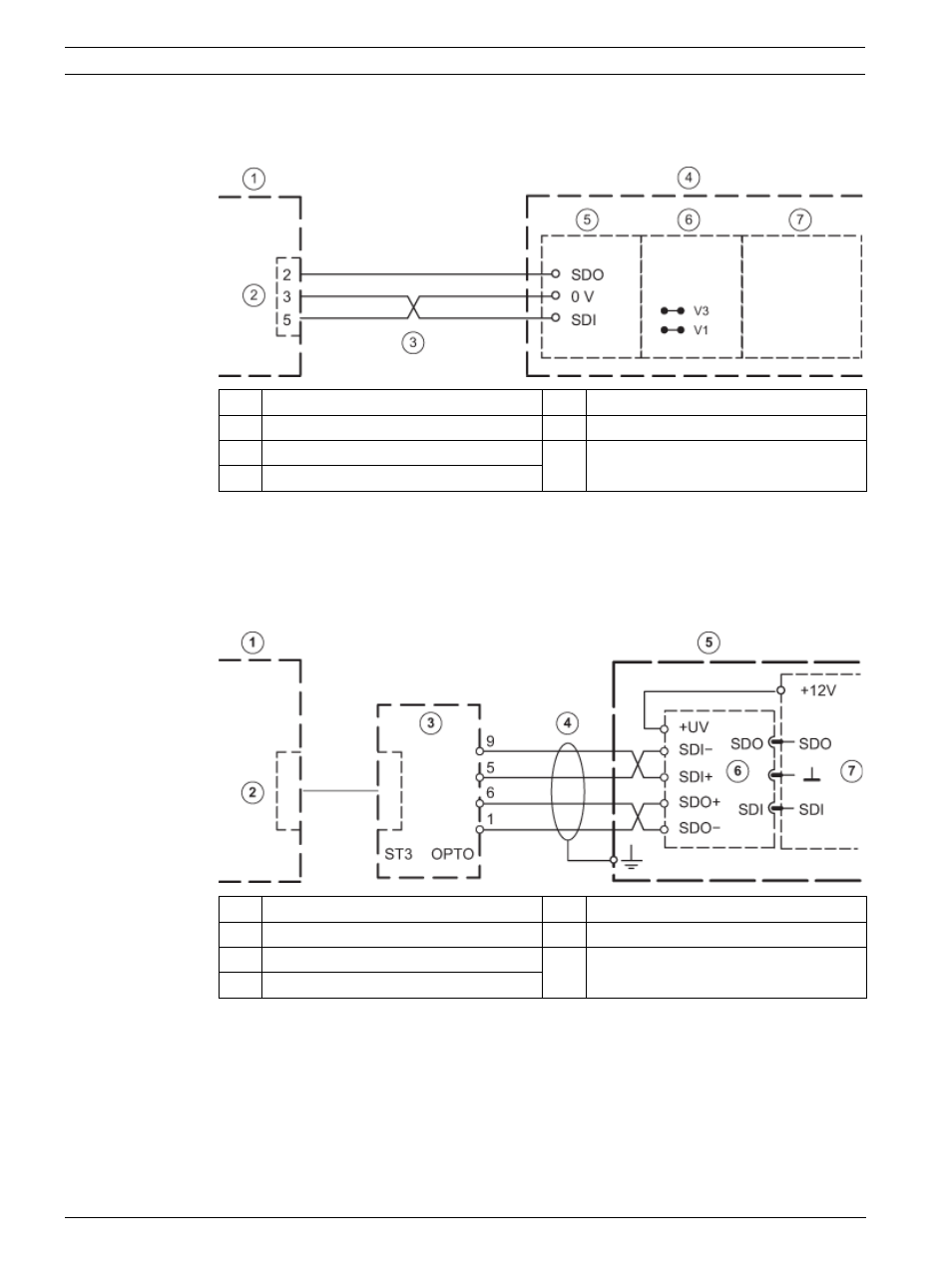

Подключение к NZ 1060
V.24-подключение к NZ 1060
Предпочтительно использовать интерфейсы от 6 до 9; в зависимости от проекта
возможно подключение к интерфейсам от 2 до 5.
Запрограммируйте соответствующий интерфейс на AUX (1200 бод), установите
соединения на SIE (V1, V3) для V.24-интерфейса.
20 мA-подключение к NZ 1060
Предпочтительно использовать интерфейсы от 6 до 9; в зависимости от проекта
возможно подключение к интерфейсам от 2 до 5. Запрограммируйте соответствующий
интерфейс на AUX (1200 бод), установите соединения на SIE (V2, V4) для 20 мA-
интерфейса.
1
Bosch Recording Station
5
ZAN
2
COM x
6
SIE
3
макс. 25 м
7
ZVE (SW-выводы: 18033.0 A6.2,
18033.2 A6.2, 18033.3 A6.2)
4
NZ 1060
1
Bosch Recording Station
5
NZ 1060
2
COM x
6
GOM
3
OVS
7
ZAN
4
Длина макс. 1000 м
