24 ru | Соединение Зарядное устройство
180110011Aa | V1.1 | 2011.05 Руководство по установке и эксплуатации Bosch Security Systems B.V.
6.3 Подключение резервного питания
Зарядное устройство имеет шесть контактных колодок для подключения системы
голосового и аварийного оповещения.
1. Подключите разъем +Load к положительному контакту компонентов системы.
2. Подключите разъем -Load к отрицательному контакту компонентов системы.
6.4 Подключение дополнительного питания
Зарядное устройство оснащено подключаемыми контактными колодками в евростиле для
выхода 24 В пост. тока (PLN-24CH12) или 48 В пост. тока (PRS-48CH12) источника
питания, например:
– Панели дистанционного управления
– Корректировка громкости и общее назначение
Вспомогательные выходные клеммы защищены от коротких замыканий с помощью
предохранителей (Faux1 – Faux3).
6.5 Подключение выходных контактов
Зарядное устройство имеет три отказоустойчивых выхода на задней панели для
дистанционного мониторинга. Каждый выход имеет три терминала: нормально закрытый
(НЗ), общий (C) и нормально открытый (НО).
Подключение осуществляется с помощью 9-контактной подключаемой винтовой клеммы.
См. раздел Таблица 6.2 для получения сведений о состоянии контактов. См. раздел 3.4.1
для получения сведений о светодиодных индикаторах состояния.

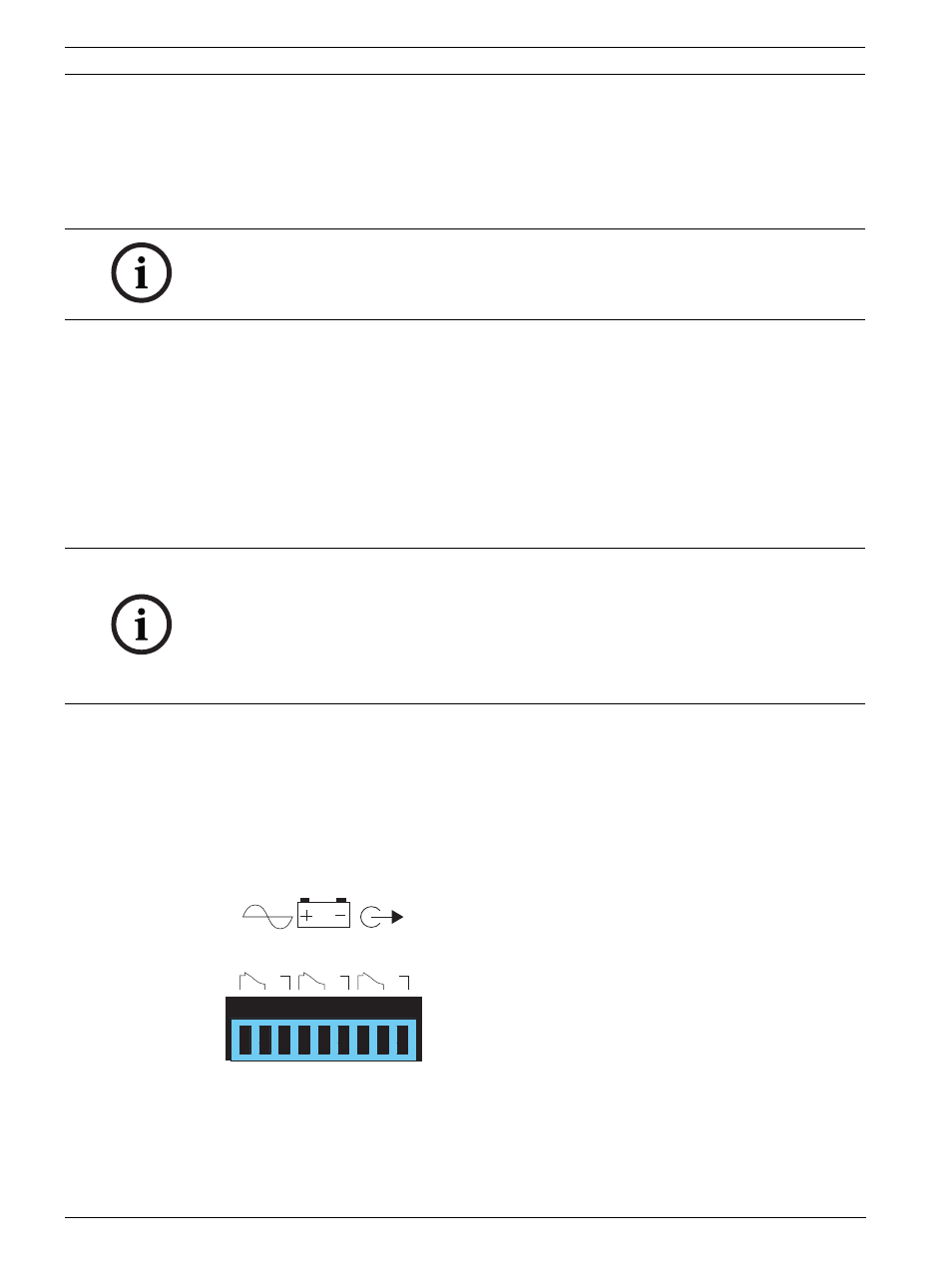

Рисунок 6.5 Выходные контакты
ЗАМЕЧАНИЕ!
Не используйте основные выходы для подключения панелей дистанционного управления
или реле коррекции громкости. Для этих целей используйте разъемы дополнительных
выходов. См. раздел 6.4 .
ЗАМЕЧАНИЕ!
Вспомогательные выходы предназначены для питания модулей системы голосового и
аварийного оповещения, которые не имеют собственного питания от сети. Ток,
получаемый от этих дополнительных выходов, следует вычесть из 12 А, которые
использует зарядное устройство для заряда батареи. Например, если общий
дополнительный ток составляет 3 А, зарядное устройство должно рассматриваться как 9-
амперное при расчете требований к системе резервного питания.
NC NC NC NO NO NO
A B C
