5
Установка
Прежде чем устанавливать зарядное устройство в 19-дюймовую стойку, следует
установить перемычки батареи.
5.1
Установка перемычек батареи
Зарядное устройство каждые 4 часа выполняет измерение сопротивления (Ri) батареи, в
том числе соединения и предохранитель, если общий выходной ток (сеть плюс
дополнительный) составляет
<12 A.
Для каждого типа зарядного устройства на дочерней плате расположена перемычка для
установки пороговых значений триггеров сопротивления и допустимого тока разряда.

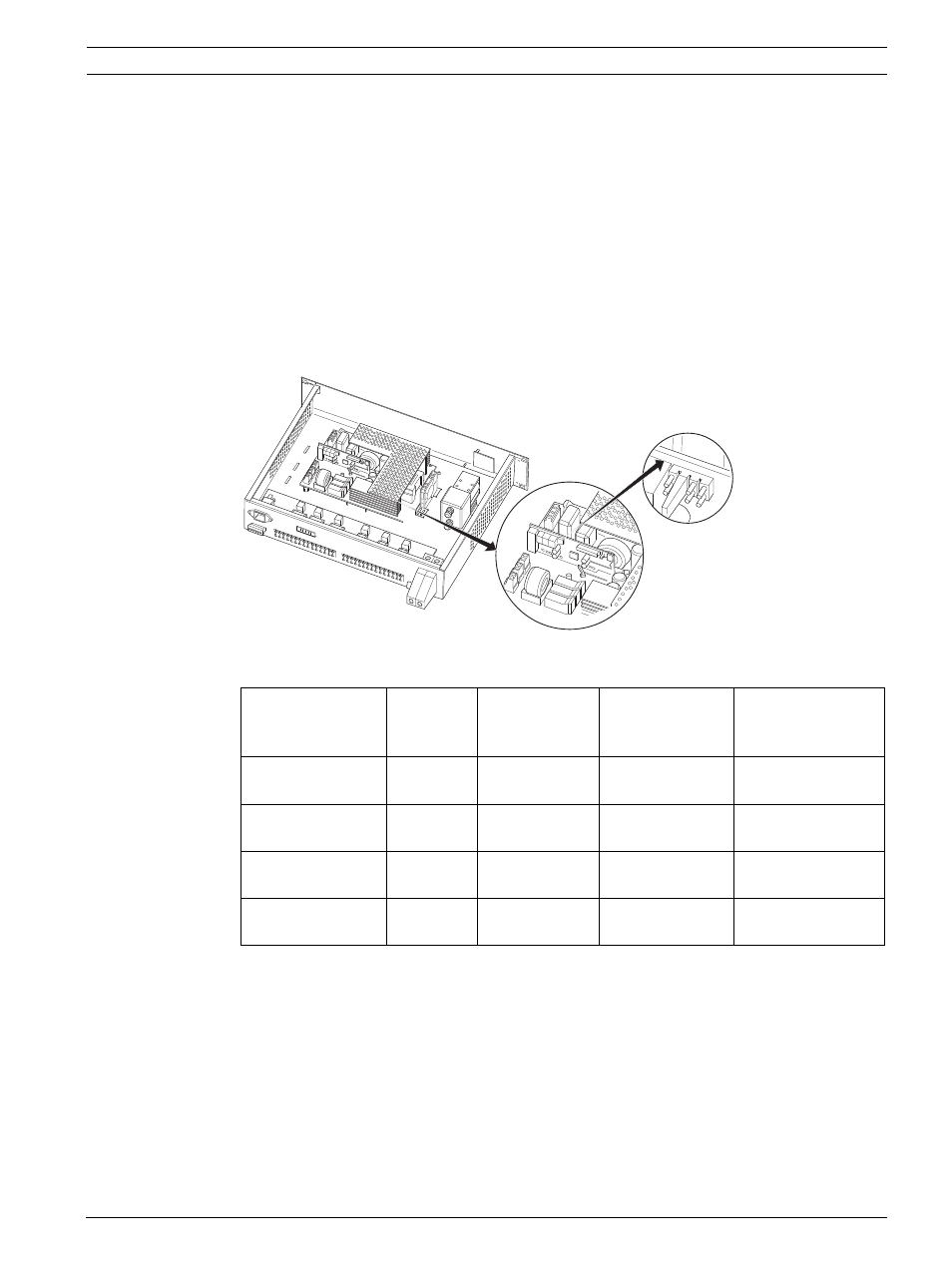

Рисунок 5.1
Местонахождение перемычки батареи в PLN-24CH12 (аналогичное расположение в PRS-
48CH12)
Перемычка установлена в положение "75", что соответствует стандартной заводской
установке. Любое другое положение перемычки соответствует значению "50".
При превышении пороговых значений Ri подается сигнал о неисправности батареи (см.
раздел 3.4.1 ), что означает, что зарядное устройство вместе с соответствующей батареей
не будет иметь необходимого запаса питания в случае сбоя сети.
Чтобы избежать инициирования этого сбоя, позаботьтесь о следующем.
–
Используйте только авторизированные батареи (см. Раздел 7 Конфигурация).
Расположение
перемычек
Напряжен
ие
Пороговое
значение (Ri)
Емкость батареи Максимально
допустимый ток
разряда
75 (заводская
установка)
24 В
пост.тока
13 мОм
±10%
от 86 до 225 Ач
150 А
48 В пост.
тока
26 мОм
±10%
от 86 до 225 Ач
150 А
50
24 В
пост.тока
20 мОм
±10%
от 65 до 225 Ач
100 А
48 В пост.
тока
40 мОм
±10%
от 65 до 225 Ач
100 А
100 75 50 25
