Зарядное устройство Соединение | ru 23
Bosch Security Systems B.V. Руководство по установке и эксплуатации 180110011Aa | V1.1 | 2011.05
6.1 Подключение батареи
Зарядное устройство имеет две винтовые клеммы для подключения батарей.
1. Убедитесь, что прерыватель предохранителя батареи (L) находится в выключенном
положении.
2. Подключите разъем +Batt к положительному контакту батареи.
3. Подключите разъем -Batt к отрицательному контакту батареи.

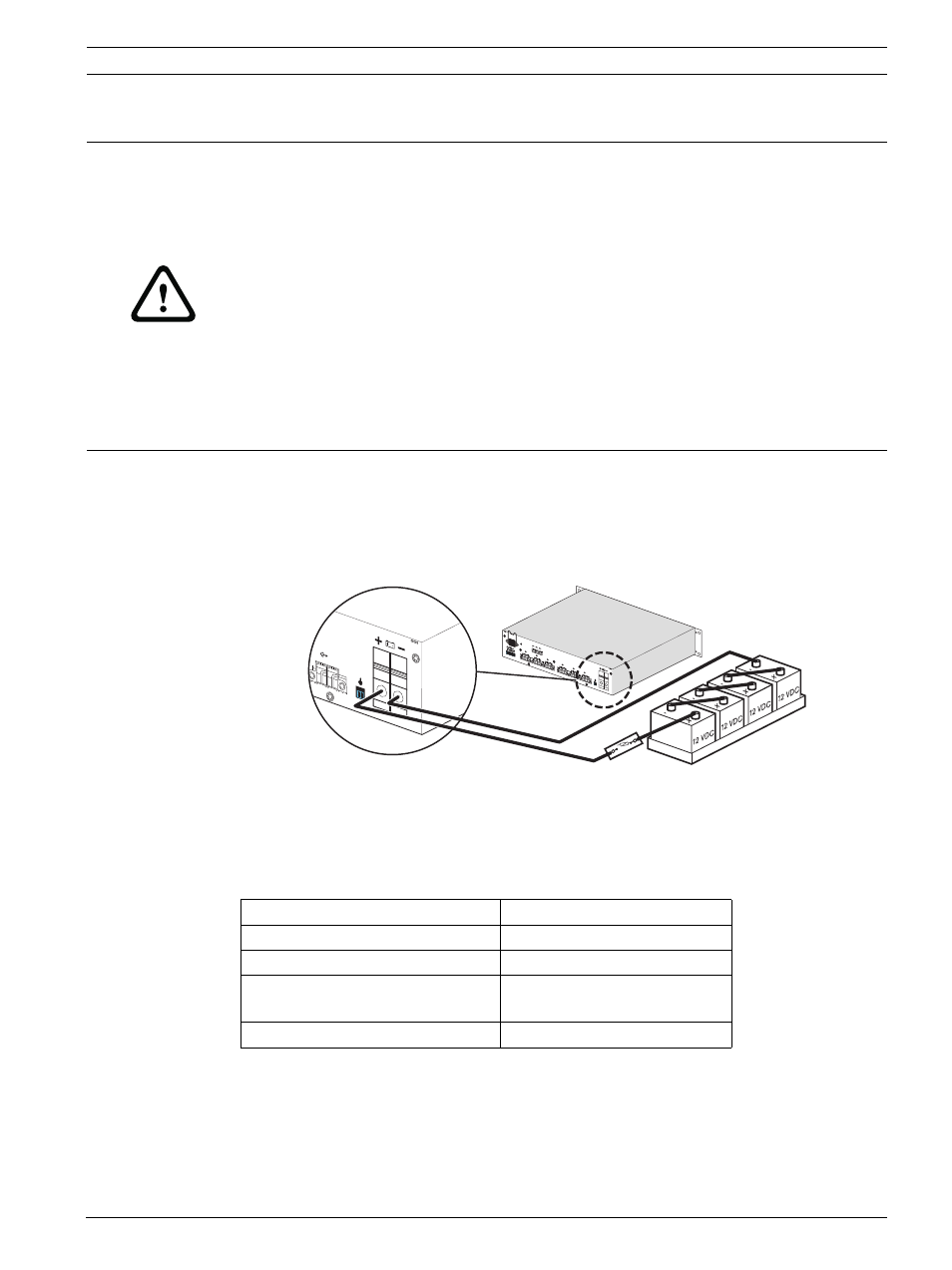

Рисунок 6.4 Подключите последовательно несколько батарей к зарядному устройству PLN-48CH12
(48 В пост. тока).
6.2 Технические характеристики подключений
Разъемы соответствуют следующим сечениям. См. раздел 3.4.2 .
ВНИМАНИЕ!
Для зарядного устройства PLN-24CH12 общая сумма батарей должна быть равна 24 В
пост. тока. Для зарядного устройства PRS-48CH12 общая сумма батарей должна быть
равна 48 В пост. тока.
При подключении нескольких батарей соблюдайте следующие правила.
– Используйте только батареи с одинаковым напряжением, емкостью, типом, торговой
маркой и сроком службы.
– Всегда подключайте батареи последовательно. Рисунок 6.4 отображает пример
подключения четырех аккумуляторных батарей 12 В пост. тока к зарядному
устройству PRS-48CH12.
– Всегда проверяйте соответствующие стандарты на предмет подключения нескольких
батарей.
– Всегда используйте прерыватель предохранителя батареи (L) как можно ближе к
батарее.
1
7 8 9
2
3
4
5
6
6
L
Вилка питания 2,5 мм²
Клемма подключения батареи 50 мм²
Основные выходы (F1 – F6) 16 мм²
Дополнительные выходы (Faux1 –
Faux3)
2,5 мм²
Контактные выходы 1,5 мм²
