ru | Обзор системы
Зарядное устройство
180110011Aa | V1.1 | 2011.05
Руководство по установке и эксплуатации
Bosch Security Systems B.V.
3.4.2
Разъемы на задней панели

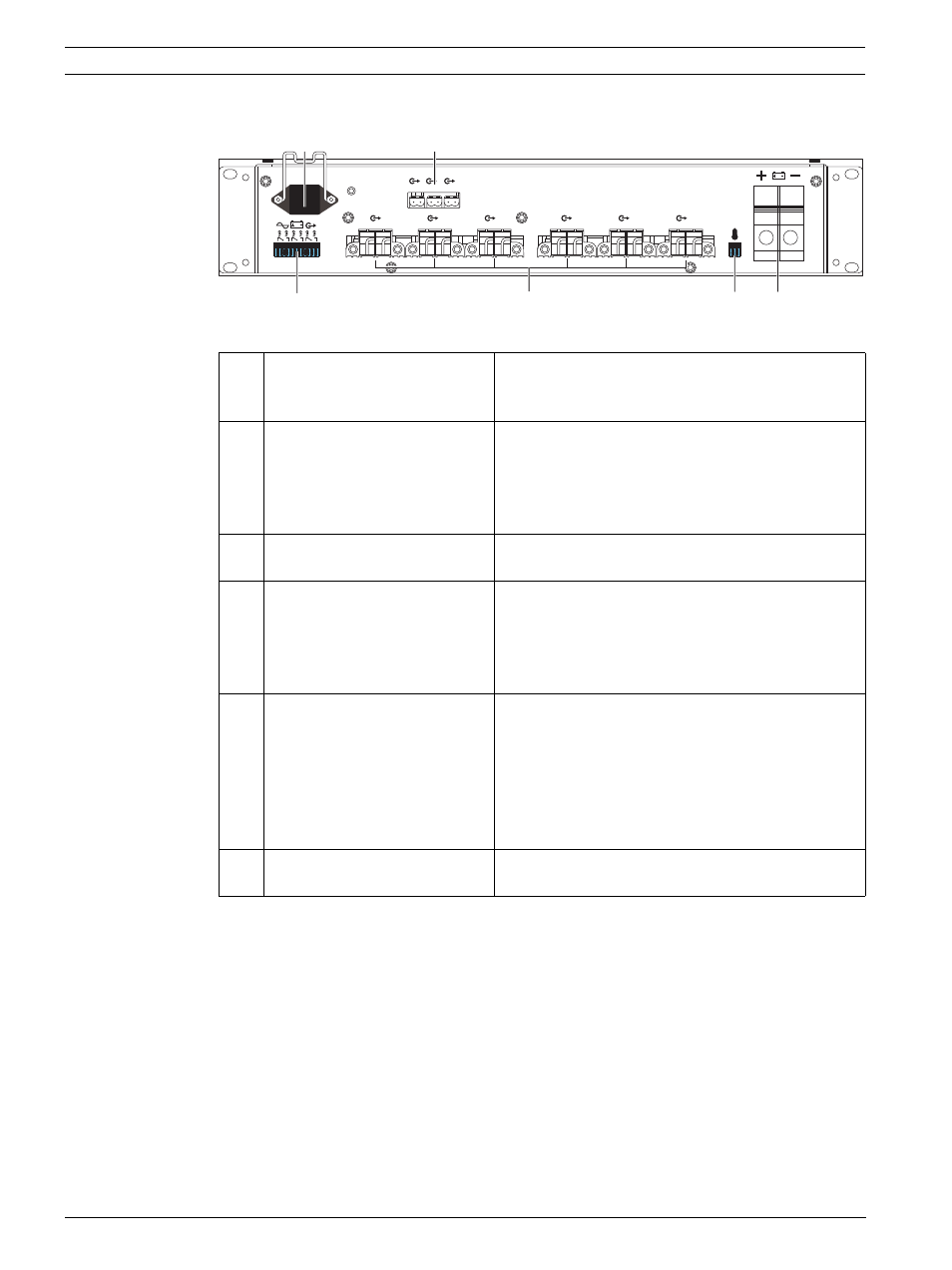

Рисунок 3.2
Зарядное устройство: вид сзади
A
Разъем питания от сети
Разъем для подключения зарядного устройства к
сети электропитания. Разъем имеет встроенный
фиксатор.
B
Клеммы дополнительных
выходов
Три клеммы для подключения дополнительных
выходов (5 А макс.) для питания модулей системы
голосового и аварийного оповещения, не
имеющих входов питания от сети. Выходы
защищены предохранителем (Faux1 – Faux3).
C
Разъем температурного
датчика
Разъем для подключения температурного датчика
(см. раздел 6.6 ).
D
Клеммы основных выходов
Шесть выходных клемм для подключения
контактов резервного питания оборудования
системы голосового и аварийного оповещения
(40 А макс.).
Выходы защищены предохранителем (F1 – F6).
E
Выходные контакты
Отказоустойчивый трехполюсный переключатель
SPDT с сухим контактом (C-НЗ-НО), 1 A при 24 В
пост. тока или 0,5 A при 120 В перем. тока:
- Состояние сети (5 секунд задержки после сбоя
сети)
- Состояние батареи
- Состояние напряжения на выходе
F
Клемма подключения батареи
Клемма для подключения выводов батареи (150 А
макс.).
1
7
8
9
2
3
4
5
6
A
B
E
D
C
F
