Панель индикации
Монтаж | ru
9
Bosch Sicherheitssysteme GmbH
Руководство по эксплуатации
F.01U.171.393 | 4.0 | 2011.02
7.
В некоторых случаях требуется снять перемычку BR1 на платах ATG (см.
Рисунок 4.5 (8)):
–
С одной платой ATG: никаких изменений не требуется.
–
С двумя платами ATG: снимите перемычку BR1 на первой плате ATG.
–
С тремя платами ATG: снимите перемычку BR1 на первой и второй платах ATG.
8.
Отсоедините кабель заземления (10) от задней стороны передней панели.

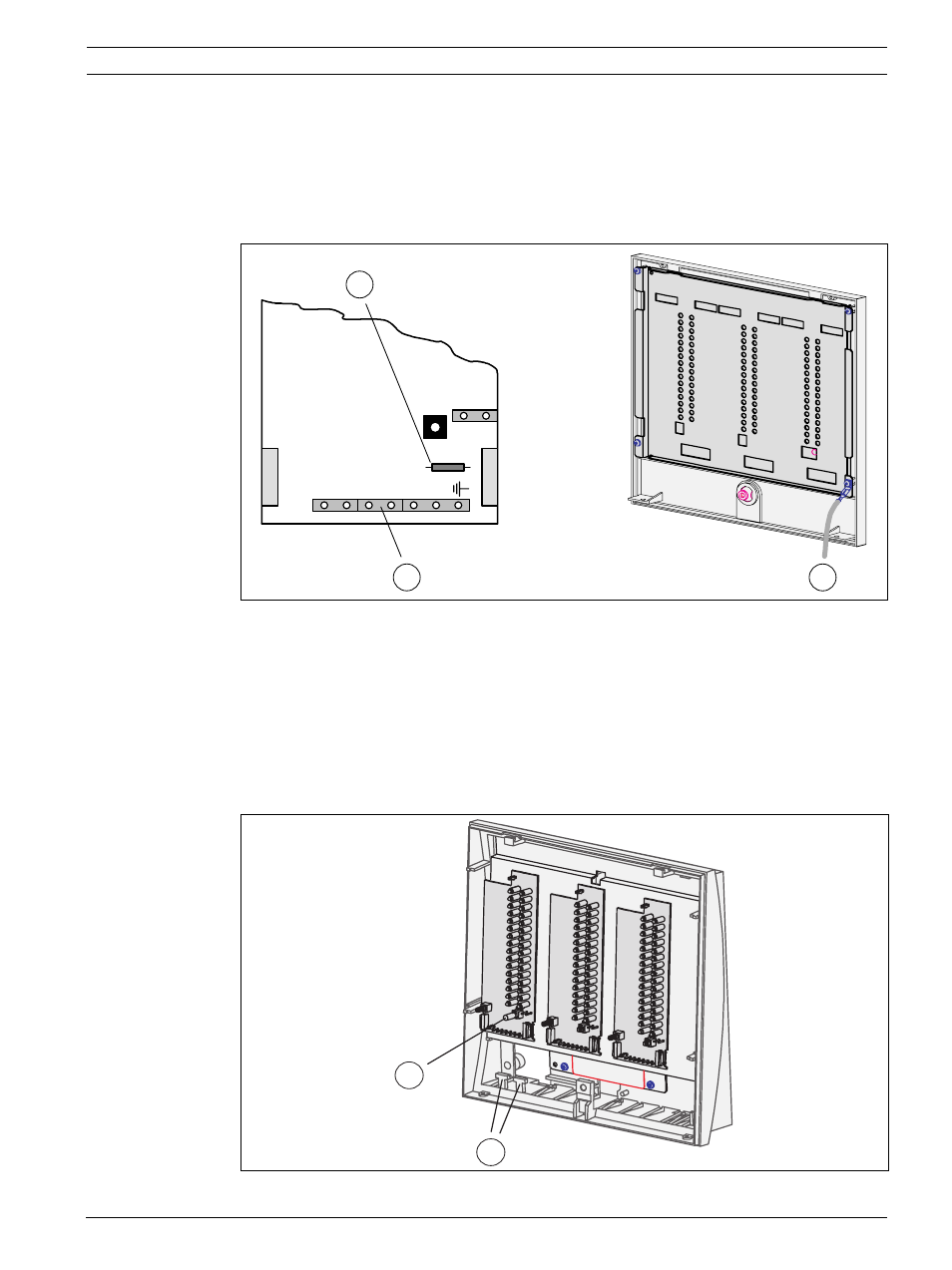

Рисунок 4.5 Перемычка BR1 и кабель заземления
9.
Зачистите кабель передачи данных и оставьте достаточный запас кабеля для
подключения. Припаяйте кабель передачи данных и заземления к контактам и
выполните подключение (9).
Подключите платы ATG при помощи плоского кабеля и кабеля с 2-контактным
разъемом (см.
Раздел 5 Подключение, Страница 11).
Рисунок 4.6 (12) показаны крепежные пластины для кабельных стяжек.
10. Разместите кнопку (входит в комплект принадлежностей) на переключателе левой
платы ATG (11).
Рисунок 4.6 Установка кнопки
U
+
V
0
1
A
U
S
2
A
U
S
BR1
ATG
2
E
T
A
1
E
T
A
10
9
8
12
11
