11. Маркировочные полоски для индикаторов можно самостоятельно напечатать на
лазерном принтере. DOT-файл шаблона (Print_BAT100LSN.dot) находится на компакт-
диске, прилагаемом к контроллеру панели MPC.
Вставьте распечатанные маркировочные полоски в гнезда на задней стороне
передней панели (см.
Рисунок 4.7 (13)).

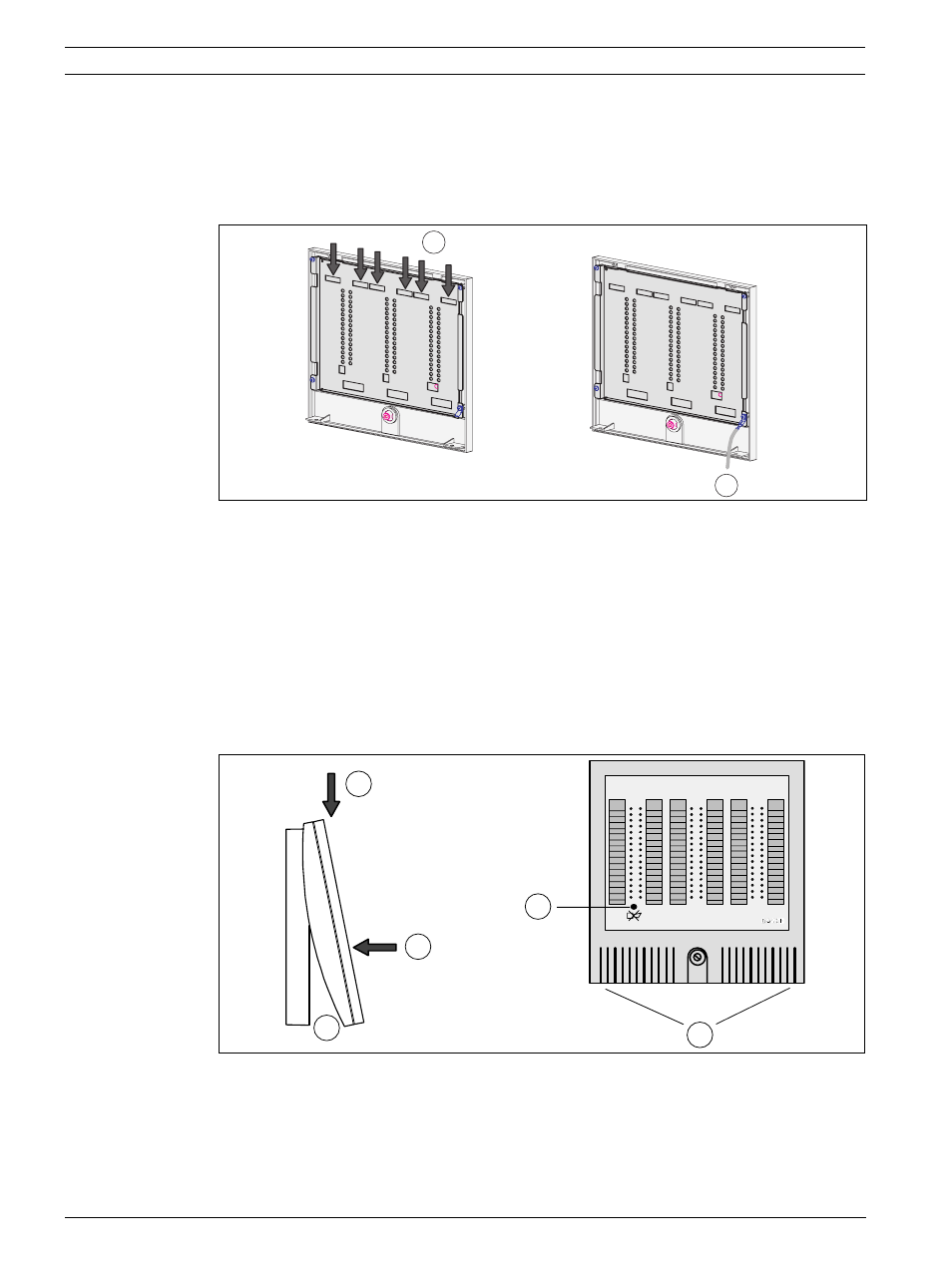

Рисунок 4.7 Вставка маркировочных полосок
12. Подайте питание с контрольной панели. Проверьте работоспособность панели
BAT 100 LSN.
13. Подсоедините кабель заземления к задней стороне передней панели (14).
14. Установка передней панели:
–
Возьмите и удерживайте переднюю панель за нижнюю часть на небольшом
расстоянии от нижней части корпуса (см.
Рисунок 4.8 (15)).
–
Установите панель по направлению сверху вниз (16).
–
Нажмите на переднюю панель в нижней части корпуса (17).
15. Фиксирование передней панели.
Закрутите предохранительные винты в нижней части корпуса (18).
Рисунок 4.8 Установка передней панели и тест индикаторов
16. Нажмите кнопку "LT" для выполнения теста индикаторов (19). Индикаторы должны
гореть, пока нажата кнопка.
Теперь панель BAT 100 LSN готова к работе.
