Панель индикации

Принцип действия | ru

5

Bosch Sicherheitssysteme GmbH

Руководство по эксплуатации

F.01U.171.393 | 4.0 | 2011.02

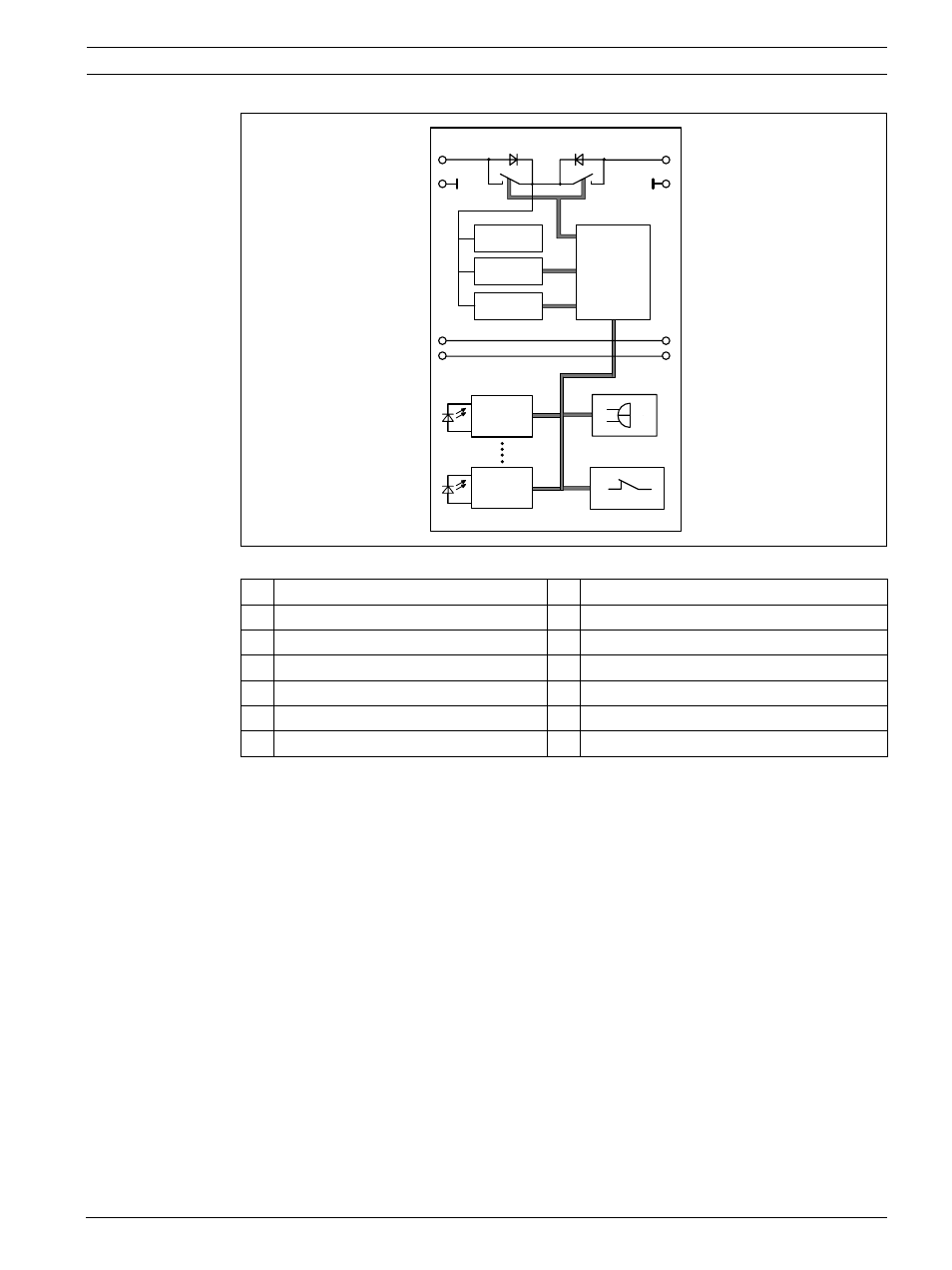

Рисунок 2.1 Описание функций модуля ATG 100 LSN

№ Описание

№ Описание

1

LSN вход

7

Микропроцессор

2

FET-переключатели

8

Выход 1

3

LSN выход

9

Выход 32

4

Блок питания

10 Зуммер

5

Получение данных

11 Контакт крышки

6

Передача данных

+U

0V

bLSN1

aLSN1

bLSN2

aLSN2

+U

0V

1

2

3

4
5

7

6

8

9

10

11
