Панель индикации Монтаж | ru 7
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации F.01U.171.393 | 4.0 | 2011.02
4 Монтаж

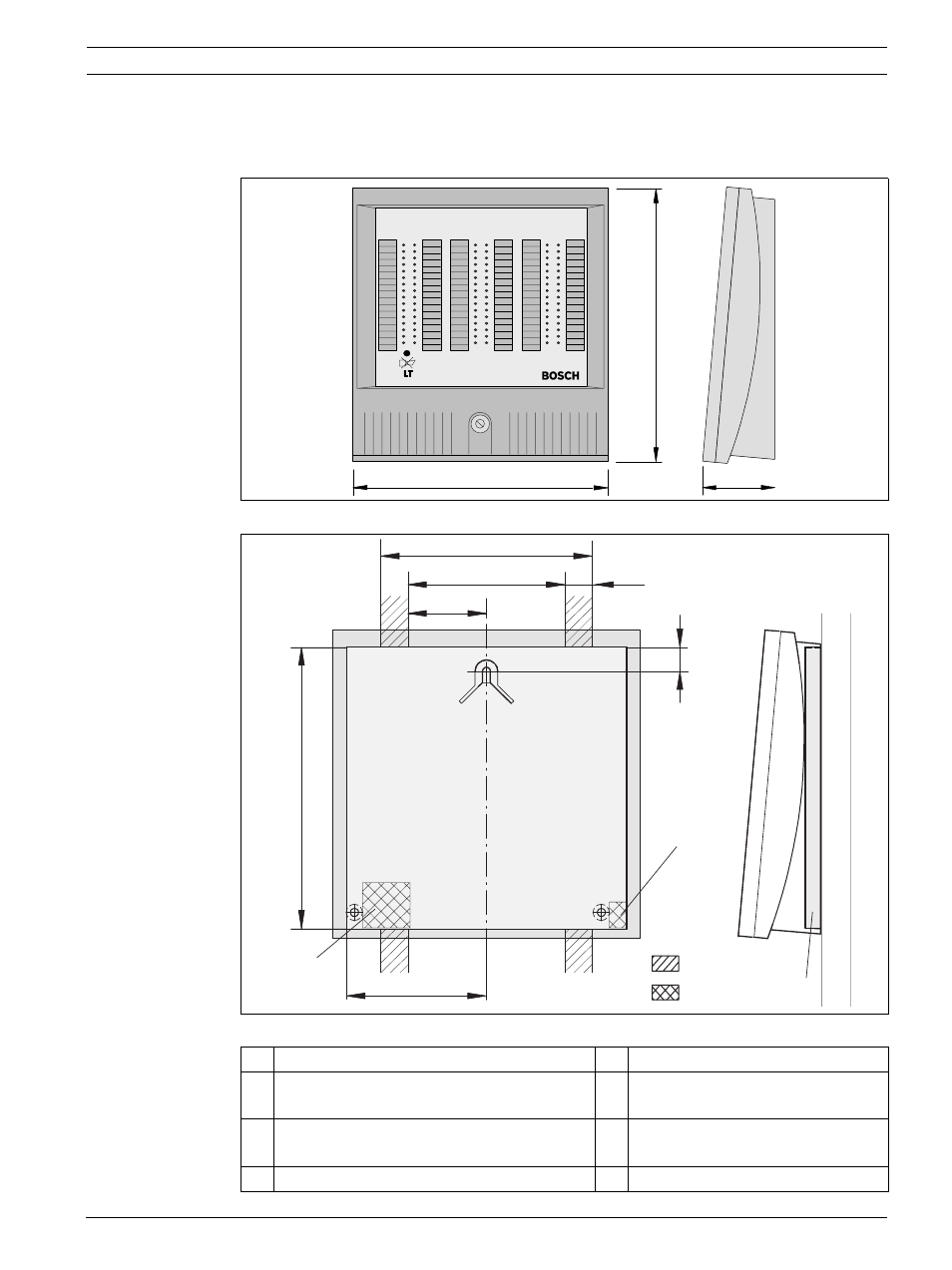

Габаритные размеры и прокладка кабеля
Рисунок 4.1 Габаритные размеры для установки
Рисунок 4.2 Прокладка кабеля
№ Описание № Описание
1 Кабельный ввод для линий передачи
данных
4 Ввод кабеля в устройство
2 Кабельный ввод для NYM 3x1.5 5 Свободное пространство глубиной
14,5 мм для укладки кабеля
3 Открытая прокладка кабеля
270 mm
270 mm
75 mm
248 mm
186 mm
138 mm
69 mm
24 mm
123 mm
21 mm
3
4 5
2
1
