Подключение триггера тревожного сигнала
Монитор оснащен тревожным вводом триггера, который расположен в правой части
задней панели, а также кабелем тревожного реле. Эти компоненты позволяют подключить
к устройству (например, камере или дверям) реле сигнализации. Два микропроволочных
вывода кабеля реле сигнализации могут быть подключены к выходным релейным
разъемам устройства. Другой конец кабеля может быть подключен к разъему входа
триггера на задней панели монитора.
На следующем рисунке изображена типичная конфигурация реле сигнализации:

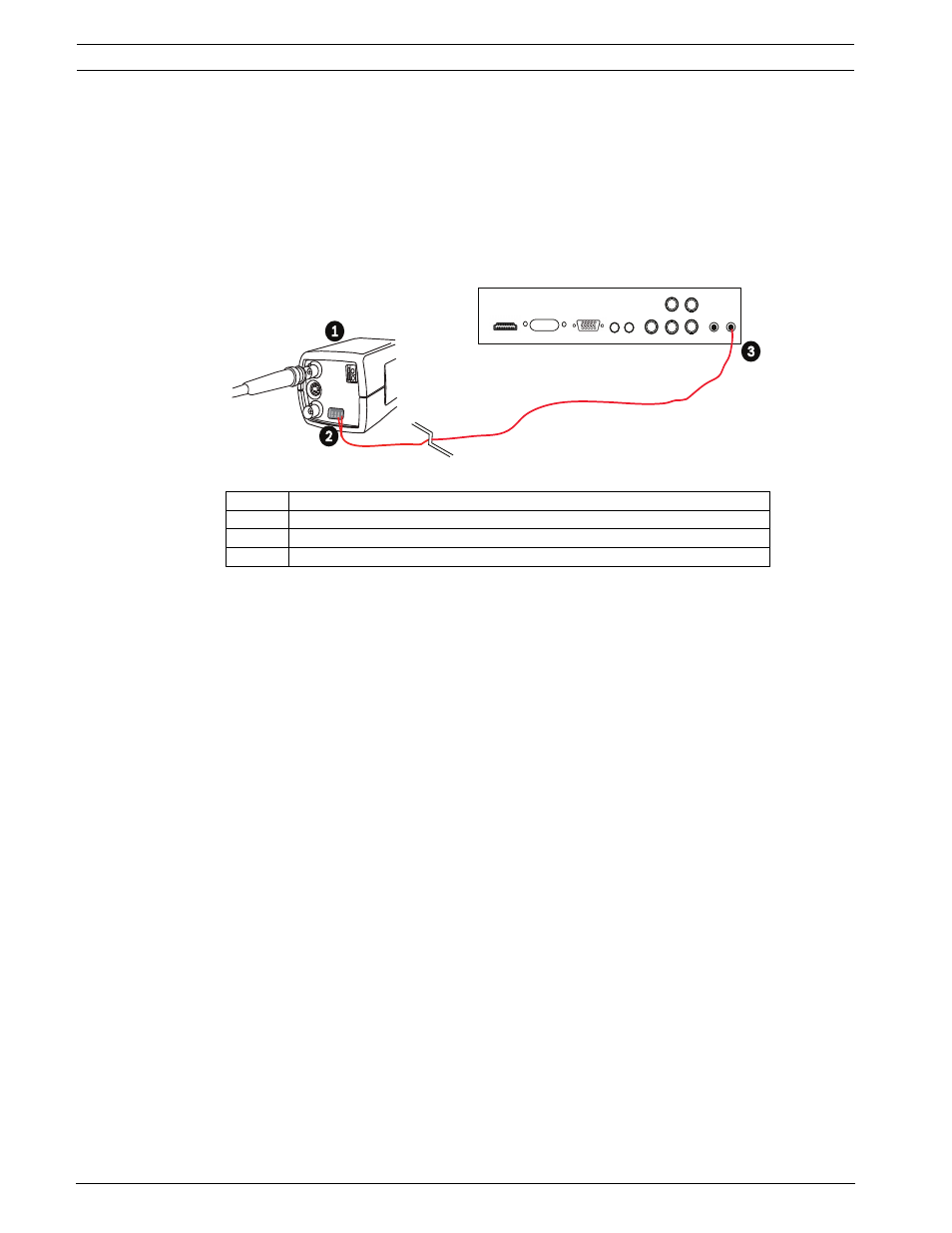

Рисунок 4.6 Реле сигнализации с подключением камеры к монитору
В приведенном выше примере микропроволочные релейные выходы сигнализации
подключены к релейным выходам три и четыре камеры Dinion. Кабель прокладывается к
задней панели монитора UML, а провод подключается ко входу триггера. См.
Раздел 5.7.1 Настройка входов реле сигнализации, Страница 28 для получения сведений о
настройке подтверждения тревог.
Пример: типичная конфигурация триггера тревожного сигнала
В этом случае камера Dinion используется для обнаружения движения. Когда камера
обнаруживает движение, она отправляет тревожный сигнал на монитор UML. Монитор
переключается на воспроизведение изображения с камеры Dinion и включает зуммер.
1.
Коаксиальный кабель должен быть проложен от видеовыхода Dinion ко входу AV1
монитора UML.
2.
Для камеры Dinion должны быть установлены следующие параметры:
–
VMD: OSD
–
Область 1:
–
Active: On
3.
Подключите один микропроволочный вывод к третьему релейному выходу на задней
панели камеры Dinion, а другой микропроволочный вывод подключите к четвертому
релейному выходу.
4.
Подключите другой конец кабеля входа триггера к разъему входа триггера на задней
панели монитора.
5.
Включите монитор в розетку и нажмите кнопку Power.
6.
На мониторе перейдите к меню Триггер.
a.
Нажмите кнопку Menu.
b.
Нажмите кнопку со стрелкой вниз, чтобы перейти к меню Настройка.
c.
Нажмите кнопку со стрелкой вправо, чтобы перейти к меню Настройка.
d.
Нажмите кнопку со стрелкой вниз, пока не будет подсвечен пункт Триггер, затем
нажмите кнопку со стрелкой вправо.
№
Описание
1
Камера Dinion
2
Микропроволочные выводы, подключенные к выходам реле 3 и 4
3
Задняя панель UML
VIDEO
SVHS
SYNC
DC 12V
AC 24V
ALARM
