16
ru | Установка монитора
Высокопроизводительные
жидкокристаллические мониторы
F.01U.133.328 | 3.0 | 2009.05
Инструкция по установке
Bosch Security Systems, Inc.
4.2.2
Установка на стену
Квадратные монтажные отверстия (100 мм [3,9"]) совместимы с фиксированным
настенным кронштейном Bosch UMM-LW-20B или поворотно-наклонным кронштейном
UMM-LW-30B.

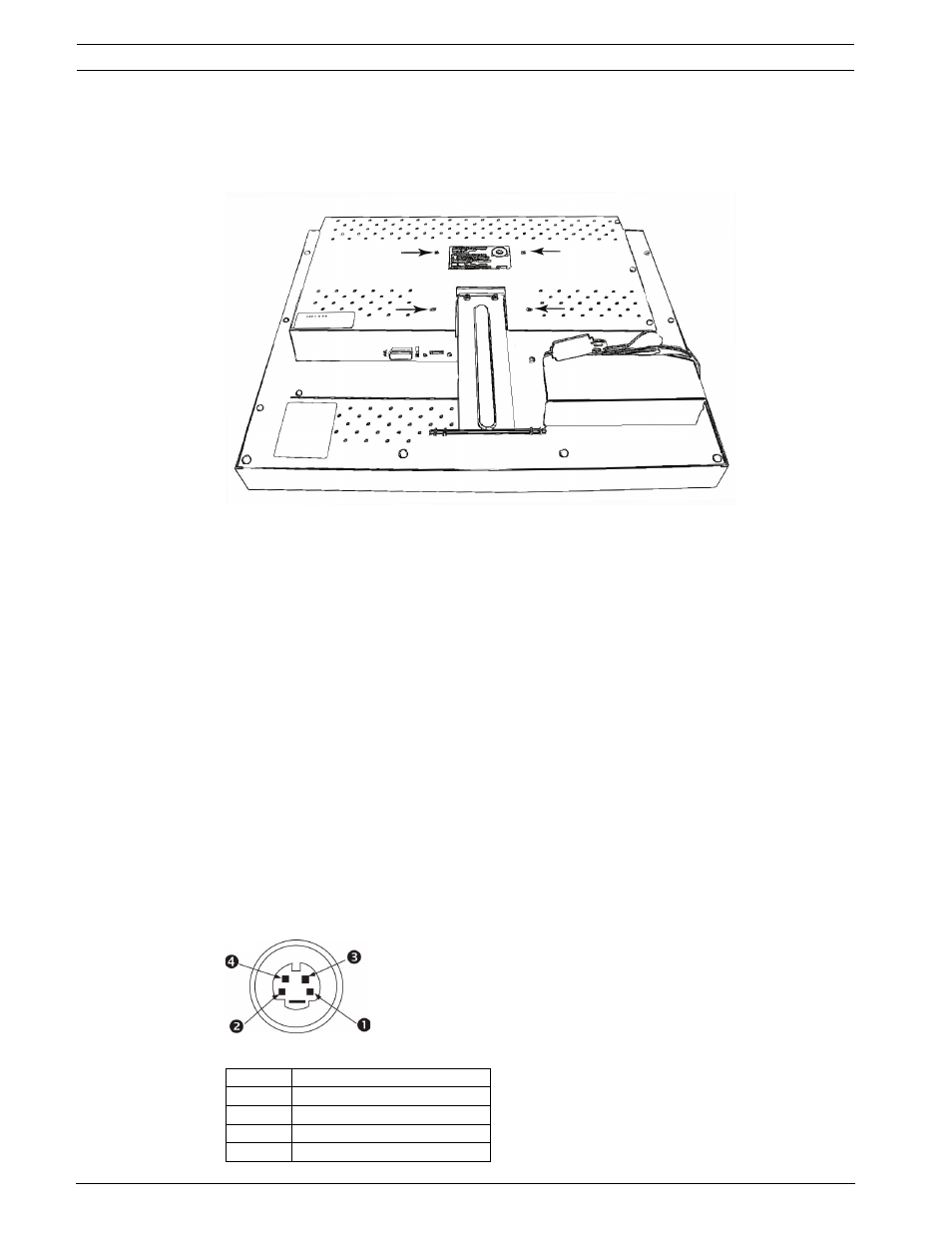

Рисунок 4.1 Установка устройства
4.3
Подключение композитного видеосигнала к монитору
На боковой панели монитора имеются два (2) разъема BNC для входа композитного
видеосигнала и два (2) разъема BNC для выхода композитного видеосигнала (см.
Рисунок 2.3).
Примечание: все видеовходы представляют собой активные проходные входы. Импеданс
автоматически устанавливается в 75 Ом входным сигналом на входном разъеме при
работе в режиме единственного подключения (см. Рисунок 4.7). Если кабель подключен
также к выходному разъему, видеосигнал может быть передан на другой монитор,
подключенный через пассивный проходной вход. Таким образом можно подключить до
трех (3) мониторов (см. Рисунок 4.8).
Примечание: для выбора между AV1 и AV2 нажмите кнопку Input (см. Рисунок 2.1, пункт
1или Рисунок 2.2, пункт 1), расположенную на передней панели монитора.
4.4
Подключение к монитору сигнала Y/C (S-Video)
Имеется один (1) разъем типа мини-DIN для входа сигнала Y/C (S-Video) (см. Рисунок 4.2)
на боковой панели.
Примечание: входы Y и C имеют оконечное сопротивление 75 ??.
Рисунок 4.2 Назначение контактов Y/C
№
Ввод
1
GND
2
GND
3
Вход или выход Y-сигнала
4
Вход или выход C-сигнала
