4.5
Подключение к монитору аудиосигнала
Имеется два (2) комплекта монофонических аудиоразъемов для аудиовходов,
расположенных на боковой панели.
–
Все аудиовходы представляют собой активные проходные входы.
–
Аудио 1 связан с Видео 1 или Y/C, Аудио 2 связан с Видео 2.
4.5.1
Подключение аудиосигнала ПК
На задней нижней панели расположены стереофонические аудиовход и аудиовыход ПК.
Подключайте разъем для наушников 1/8" ко входу Audio IN.
4.6
Подключение к монитору сигнала ПК
Имеется три способа подключения сигнала ПК к монитору: HDMI, DVI и VGA.
4.6.1
HDMI
Монитор можно подключить ко входу HDMI (мультимедиа высокой четкости),
подсоединив кабель HDMI (не входит в комплект).

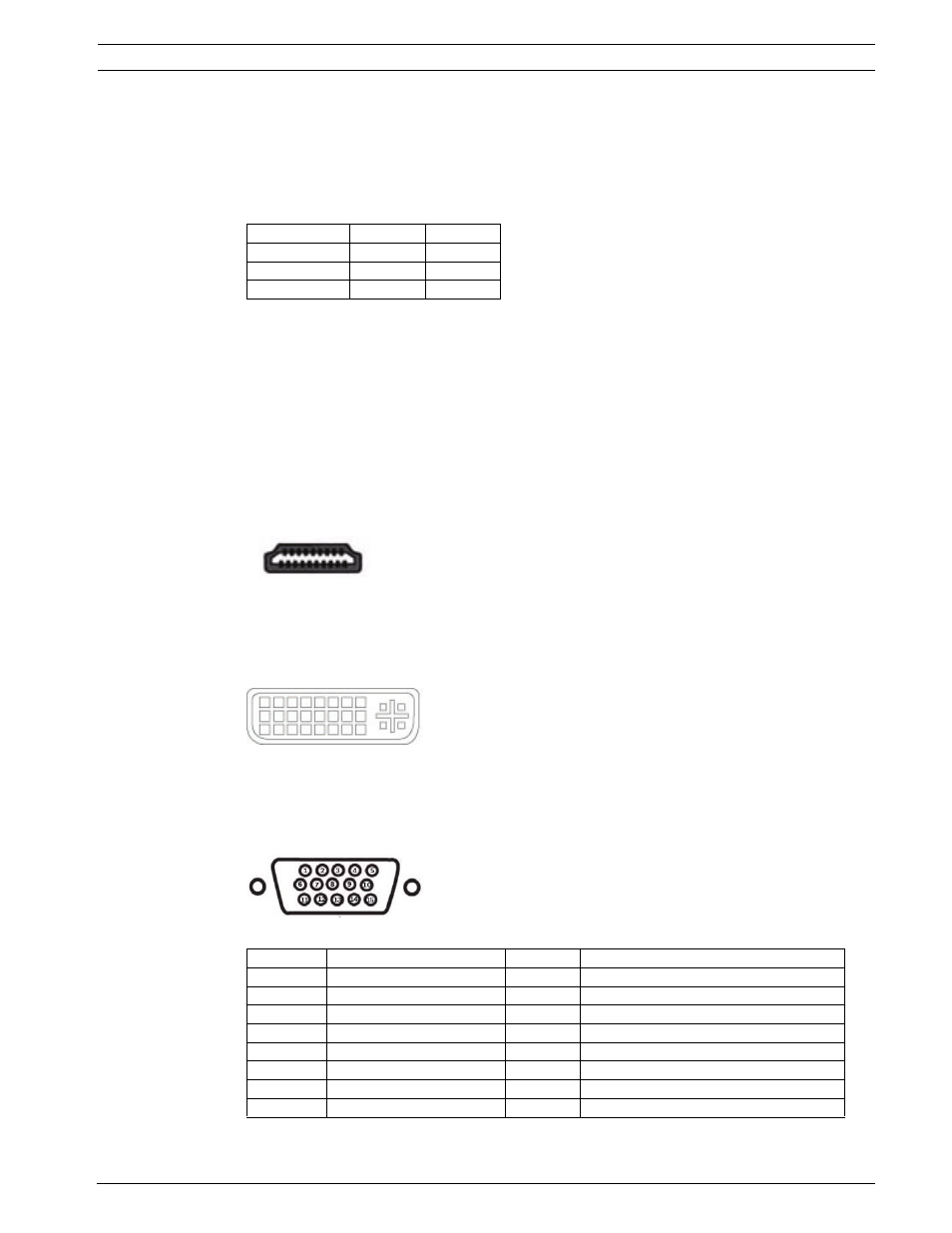

Рисунок 4.3 Вход HDMI
4.6.2
DVI
Монитор можно подсоединить при помощи входящего в комплект кабеля DVI-D,
подключив его к цифровому сигналу DVI-D.
Рисунок 4.4 Вход DVI
4.6.3
VGA
Монитор может быть подключен посредством подключения аналогового сигнала VGA при
помощи входящего в комплект кабеля (D-SUB - D-SUB).
Рисунок 4.5 Вход VGA
Ввод
Аудио 1
Аудио 2
Видео 1
X
Видео 2
X
S-video
X
Контакт
Описание
Контакт
Описание
1
Видео красный
9
N/A
2
Видео зеленый
10
Обнаружение сигнального кабеля
3
Видео синий
11
Заземление
4
Заземление
12
SDA (для DDC)
5
Заземление
13
Г. синхр. или Г.+В. синхр.
6
Заземление красный
14
В. синхр.
7
Заземление зеленый
15
SCL (для DDC)
8
Заземление синий
