10
ru | Распаковка
Высокопроизводительные
жидкокристаллические мониторы
F.01U.133.328 | 3.0 | 2009.05
Инструкция по установке
Bosch Security Systems, Inc.

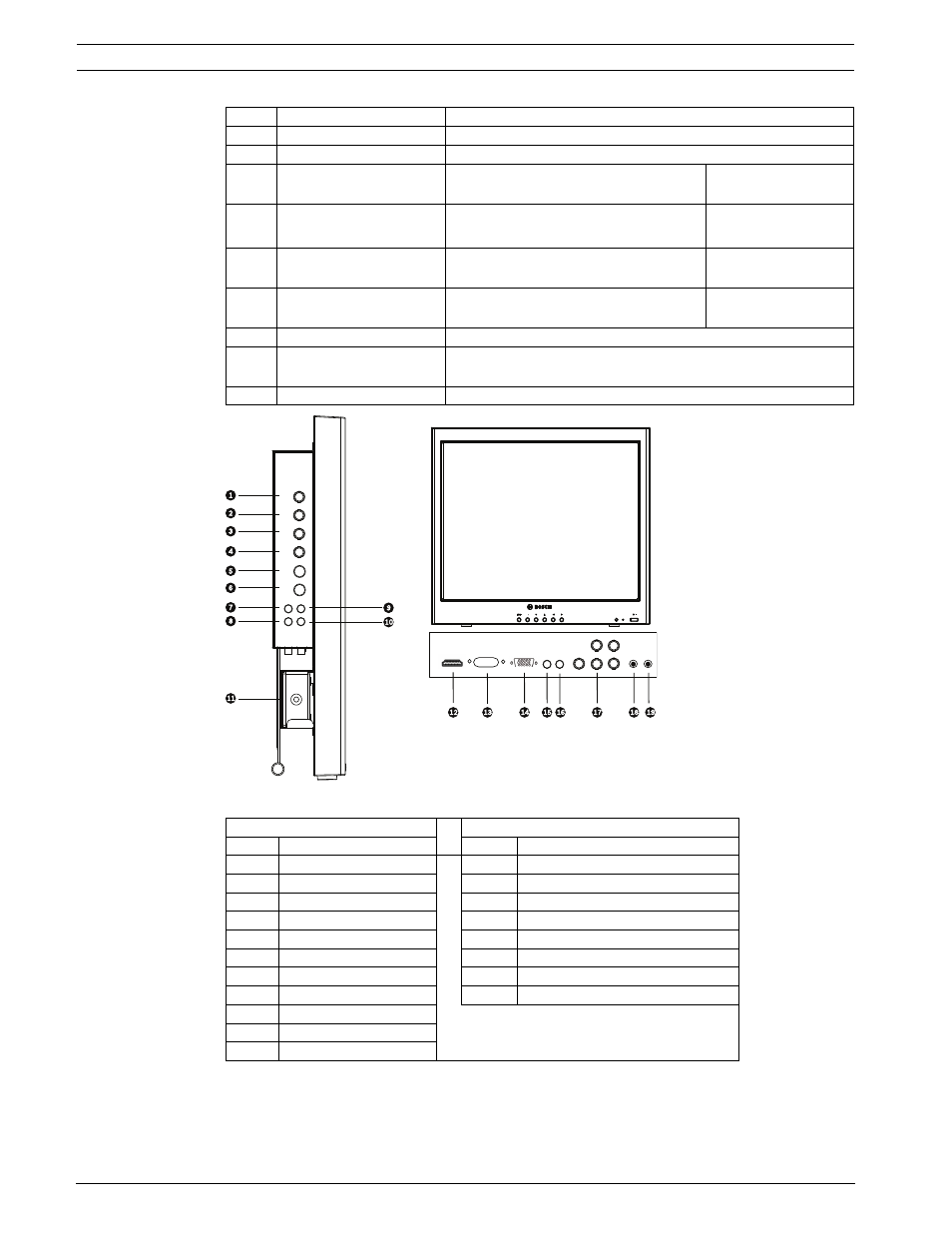

Рисунок 2.3 Боковая и нижняя панели
№
Кнопка
Описание
1
Кнопка Input
Выбор отображаемого сигнала
2
Кнопка Menu
Вход в экранное меню
3
Настройка значения в экранном меню
Прокрутка вверх в
экранном меню
4
Настройка значения в экранном меню или
автоматическая регулировка в режиме ПК
Прокрутка вниз в
экранном меню
5
Уменьшение значения в экранном меню
Прокрутка влево в
экранном меню
6
Увеличение значения в экранном меню
Прокрутка вправо в
экранном меню
7
Инфракрасный сенсор
Сенсор пульта дистанционного управления
8
Светодиодный индикатор
Питание включено (зеленый)
Питание выключено, режим ожидания (красный)
9
Кнопка Power
Питание монитора (Вкл., Выкл.)
Боковая панель
Нижняя панель
№
Разъем
№
Разъем
1
VIDEO 1 (AV1) IN
12
HDMI IN
2
VIDEO 1 (AV1) OUT
13
DVI IN
3
VIDEO 2 (AV2) IN
14
D-SUB IN
4
VIDEO 2 (AV2) OUT
15
ПК-стерео IN
5
S-VIDEO (Y/C) IN
16
Аудио OUT
6
S-VIDEO (Y/C) OUT
17
Компонентный Y, Pb, Pr и звук L, R
7
Аудио IN (AV1, S-Video)
18
DC 12 V IN
8
Аудио OUT (AV1, S-Video)
19
Вход триггера
9
Аудио IN (AV2)
10
Аудио OUT (AV2)
11
Адаптер 12 В
