6 ru | Обзор системы Неадресные автоматические извещатели
F.01U.002.707 | 8.0 | 2011.10 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
2 Обзор системы
2.1 Конструкция извещателя
2.2 Функциональное описание сенсорной технологии
2.2.1 Оптический сенсор (дымовой извещатель)
В работе оптического сенсора применяется принцип измерения рассеянного света.
Светодиод посылает свет в измерительную камеру (см. Рисунок 2.1, пункт 1); этот свет
поглощается лабиринтной структурой. В случае пожара в измерительную камеру
проникает дым. Свет рассеивается частицами дыма и попадает на фотодиоды, которые
преобразуют количество света в пропорциональный электрический сигнал.
2.2.2 Тепловой сенсор (тепловой извещатель)
Термистор (см. Рисунок 2.1, пункт 2) в цепочке сопротивлений используется в качестве
теплового датчика; аналогово-цифровой преобразователь измеряет зависящее от
температуры напряжение в определенные интервалы времени.
В зависимости от заданного класса извещателя температурный сенсор переключается в
состояние тревоги, если максимальная температура превышает 54 °C (тепловой
максимальный) или если температура возрастает на определенное значение за
определенный период времени (тепловой дифференциальный).
2.2.3 Химический сенсор (газовый)
1 Дымовая измерительная камера с
оптическим сенсором

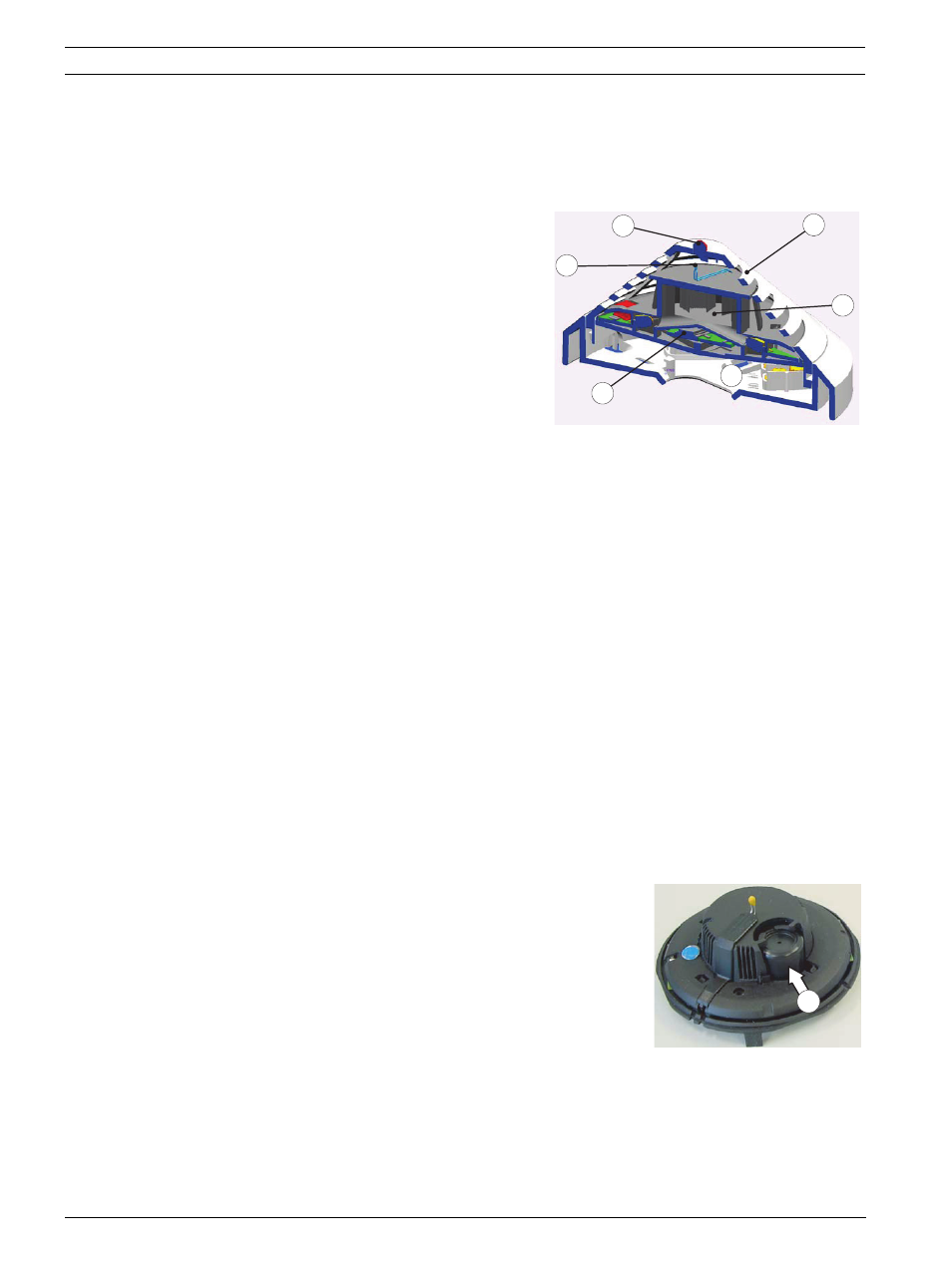

Рисунок 2.1 Конструкция извещателя
2 Тепловой сенсор
3 Химический сенсор (невиден на
поперечном сечении)
4 Светодиодный индикатор
5 Плата электроники
6 Основание MS 400 / MS 400 B
6
4
5
2
1
3
Газовый датчик (см. Рисунок 2.1 и Рисунок 2.2, пункт 3) в
основном обнаруживает образующийся при горении
угарный газ (CO), а также водород (H) и моноксид азота
(NO).
Принцип измерения основан на окислении электрода под
влиянием угарного газа и измерении получаемого при
этом тока. Значение сигнала сенсора пропорционально
концентрации газа.
Газовый датчик предоставляет дополнительную
информацию для надежного подавления ложных
переменных.
Рисунок 2.2 Химический
сенсор
3
