Все выпускаемые в настоящее время пожарные извещатели Bosch оснащены внутренним
резистором, позволяющим ограничить потребление тока.
5.7.2 Выносное устройство оптической сигнализации MPA
Замечания по установке
–
Установка непосредственно на потолок или на стену.
– Для поверхностного подвода кабеля выломайте предусмотренные вводы (X) на
стенке корпуса.
– При прокладке кабелей через кабельный канал в задней части проденьте кабель
через отверстие в центре основания.

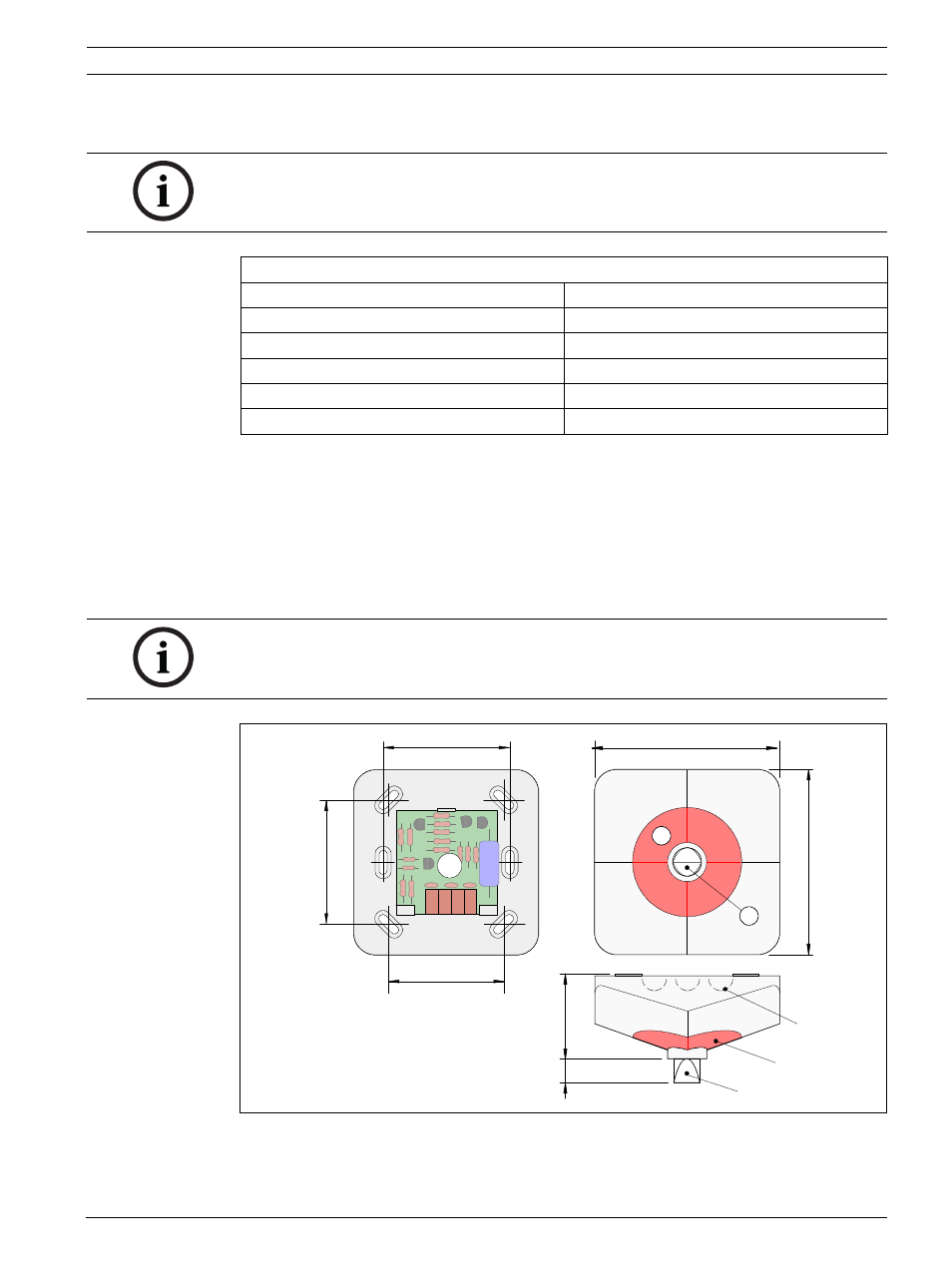

Рисунок 5.2 Установка MPA
Подключение MPA
MPA подключается к зажимам Wago 1-4.
ЗАМЕЧАНИЕ!
Длина кабеля между извещателем и FAA-420-RI не должна превышать 3 м при
использовании неэкранированного кабеля.
Технические характеристики FAA-420-RI
Рабочее напряжение
от 5 В до 30 В постоянного тока
Макс. потребление тока 20 мА
Вид индикации 2 светодиода
Допустимый сортамент провода 0,6 - 2,0 мм
Размеры 79 x 79 x 31 мм
Вес прибл. 45 г
ЗАМЕЧАНИЕ!
Плоская сторона призмы (Y) должна быть направлена в сторону наблюдателя.
1 2 3 4
85
39
11
85
A
Y
60
55
55
Y
A
X
