20 ru | Дополнительное оборудование Неадресные автоматические извещатели
F.01U.002.707 | 8.0 | 2011.10 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
Подключение: вставьте в зажим изолированный провод (не оплетку)
Отключение: выньте провод из зажима при помощи возвратно-поступательных движений.
К каждому устройству MPA можно подключить до четырех извещателей.
Три входа (клеммы 2 - 4) допускают подключение в разные типы шлейфов.
Подключение зависит от используемой технологии
Технология
шлейфа Пожарная панель Используемые
клеммы
Неадресная BZ 1060, 1 + 2
Неадресная FPA-5000, UEZ 1000, UGM 2020, FP 102/104/106 1 + 3
Адресная LSN FPA-5000, BZ 500 LSN, UEZ 1000, UEZ 2000 LSN,
UGM 2020
1 + 4

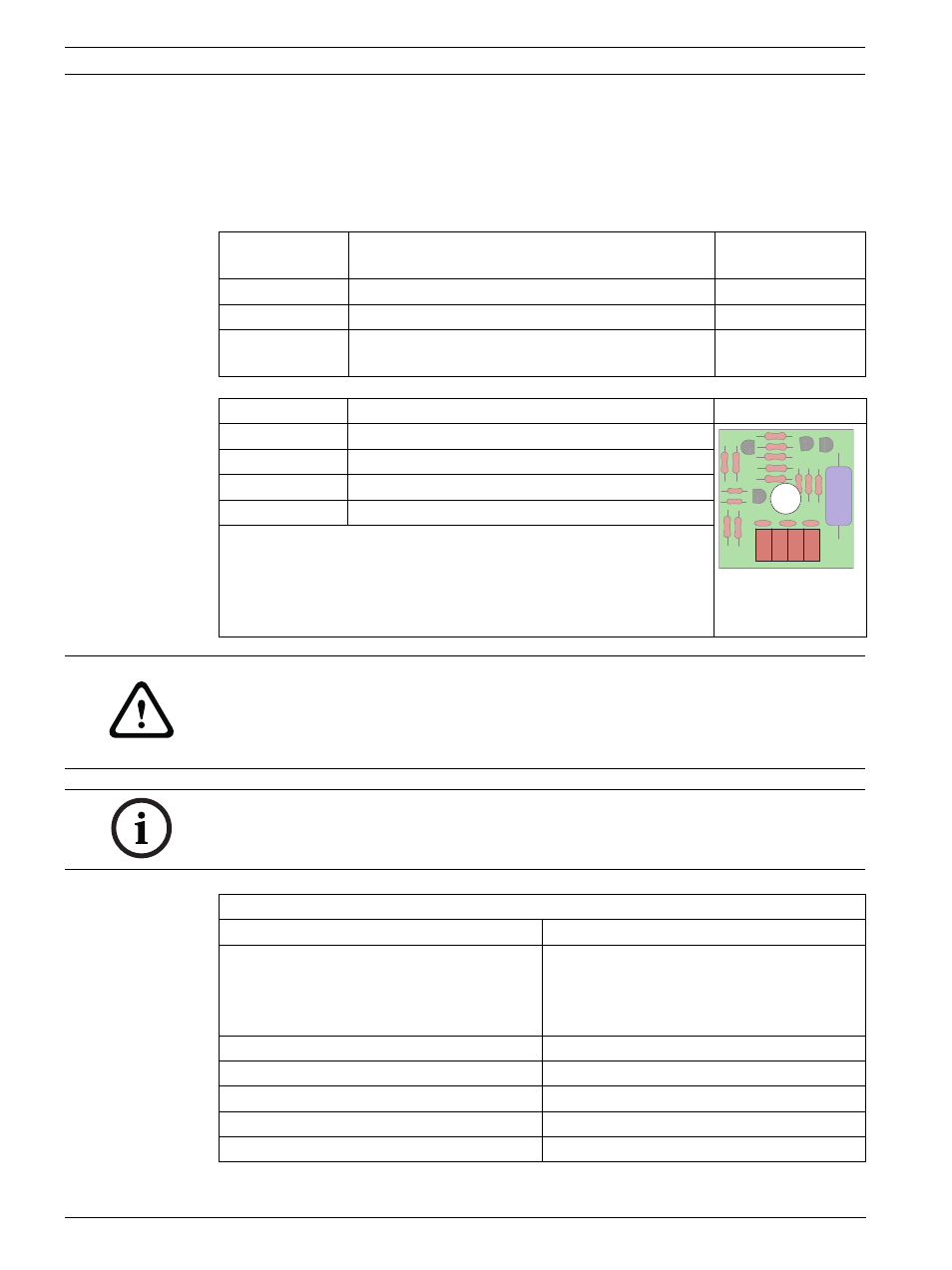

Клемма Подключение
1 Земля
2 Мигающий вход (светодиод мигает)
3 Статичный вход (светодиод горит непрерывно)
4 Статичный вход (светодиод горит непрерывно)
Подсоединение к клемме 4 только через предварительный
резистор, в противном случае светодиод может быть поврежден.
Все выпускаемые в настоящее время пожарные извещатели Bosch
оснащены внутренним резистором, позволяющим ограничить
потребление тока.
1 2 3 4
ВНИМАНИЕ!
Если потребление тока подключенного извещателя превышает 20 мА, это может привести
к неправильной работе или повреждению выносного устройства оптической
сигнализации MPA Следует ограничить максимальное потребление тока извещателя до 20
мА, чтобы избежать повреждения MPA.
ЗАМЕЧАНИЕ!
Длина кабеля между извещателем и MPA не должна превышать 3 м при подключении с
помощью неэкранированного кабеля.
Технические характеристики MPA
Рабочее напряжение
от 9 В до 30 В постоянного тока
Макс. потребление тока
– Клемма 2
– Клемма 3
– Клемма 4
– прибл. 2 мА
– ограничение до 13 мА
– максимальный предел 20 мА
Вид индикации 1 светодиодный индикатор
Допустимый диаметр провода от 0,6 мм до 0,8 мм
Размеры 79 x 79 x 31 мм
Вес прибл. 65 г
Номер сертификата VdS G 294 052
