14
ru | Установка
Неадресные автоматические извещатели
F.01U.002.707 | 8.0 | 2011.10
Руководство по эксплуатации
Bosch Sicherheitssysteme GmbH
4.4
Основание извещателя со встроенной сиреной
Основания извещателей со встроенной сиреной выпускаются в четырех вариантах и
используются в тех случаях, когда непосредственно на месте возникновения пожара
необходим акустический сигнал тревоги.
4.5
Установка головки извещателя
После установки и подключения основания головка извещателя устанавливается в
основание и поворачивается вправо до упора.
Основания извещателей поставляются с неактивными замками.
Головка извещателя может быть заблокирована в основании (защита от снятия).
Блокировка активируется посредством выламывания защелки (X) из основания и
установкой ее в соответствующей направляющей, как показано на
+V / 0V
Клеммы для проходного подключения источника питания к
последующим элементам
MPA / FAA-420-
RI
Выносное устройство оптической сигнализации / Выносной индикатор
Обозначения
ЗАМЕЧАНИЕ! Последний извещатель в неадресном шлейфе может быть нагружен
оконечным резистором в основании извещателя или оконечным модулем FLM-320-
EOL2W. Для терминации шлейфа в соответствии со стандартом EN-54-13 требуется
оконечный модуль FLM-320-EOL2W.
–

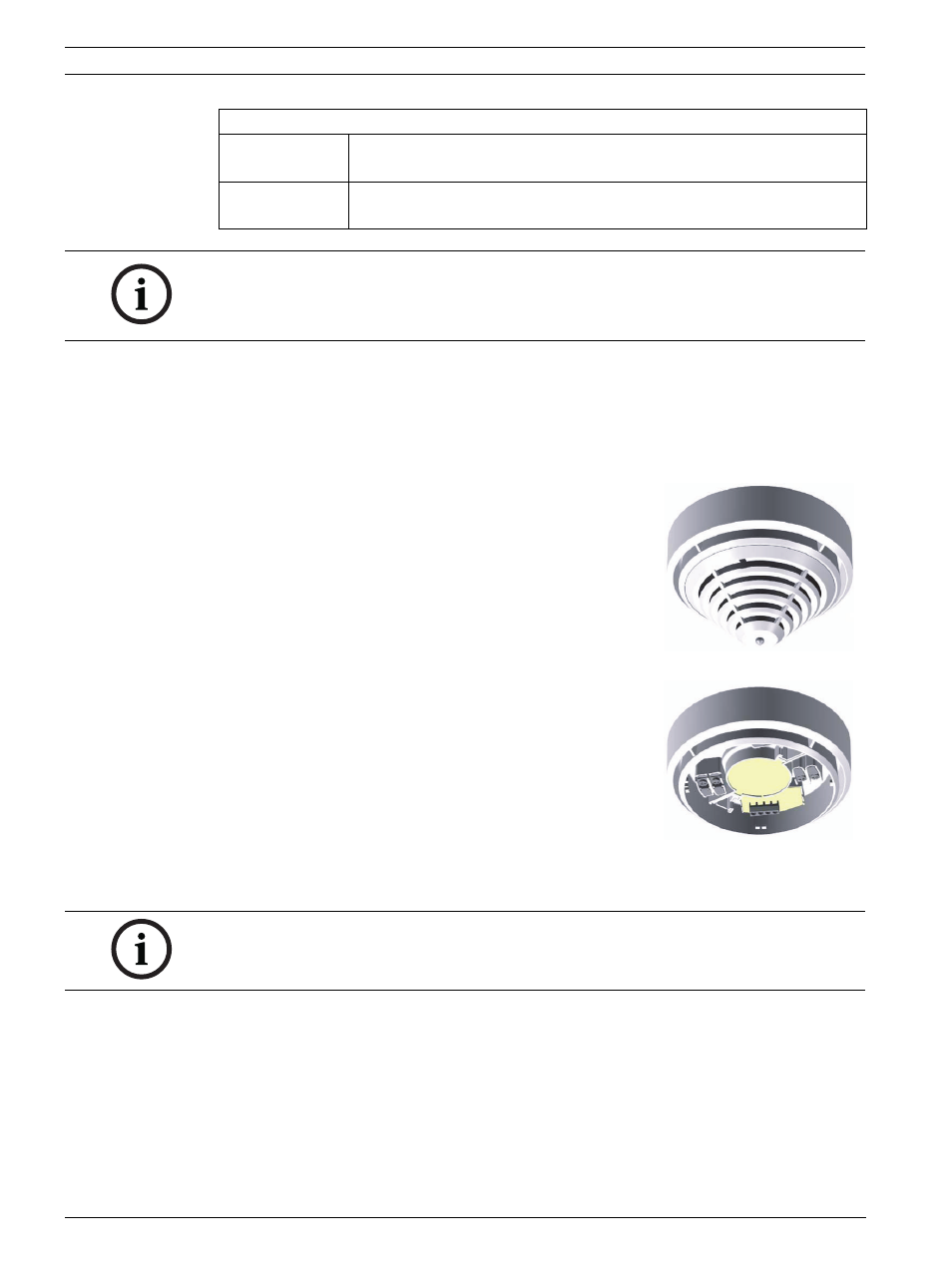

Основание извещателя со встроенной сиреной
MSS 300, белого цвета, для неадресной технологии,
подключение через точку С извещателя
–
Основание извещателя со встроенной сиреной
MSS 300 WS-EC, белого цвета, для неадресной
технологии, с внешней активацией.
Встроенный генератор тонов имеет 11 тонов на выбор
(вкл. тона, соответствующие DIN 33404 и EN 457) со
звуковым давлением до 100 дБА, в зависимости от
выбранного типа тона.
Тип тона в неадресных моделях задается при помощи
четырех DIP-переключателей, а громкость плавно
настраивается при помощи потенциометра.
Возможна открытая и скрытая прокладка кабелей.
ЗАМЕЧАНИЕ!
Упаковка комбинированного извещателя с химическим сенсором состоит из
износостойкой ламинированной пленки PE-ALU и должна вскрываться с осторожностью.
