Руководство по эксплуатации КM141 00 000-01 РЭ
28
25. РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖБАМ
■ Перевод плиты с природного на сжиженный газ и наоборот и с одного давления на
другое производится заменой сопел горелок и винтов малого пламени (ВМП), для кра-
нов с регулируемым ВМП регулировкой расхода газа и осуществляется персоналом
специализированных организаций. Установку сопел при сборке плиты и ее ремонте
необходимо проводить в соответствии с таблицей 1.
Внимание!
!
При проведении работ необходимо следить, чтобы резиновые кольца
не получали повреждений, порезов, смятий и т.п.
■ Для подачи газа от кранов к горелкам применяются алюминиевые трубки ∅8х1, с
оформленными на концах воротниками для посадки сопел и установки их в газовые
краны.
■ Для уплотнения стыков соединений применяются кольца ГМг 2.07.

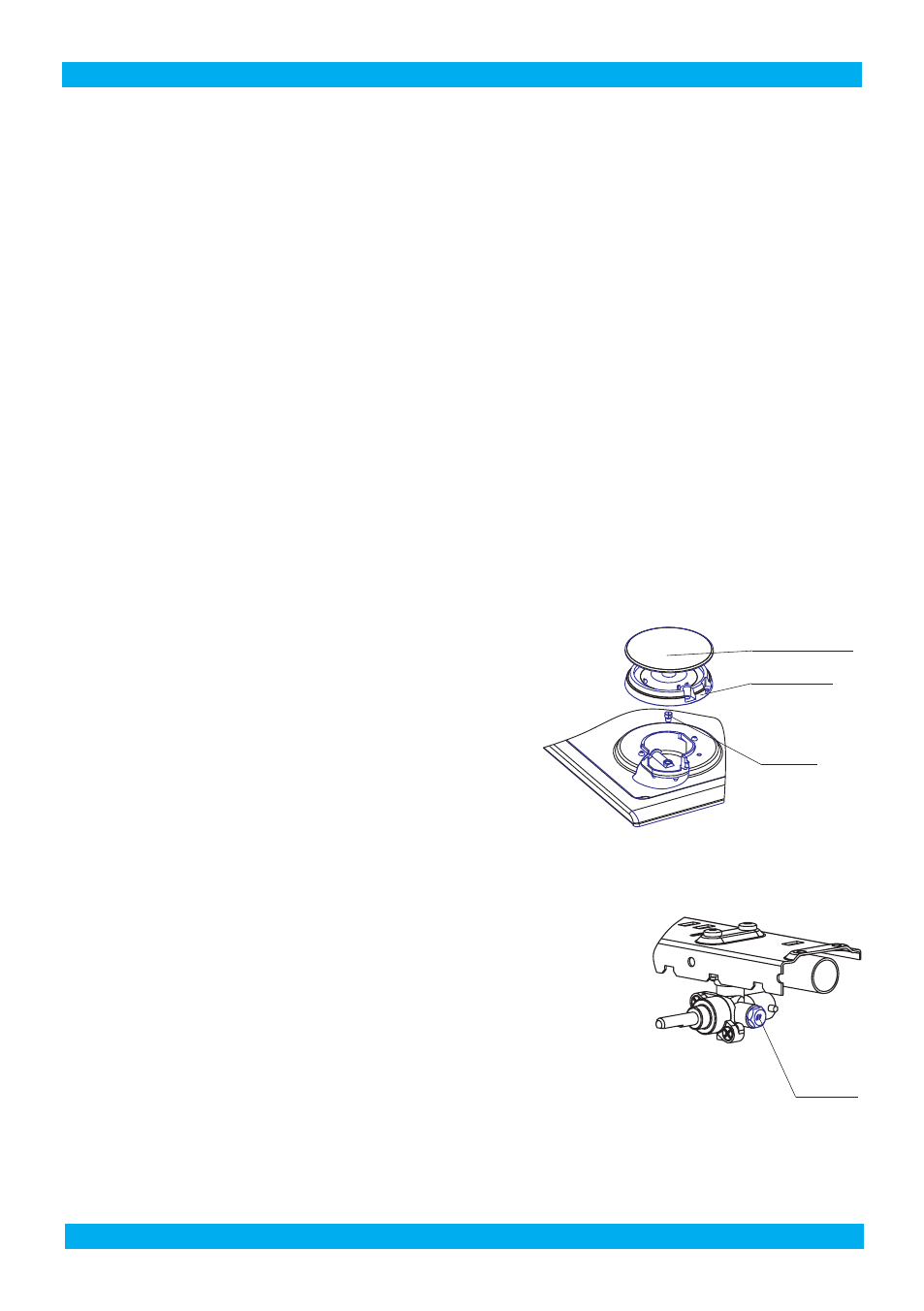

25.1. Проведение замены сопла при ремонте, а также при переводе на другой тип
газа (рис.16)
Для замены сопел необходимо:
1. Перекрыть общий кран подачи газа, закрыть все
краны плиты;
2. Отключить плиту от электрической сети;
3. Снять решетки стола, крышки горелок с рас-
секателями;
4. Заменить сопла на столе с помощью ключа с
торцевой головкой S=7, момент затяжки не более
(2…3) Н·м;
После установки сопла его стык проверить обмы-
ливанием на герметичность, при этом необходимо
следить, чтобы они были установлены в соответ-
ствии с таблицей 1.
25.2. Проведение замены винтов малого пламени (ВМП) в
кранах горелок стола (рис. 17):
Для того, чтобы заменить винт малого пламени, необходимо:
- снять решетки стола, крышки горелок с рассекателями, вы-
винтить винты крепления корпусов горелок, снять верхнюю
панель;
- снять ручки управления, воротники, панель управления;
- отвинтить ВМП и заменить их в соответствии с таблицей 1;
- сборка производится в обратном порядке, при этом необходимо
обеспечивать соответствующие моменты затяжки крепежных элементов и соответствие
винта малого пламени виду газа, применяемого при эксплуатации плиты.
■ Винт малого пламени (В.М.П.) устанавливается с моментом Мкр=0,4 Н·м.(0,04 кг·м).
РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖБАМ
рис. 17
ВМП
рис. 16
Сопло
Крышка горелки
Замена сопла
горелок стола
Рассекатель
горелки
